在精密制造領域，"高度差"始終是視覺檢測無法回避的核心痛點——從半導體芯片的引腳與基座落差，到光學鏡片的雙面弧面起伏，再到連接器的多層臺階結構，傳統檢測方案要么依賴多工位分次檢測導致效率低下，要么因景深局限造成缺陷漏檢。維視智造DDS-DOF系列自聚焦視覺融合缺陷檢測系統，以液態聚焦、智能融合等核心技術重構檢測邏輯，將"單相機全維度清晰成像"從概念變?yōu)楝F(xiàn)實，為高差場景檢測提供了革命性解決方案。本文將從技術角度出發，對該產品進行深度解析。

一、行業痛點：高差檢測的三重技術瓶頸

高差產品的檢測難題本質是"聚焦范圍"與"檢測需求"的矛盾，傳統方案在精度、效率與適配性上形成難以突破的三重瓶頸：

1人工檢測：生理極限下的品質隱患

人工檢測依賴人眼主觀判斷，在高差場景中存在天然局限：以光學鏡片檢測場景為例，檢測單枚光學鏡片需3-5秒，遠跟不上高速產線節拍；對于0.5mm以下的細微劃痕、氣泡，漏檢率高達15%-20%；不同質檢員對缺陷檢測標準的理解差異，導致產品合格率波動幅度超8%。同時，高強度用眼帶來的人員流動率高、培訓成本高問題，進一步加劇了品質管控難度。

2傳統視覺方案：景深局限與效率悖論

即便引入機器視覺，多數方案仍未突破核心瓶頸：傳統鏡頭景深固定，單次取圖無法覆蓋多高度區域，需多次調整焦距分區域檢測，反而導致效率比人工更低；針對不同型號產品的高度差參數，需頻繁更換鏡頭或重置參數，適配性極差；多工位檢測設備不僅增加50%以上的硬件投入，更因工位銜接問題產生新的漏檢風險。

3行業升級需求：柔性生產與精密管控的雙重壓力

隨著智能制造升級，市場對檢測系統提出更高要求：一方面，小批量、多品種生產成為主流，系統需具備快速換型能力；另一方面，半導體、醫療等行業對檢測精度的要求已進入微米級，傳統設備0.01mm的估讀誤差難以滿足需求。據中移智庫《2024高精度工業視覺檢測技術與應用白皮書》顯示，32%的精密制造企業將"高差場景全維度檢測能力"列為視覺設備采購的核心指標。

同一個產品，需要拍攝數次才能完成檢測任務，怎么破？

二、技術突破：五大核心技術重構檢測邏輯

維視智造DDS-DOF系統以"液態聚焦+智能融合"為核心，通過五大關鍵技術創新，從根本上破解高差檢測難題，實現"單相機、單工位、一次性"全維度清晰檢測。

1液態自聚焦技術：毫秒級響應的焦點調節

系統搭載液態自聚焦鏡頭，摒棄傳統機械調焦的物理運動過程，通過液態光學介質實現焦點的瞬時切換，響應時間僅為毫秒級——這一速度是傳統機械調焦鏡頭的50倍以上，完全匹配高速產線節拍，避免因調焦滯后造成的效率損耗。

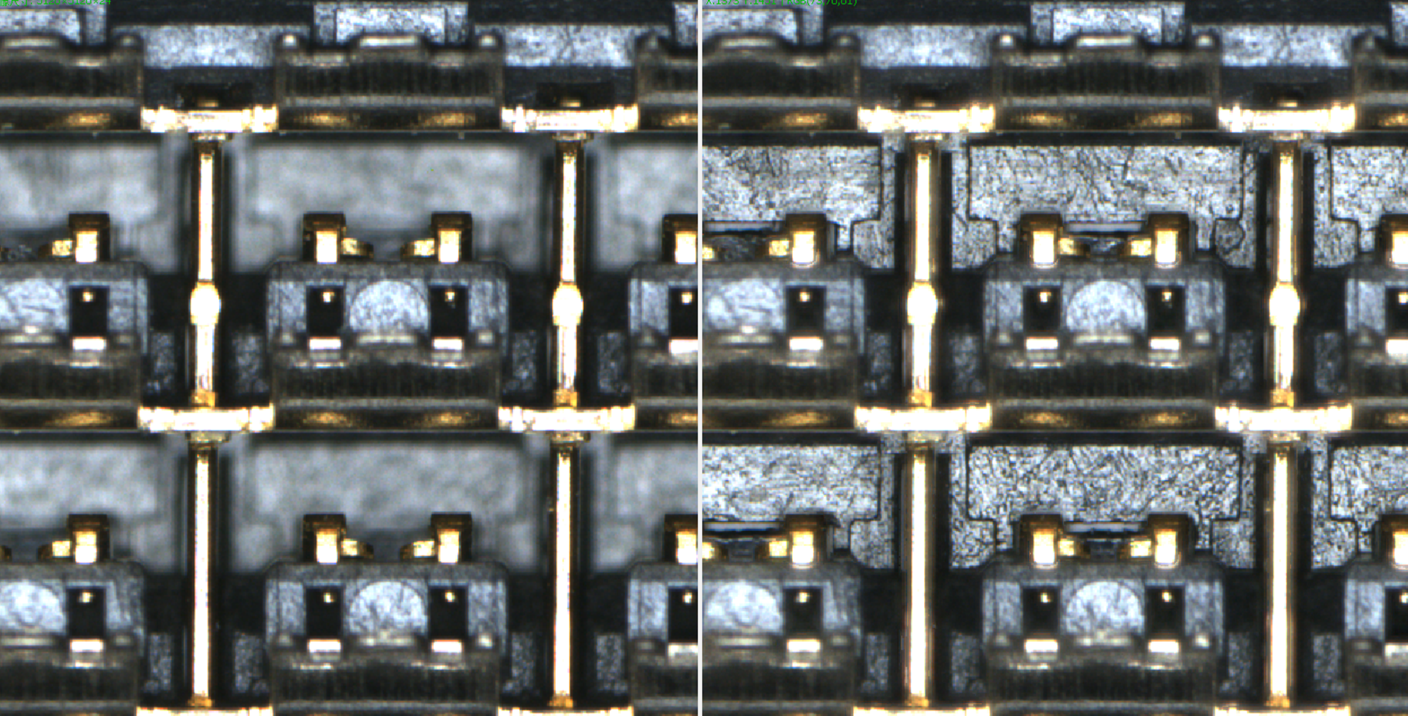

融合前圖像&融合后圖像

2多焦點智能融合：單設備覆蓋多高度檢測

系統將鏡頭焦點參數與產品檢測工程文件深度綁定，構建了可快速調用的聚焦參數庫。針對不同型號、不同高度的檢測需求，無需人工干預，系統可自動調用對應聚焦配置——這一技術使單臺相機能夠替代傳統3-4個檢測工位，不僅減少60%以上的設備投入，更節省了70%的安裝空間。

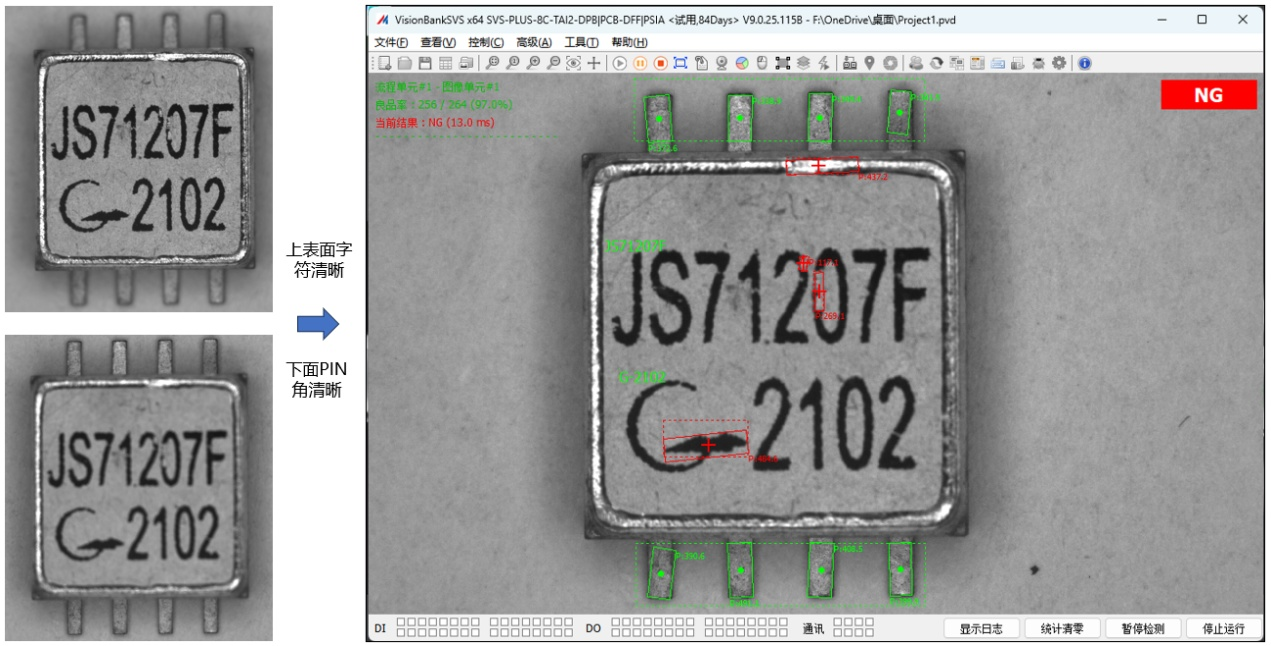

在某半導體芯片代工廠的應用中，該技術將原本需要4個工位的芯片PIN角與表面字符檢測，整合為單工位檢測，設備投入成本降低65%，產線占地面積縮減72%。

3智能景深融合算法：全高度清晰成像的核心

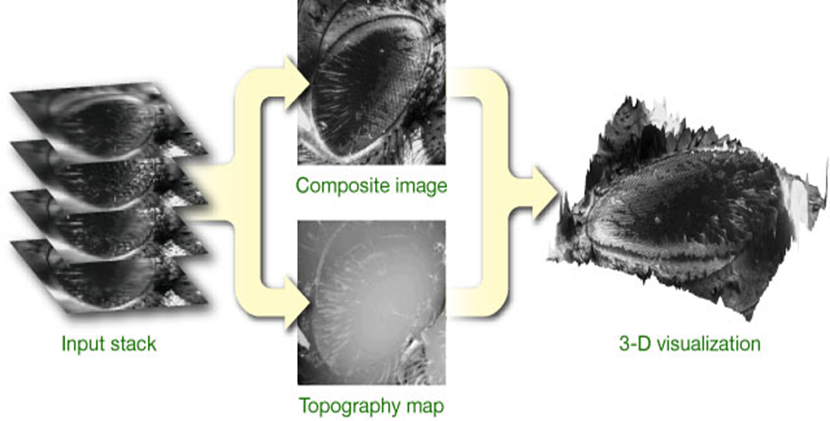

這是系統破解高差檢測的關鍵技術，通過對2-16張不同景深處圖像的智能分析與合成，生成一張全高度清晰的檢測圖。其技術原理可分為三個步驟：

多幀采集：按預設步長獲取不同焦距下的圖像序列，覆蓋整個檢測高度范圍；

清晰度評估：采用逐像素清晰度分析與Laplace金字塔算法，精準識別每張圖像的最清晰區域；

無縫融合：通過像素級對齊技術，將各區域清晰圖像合成為完整檢測圖，確保無拼接痕跡。

系統提供兩種融合模式供選擇："速度優先"模式采用簡化算法，融合時間僅需840ms，適配高速生產線；"精度優先"模式通過5層金字塔分析，可捕捉0.1μm級缺陷，滿足精密檢測需求。在光學鏡片檢測中，該技術實現了上下表面劃痕、雜質的一次性清晰呈現，漏檢率直降為0。

4自適應聚焦定位：動態場景的精準捕捉

針對檢測區域高度不固定的場景，系統創新開發自適應聚焦功能：用戶只需預設聚焦范圍，系統接收觸發信號后，會自動掃描區域內不同高度的清晰度參數，通過梯度算法精準定位"最清晰焦點"，定位誤差≤0.5μm。這一功能徹底解決了人工調試的繁瑣性，確保每一次檢測都以最佳畫質啟動，尤其適配醫療注射器、汽車傳感器等異形高差件檢測。

5全兼容硬件生態：柔性生產的底層支撐

為適配多樣化工業場景，系統構建了全配置硬件體系與全協議通訊能力：

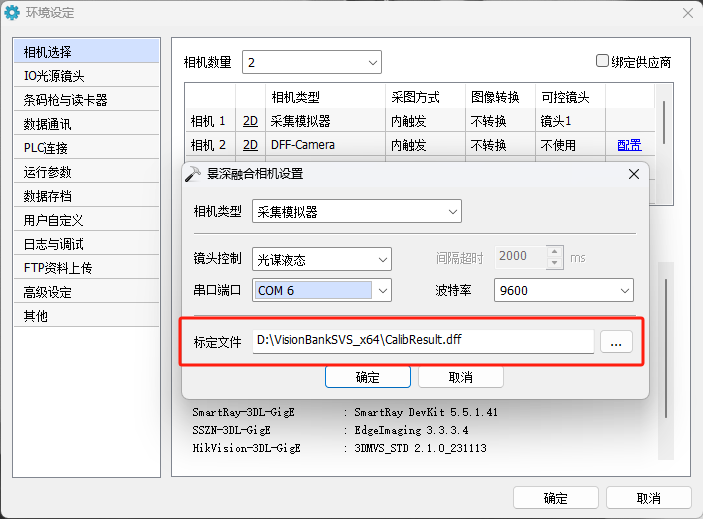

硬件自由組合：標配5款靜態相機、12款飛拍相機、9款FA液態鏡頭及6款遠心液態鏡頭，所有硬件均經維視智能視覺實驗室預調試，開箱即可使用，避免兼容性問題；

全協議兼容：集成IO、TCP自由口、主流PLC協議及掃碼槍、讀卡器等通訊方式，可直接對接MES系統與產線外設，無需額外加裝模塊；

快速換型能力：支持1萬個以上產品配方的存儲與一鍵切換，換型時間縮短至幾分鐘，適配小批量多品種生產需求。

最高支持1萬個產品配方自動切換的映射表和全集成通訊模塊。

三、技術對比：重新定義高差檢測標準

與傳統方案及同類產品相比，維視DDS-DOF系統在核心指標上形成顯著優勢：

在技術路線上，維視方案更注重工業場景適配性：相比行業某競品的硬件綁定模式，維視支持多品牌硬件組合，同時在精度與速度間實現更優平衡并提供更完整的行業定制化服務。

四、未來展望：AI與視覺融合的下一代進化

隨著DOF系統的規?；瘧?yīng)用，維視智造作為國內機器視覺領域的知名企業，尤其在工業缺陷檢測方面，憑借其深厚的技術積累和行業經驗，形成了獨特的競爭優勢。已成為500+企業的信賴伙伴，服務富士康、比亞迪、寧德時代等行業龍頭。從技術突破到價值落地，自聚焦視覺融合系統不僅破解了高差檢測的核心難題，更重新定義了工業視覺檢測的效率與精度標準，為智能制造的品質升級提供了關鍵支撐。

從半導體芯片到光學鏡片，從靜態檢測到多品種切換，維視智造自聚焦視覺融合缺陷檢測系統始終以技術創新為核心，為各行業高差檢測難題提供定制化解決方案。

現在就聯系我們，開啟檢測智能化升級之旅吧！
