共聚焦顯微鏡(LSCM)的針孔效應

蘇州光子灣科學儀器有限公司 ? 2025-10-21 18:03 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

共聚焦顯微鏡(LSCM)的核心優勢源于其針孔效應。該效應基于光的衍射與共軛聚焦原理,通過空間濾波實現焦平面信號的精準捕獲,徹底改變了傳統光學顯微鏡的成像局限。其本質是利用針孔對光路進行選擇性篩選,構建照明與探測光路的共軛關系,從而獲取高分辨率三維結構信息。該優勢在光子灣科技共聚焦顯微鏡三維成像與高精度檢測解決方案中,得到充分體現與驗證,在材料科學、半導體等領域發揮重要價值。



#Photonixbay.

什么是針孔?

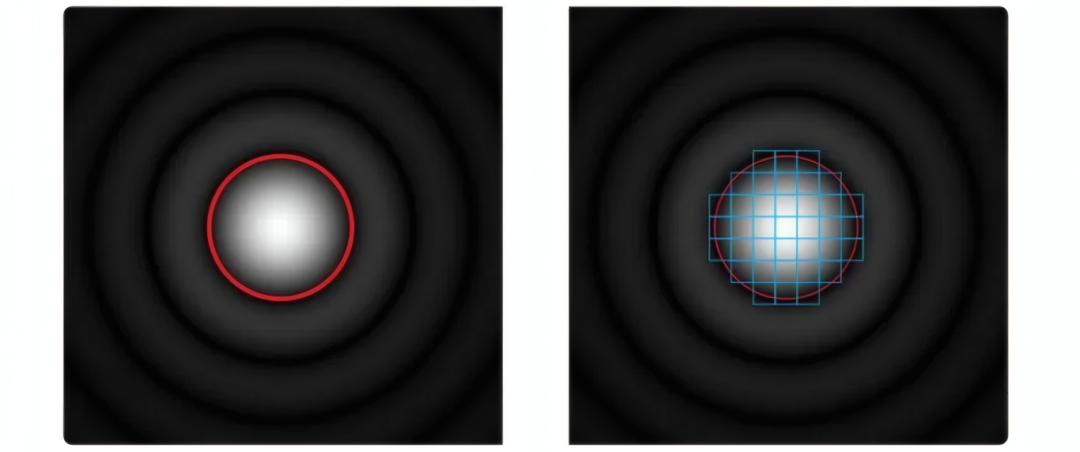

共聚焦顯微鏡的針孔直徑和衍射圖

在基于透鏡的光學系統中,曲率決定光線偏折方向,直徑則控制參與成像的光束范圍。系統的通光直徑通常由獨立的光圈(光闌)控制。常見的光圈采用瓣狀結構,難以形成極微小的通光孔。為獲得極小的光圈,最直接的方法是用針在紙板或鋁箔等薄材上穿刺出一個小孔,該方法形成的結構即被稱為“針孔”。



#Photonixbay.

針孔效應的工作原理:空間濾波


空間濾波

要理解針孔效應,首先必須明晰傳統寬場熒光顯微鏡的局限性。在寬場成像中,整個樣品被激發光均勻照明,物鏡收集來自焦平面內和焦平面外的所有熒光信號。這些來自不同深度的信號在探測器上相互疊加,導致圖像模糊、襯度降低,并充斥著大量的散焦背景噪聲。

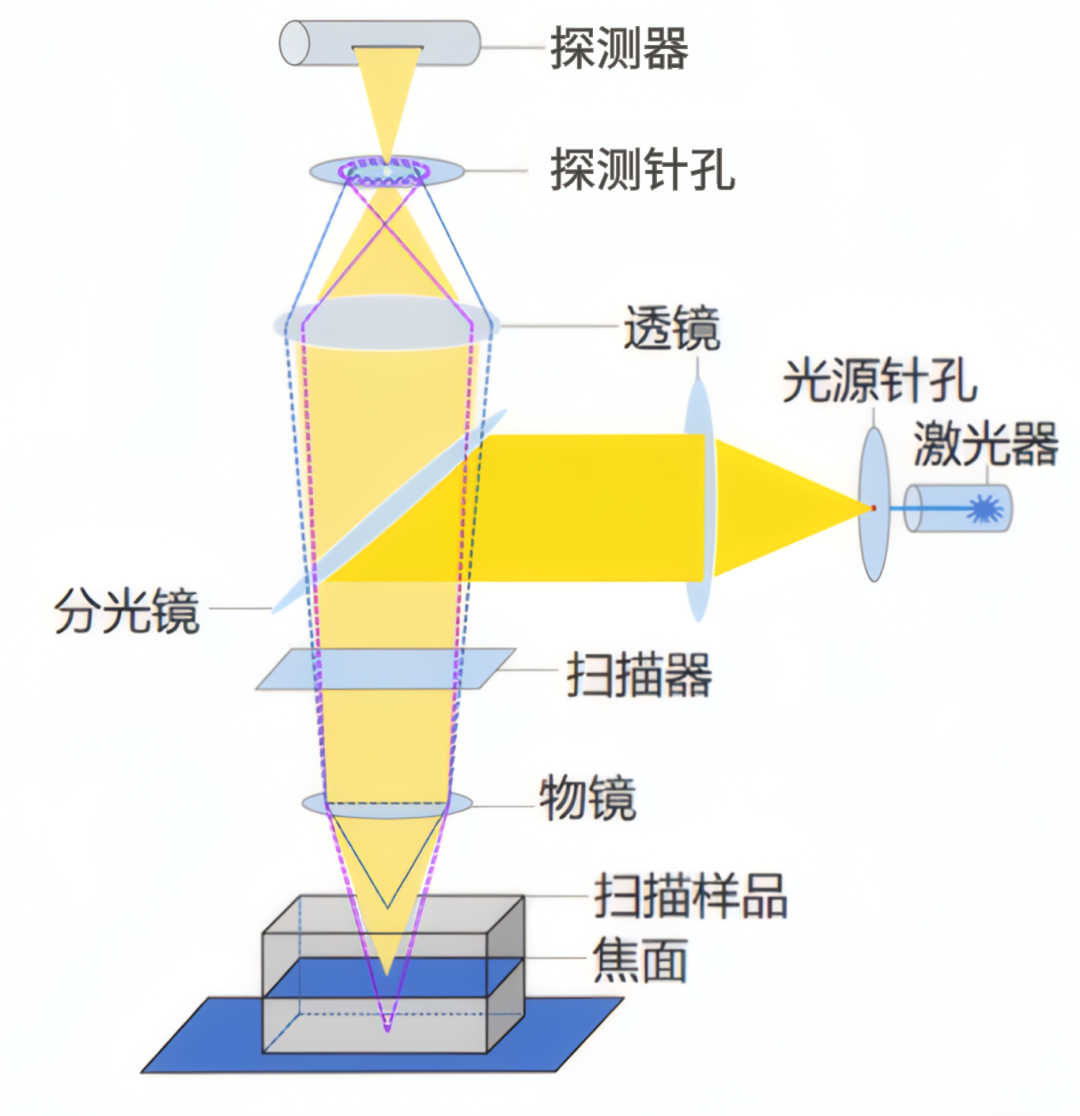

共聚焦顯微鏡通過共聚焦光路設計解決此問題。其光路設計包含兩個關鍵針孔:

照明針孔:激光光源前設置一個針孔,使其成為一個點光源。

探測針孔:在探測器(通常是光電倍增管PMT)前設置另一個針孔。

兩針孔精確安置于相互共軛焦點處,與物鏡的焦平面是光學共軛的,此為“共聚焦”由來。

工作機制如下:激光經照明針孔和物鏡聚焦至樣品焦平面的衍射極限光點。激發熒光被物鏡收集返回后須通過探測針孔,僅焦平面信號能完美聚焦并通過針孔被探測;而來自焦平面上、下的散焦光,其光束會聚點偏離針孔平面,因而被有效阻擋。此過程即為空間濾波,通過探測針孔篩選焦平面信號、剔除焦外噪聲,從而顯著提升圖像質量。



#Photonixbay.

針孔效應的作用

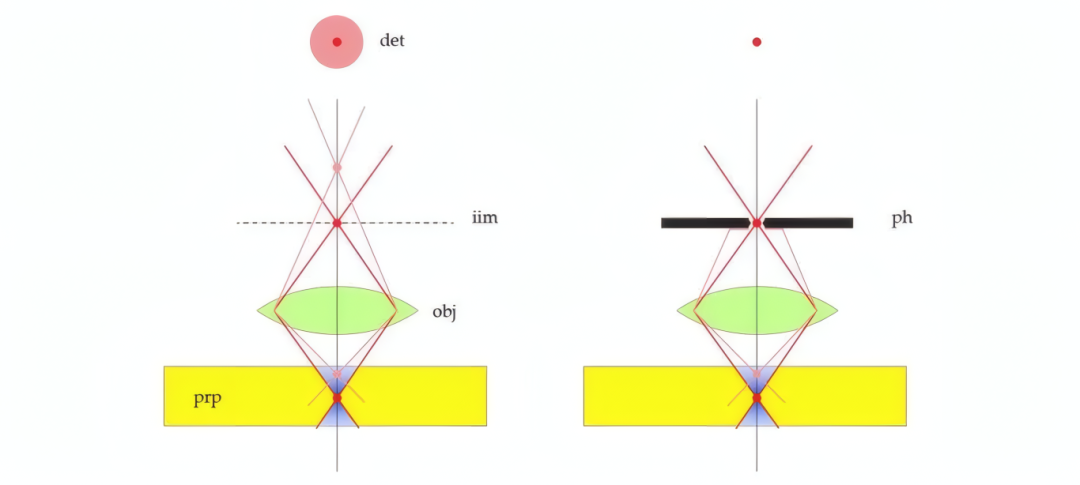

共聚焦顯微鏡針孔作用圖

1. 光學切片能力

這是針孔效應最直接、最重要的成果。由于僅焦平面信號可通過探測針孔,當激光束二維掃描構建的圖像,嚴格對應于極?。?.5~1.5 μm)焦平面斷面。通過逐層掃描,可獲取不重疊的清晰二維光學切片,為后續的三維結構重建提供數據基礎,實現樣品微觀結構的無損“光學解剖”。

2. 軸向分辨率的提升

針孔效應顯著提升了共聚焦顯微鏡軸向(Z軸)分辨率。針孔效應顯著提升LSCM的軸向分辨率。系統分辨率由點擴散函數描述:寬場顯微鏡PSF軸向拖尾嚴重,而共聚焦顯微鏡中,探測針孔極大壓縮有效PSF的軸向擴展。在合適針孔尺寸下,其軸向分辨率可比寬場顯微鏡提高約1.4倍,能更清晰區分縱深相鄰結構。

3. 圖像信噪比的增強

針孔效應通過空間濾波,移除了絕大部分的散焦背景噪聲,包括樣品深部的自發熒光、光散射引起的暈光以及來自非聚焦區域的熒光信號。在去除這些不相關的背景后,圖像的信噪比得到極大改善,襯度顯著提高,使得微弱的特異性信號得以清晰呈現,細節更為銳利。

綜上,共聚焦顯微鏡的針孔效應,通過其空間濾波的核心機制,成功解決了散焦光的干擾問題。不僅實現了高襯度的光學切片,更顯著提升了系統的軸向分辨率和信噪比。助力共聚焦顯微鏡獲取樣品三維成像結構與表面形貌,在高端精密觀測中發揮重要作用。



#Photonixbay.

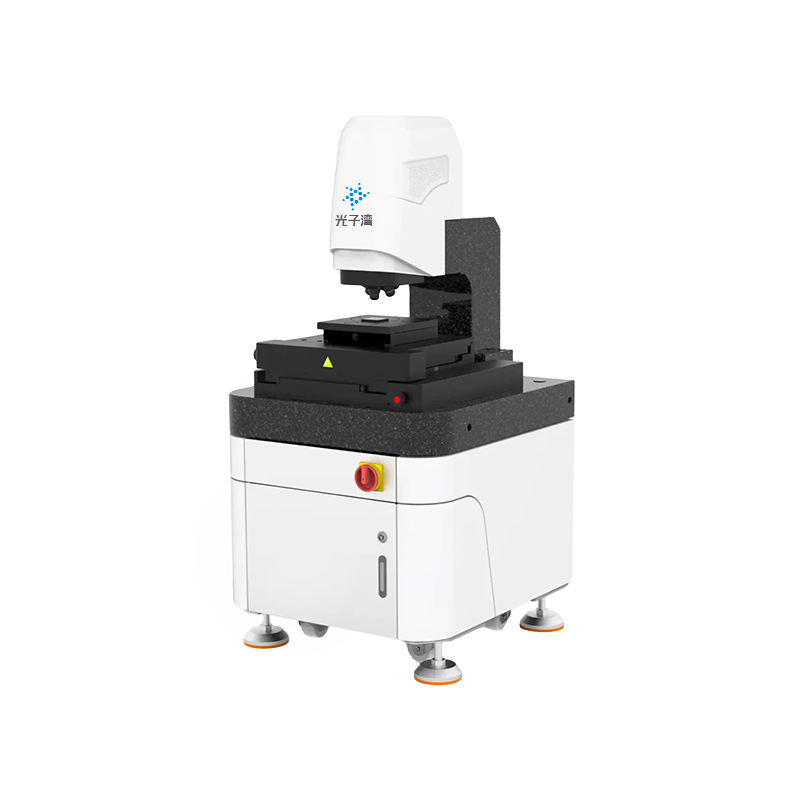

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面,可應對多樣化測量場景,能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務,提供值得信賴的高質量數據。


超寬視野范圍,高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統,高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力,為精密測量提供表征技術支撐,助力從表面粗糙度與性能分析的精準把控,成為推動多領域技術升級的重要光學測量工具。
