STMicroelectronics VL53L4ED飛行時間 (ToF) 高精度接近傳感器設計用于需要擴展溫度能力的高精度、短程測量。該高性能傳感器具有1mm短距離線性度，設計采用自主低功耗模式，具有喚醒主機的中斷可編程閾值。VL53L4ED傳感器具有18° 視場，標準條件下測量1mm至1300mm，擴展溫度下測量高達1150mm。該接近傳感器還可在環境光條件 (5klx) 下提供長達800mm的精確距離測量。VL53L4ED接近傳感器支持-40°C至105°C有效溫度范圍，保證即使在極端溫度下也能精確測量。

數據手冊：*附件：STMicroelectronics VL53L4ED飛行時間高精度接近傳感器數據手冊.pdf

VL53L4ED接近傳感器可捕獲絕對距離測量，不受目標顏色和反射率特性的影響。該傳感器具有高達100Hz快速測距頻率，采用微型可回流焊封裝。典型應用包括機器人、工業自動化、系統激活、占用、存在檢測、生物識別距離測量和液位監控。

特性

• 高精度接近測距：
  • 高性能接近傳感器
  • 短距離線性度：1mm
  • 0mm至1300mm，全視場 (FoV)
  • 擴展有效溫度范圍：-40°C至105°C
  • 5klx照明下測距范圍：長達800mm
  • FoV：18°
  • 自主低功耗模式，具有中斷可編程閾值，喚醒主機
  • 高達100Hz快速測距頻率
• 易于集成：
  • 可回流焊元件
  • 單電源2v8
  • 可以隱藏在玻璃罩后面
  • I^2^C接口（高達1MHz）
  • 全套C軟件驅動器（兼容Linux），用于交鑰匙測距
  • 嵌入式處理，內存占位非常小

系統方框圖

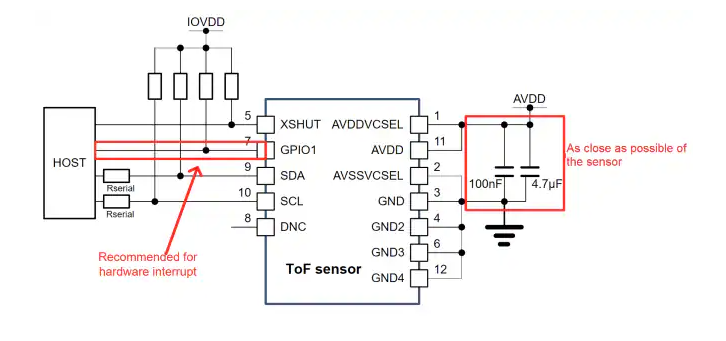

應用電路原理圖

?VL53L4ED高精度接近傳感器技術解析與應用實踐?

?一、核心特性與技術創新?

VL53L4ED是STMicroelectronics推出的新一代飛行時間（ToF）高精度接近傳感器，具備突破性的技術參數：

• ?超高精度測距?：支持1mm至1300mm的線性測量范圍，在強光條件下（5klx）仍可實現800mm的有效測距
• ?擴展溫度適應性?：工作溫度范圍達-40°C至105°C，適用于工業級嚴苛環境
• ?高速響應?：最高100Hz的測距頻率，滿足實時動態檢測需求
• ?全集成模塊設計?：采用4.4×2.4×1mm微型封裝，集成SPAD陣列和VCSEL發射器

?二、系統架構與關鍵參數?

? 硬件架構亮點： ?

1. ?光學系統?：940nm不可見激光發射器（Class 1人眼安全認證）
2. ?處理單元?：內置低功耗微控制器運行高級數字固件
3. ?接口標準?：支持最高1MHz的I2C通信協議
4. ?電源管理?：單一2.8V供電，支持硬件/軟件待機模式

? 電氣??性： ?

• 供電電壓：2.7-3.4V
• 工作電流：待機模式僅5μA，主動測距平均24mA

?三、工業應用場景深度適配?

?1. 機器人及工業自動化?

• 碰撞避免系統：18°視場角實現精確障礙物檢測
• 工業工具非接觸按鈕：1mm最小測距精度確保操作可靠性

?2. 智能基礎設施?

• 公共場所存在檢測：1300mm最大測距范圍覆蓋典型監控區域
• 戶外照明控制：擴展溫度特性適應各種氣候條件

?3. 安全與監測系統?

• 液位監控：精準距離測量適用于容器和儲罐
• 生物計量距離測量：完整C語言驅動支持快速系統集成

?四、性能指標詳解?

? 測距精度表現（23°C室溫條件）： ?
. 1-100mm范圍：±5mm精度（17%反射率目標）
. 101-200mm范圍：±6mm精度
. >200mm范圍：誤差不超過實際距離的3%

? 環境適應性： ?

• 強光環境：在5klx環境光照下保持800mm有效測距
• 溫度穩定性：全溫度范圍內測距性能保持高度一致

?五、設計指南與工程實踐?

? 硬件設計要點： ?

1. ?引腳兼容性?：與VL53L4CD完全兼容，支持快速升級
2. ?電路布局?：AVDDVCSEL和AVSSVCSEL旁路電容需緊貼模塊引腳
3. ?I2C接口優化?：
   • 快速模式（400kHz）：上拉電阻1.2kΩ（CL≤270pF）
   • 快速模式增強（1MHz）：上拉電阻0.5kΩ（CL≤270pF）

? 軟件集成策略： ?

• 提供完整的C語言驅動套件，支持Linux系統
• 簡化的API接口設計，減少寄存器級操作復雜度
• 自動溫度補償機制，確保全溫區測量準確性

?六、制造與質量控制?

? 校準流程： ?

• 偏移校準：所有應用場景必須執行
• 串擾校準：使用蓋板玻璃時需額外執行

? 焊接工藝： ?

• 峰值溫度：240°C（推薦），260°C（最大）
• 回流曲線：符合J-STD-020C標準
• 最大回流次數：3次
