ADS8920B、ADS8922B和ADS8924B （ADS892xB）屬于一系列引腳到引腳兼容、高速、單通道、高精度、基于16位逐次逼近寄存器（SAR）的模數轉換器（ADC），具有集成基準電壓緩沖器和集成低壓差穩壓器（LDO）。該器件系列包括ADS890xB（20位）和ADS891xB（18位）分辨率變體。
*附件：ads8924b.pdf

ADS89xxB 使用 TI 的增強型 SPI 功能，在保持高分辨率數據傳輸?shù)耐瑫r提高模擬性能。增強型 SPI 使 ADS89xxB 能夠在較低的時鐘速度下實現高吞吐量，從而簡化電路板布局并降低系統成本。增強型 SPI 還簡化了數據的時鐘輸入，因此使該器件成為涉及 FPGA、DSP 的應用的理想選擇。ADS89xxB 與標準 SPI 接口兼容。

ADS89xxB具有內部數據奇偶校驗功能，可附加到ADC數據輸出中。主機使用奇偶校驗位進行ADC數據驗證，提高了系統可靠性。

特性

• 分辨率：16 位
• 高采樣率，無延遲輸出：
  • ADS8920B：1-MSPS
  • ADS8922B：500 kSPS
  • ADS8924B：250 kSPS
• 集成LDO支持單電源作
• 低功耗基準電壓緩沖器，無下垂
• 優異的交流和直流性能：
  • 信噪比：96.8 dB，總諧波擾：–125 dB
  • INL：±0.25-LSB
  • DNL：±0.2-LSB，16位無缺失碼
• 寬輸入范圍：
  • 單極差分輸入范圍：±V裁判
  • V裁判輸入范圍：2.5V至5V
• 單電源、低功耗工作
• 增強型SPI數字接口
  • 接口SCLK：18 MHz，1 MSPS
  • 可配置的數據奇偶校驗輸出
• 擴展溫度范圍：–40°C至+125°C
• 小尺寸：4 mm × 4 mm VQFN

參數

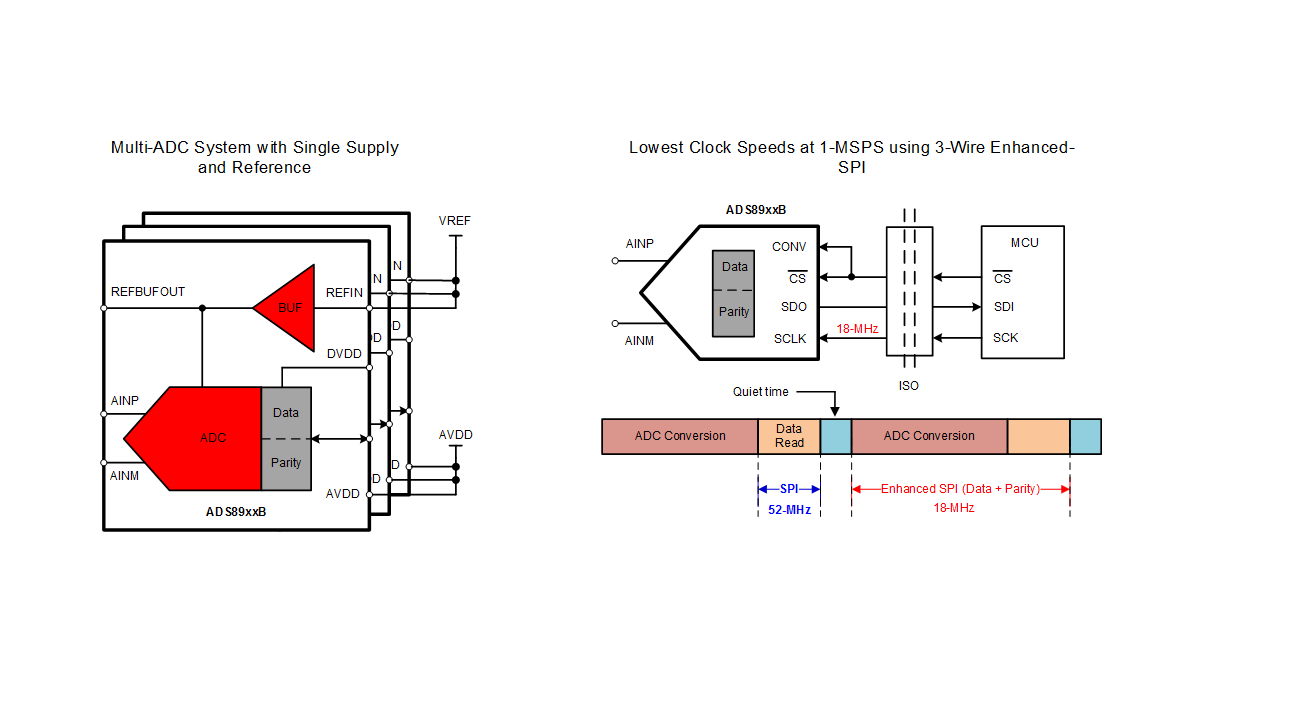

方框圖

ADS892xB 是德州儀器推出的引腳兼容型 16 位 SAR ADC 系列，包含 ADS8920B（1 MSPS）、ADS8922B（500 kSPS）、ADS8924B（250 kSPS）三個型號，集成基準緩沖器與低壓差穩壓器（LDO），支持增強型 SPI 接口，封裝為 4 mm×4 mm VQFN，兼具低功耗、高精度與單電源供電特性，適配測試測量、醫療成像、工業高精度數據采集等場景。

一、核心特性與關鍵參數

1. 基礎性能

• 分辨率與采樣速率：16 位無丟失碼分辨率，采樣速率覆蓋 250 kSPS-1 MSPS，支持超采樣以提升動態范圍與測量精度。
• 精度表現：積分非線性（INL）±0.25 LSB（典型值）、最大 ±0.5 LSB；差分非線性（DNL）±0.2 LSB（典型值）、最大 ±0.5 LSB；失調誤差典型值 ±0.5 mV，失調溫漂 1 μV/°C；增益誤差典型值 ±0.005% FSR，增益溫漂 3.6 ppm/°C，精度優異。
• 輸入配置：單極性全差分輸入，輸入范圍 ±V_REF（V_REF 為 2.5 V-5 V，需滿足 RVDD - 0.3 V ≥ V_REF）；共模電壓固定為 V_REF/2 ±0.1 V，采樣電容 60 pF（采樣模式）/4 pF（保持模式）。

2. 核心功能

• 動態性能：2 kHz 輸入時 SNR 典型值 96.8 dB，THD 典型值 - 125 dB，無雜散動態范圍（SFDR）≥125 dB，轉換噪聲 0.5 LSB，信號采集質量出色。
• 集成功能：內置低噪聲基準緩沖器（支持 ±4.5 mV 調優，分辨率 280 μV），無電壓跌落；集成 LDO（輸出 2.85 V），支持單電源（RVDD）運行；增強型 SPI 接口支持單 / 雙 / 四通道 SDO 輸出及 DDR 模式，1 MSPS 時標準 SPI 需 52 MHz SCLK，增強型 SPI 僅需 18 MHz，簡化板級設計。
• 數據校驗與防護：支持可編程奇偶校驗功能，可選擇對 4/8/12/16 MSB 計算偶校驗；ESD 防護達 ±2000 V（人體模型）、±500 V（器件充電模型），共模抑制比（CMRR）80 dB（dc-20 kHz），抗干擾能力強。

3. 功耗與可靠性

• 功耗特性：1 MSPS 采樣率下功耗 21 mW（ADS8920B），500 kSPS 時 16 mW（ADS8922B），250 kSPS 時 14 mW（ADS8924B），支持 ADC 核心與基準緩沖器獨立掉電，掉電模式電流最低 40 μA。
• 工作條件：模擬供電（RVDD）3 V-5.5 V，數字供電（DVDD）1.65 V-5.5 V；工作溫度 - 40°C 至 + 125°C，適應惡劣工業環境。
• 封裝規格：24 引腳 VQFN 封裝，尺寸 4 mm×4 mm，暴露熱焊盤建議接地，散熱性能良好。

二、產品型號差異

三、應用場景

適用于測試測量儀器、醫療成像設備、工業高精度高速數據采集模塊、便攜式傳感系統等，尤其適配對功耗、尺寸、精度與單電源供電有嚴格要求的場景。

四、設計與使用建議

1. 電源與參考

• 電源設計：RVDD 與 DVDD 需獨立供電，各自就近放置 10 μF 陶瓷去耦電容；DECAP 引腳（LDO 輸出）需并聯 1 μF 以上 X7R 電容，確保 LDO 穩定；模擬地與數字地單點連接，降低地環路干擾。
• 參考配置：支持 2.5 V-5 V 外部參考，參考輸入電流典型值 0.1 μA；建議在 REFBUFOUT 與 REFM 之間并聯 10 μF X7R 電容（ESR 0 Ω-1.3 Ω），并添加 RC 濾波（推薦 1 kΩ 電阻 + 1 μF 電容），減少基準噪聲影響。

2. 輸入與校準

• 輸入保護：模擬輸入電壓不得超過 - 0.3 V 至 V_REF+0.3 V，建議添加電荷回饋濾波器（RC 電路），電容選用 C0G/NPO 材質（容量≥1.2 nF），串聯電阻≤2.2 Ω，平衡穩定性與失真性能。
• 校準與配置：通過 OFST_CAL 寄存器選擇與外部參考匹配的校準范圍，優化失調誤差；支持基準電壓調優（REF_MRG 寄存器），可補償系統增益誤差；提供 9 個配置寄存器，可靈活設置低功耗模式、SPI 協議、數據總線寬度、奇偶校驗等參數。

3. 接口與時序

• SPI 通信：支持 SPI-00/01/10/11 四種協議，數據讀取支持標準 SPI、寬總線 SPI（雙 / 四通道）、源同步協議，適配不同傳輸速率需求；多器件可通過菊花鏈或星形拓?fù)浼壜?lián)，擴展通道數。
• 時序要求：采樣周期最小 1 μs（ADS8920B）-4 μs（ADS8924B），采集時間 300 ns，轉換時間 580 ns（ADS8920B）-2500 ns（ADS8924B）；SCLK 占空比需在 45%-55% 之間，確保數據穩定傳輸。

五、封裝與訂購信息

• 封裝規格：24 引腳 VQFN（RGE 封裝），尺寸 4 mm×4 mm，熱焊盤需接地以優化散熱與機械性能。
• 訂購型號：批量供應型號如 ADS8920BRGER（3000 個 / 卷）、ADS8922BRGET（250 個 / 卷）、ADS8924BRGER（3000 個 / 卷），符合 RoHS 標準，MSL 等級 2（1 年），峰值回流溫度 260°C，引腳鍍層為 NIPDAU。

六、關鍵設計要點

• 布局規范：PCB 需劃分模擬區與數字區，模擬信號與數字信號反向布線，避免干擾；RVDD/DVDD/DECAP 去耦電容距引腳不超過 20 mil，無過孔；REFBUFOUT/REFM 引腳的濾波電容需就近布局，遠離數字信號線。
• 功耗優化：低吞吐量場景可獨立關閉 ADC 核心（PD_ADC）或基準緩沖器（PD_REFBUF），根據實際采樣速率動態調整功耗，平衡性能與能耗。
• 前端設計：選擇高帶寬、低噪聲、低失真運放（如 OPA2625、THS4551）作為輸入驅動，運放單位增益帶寬需≥4 倍濾波器截止頻率，確保信號 settling 時間滿足要求。
