DAC60516 ADC 產品文檔總結

科技綠洲 ? 2025-10-23 09:54 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

12位DAC60516是一款低功耗、16通道、緩沖電壓輸出數模轉換器(DAC)。該DAC60516包括一個2.5V、15ppm/°C的內部基準電壓源,在大多數應用中無需外部精密基準電壓源。用戶可選擇的增益配置可用于提供2.5V或5V的滿量程輸出電壓。該DAC60516由單個電源供電。
*附件:dac60516.pdf

與DAC60516的通信通過支持SPI和I2C的串行接口執行,以高達50MHz的時鐘速率運行(在SPI寫入器件期間)。VIO引腳支持1.7V至5.5V的串行接口工作。DAC60516靈活的接口支持與各種行業標準微處理器微控制器一起運行。

該DAC60516的特點是在–40°C至+125°C的溫度范圍內工作,并采用小型WQFN封裝。

特性

  • 性能:
    • INL:12位分辨率下最大±1LSB
    • 星期二:FSR 最大值的 ±0.15%
  • 集成 2.5V 精密內部基準電壓源
    • 初始精度:最大 ±2.5mV
    • 漂移:15ppm/°C(典型值)
  • 高驅動能力:50mA,電源軌為0.5V
  • 靈活的配置選項
    • 用戶可選增益:2 ×,1 ×
    • 重置為零刻度
    • 清除輸出功能
  • 工作范圍廣:
    • 電源:2.7V 至 5.5V
    • 溫度范圍:–40°C 至 +125°C
  • SPI 和 I2C 接口:1.7V 至 5.5V 工作電壓
    • SPI:4線接口
    • I2C:四個目標地址
  • 小包裝:
    • 4mm × 4mm,28 引腳 WQFN

參數

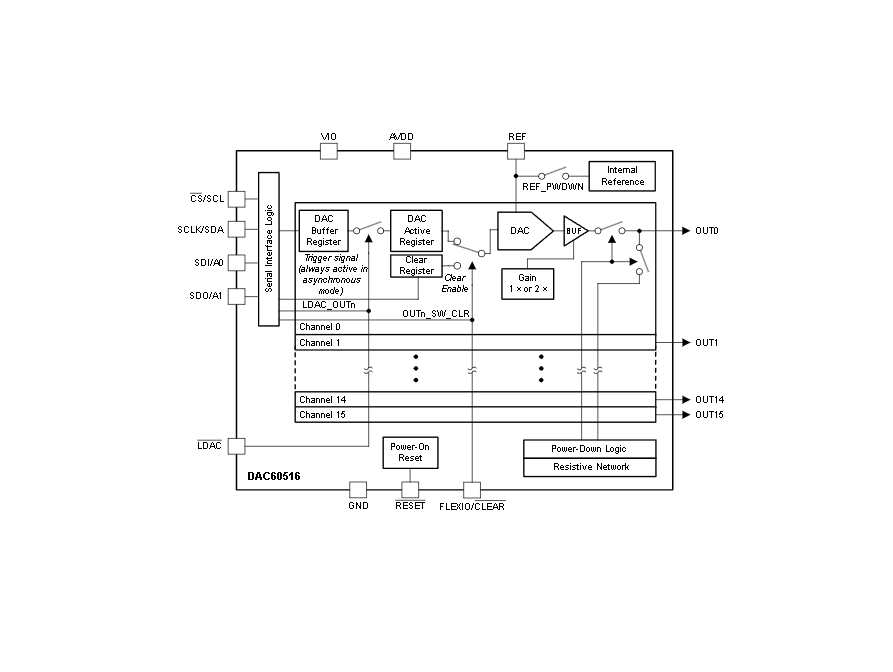

方框圖


一、產品概述

DAC60516 是德州儀器推出的 16 通道 12 位電壓輸出型數模轉換器(DAC) ,核心優勢為集成高精度基準源、高驅動能力與靈活配置,適用于光模塊、直流互聯、模擬輸出模塊等場景。器件支持 2.7V-5.5V 單電源供電,工作溫度覆蓋 - 40°C 至 + 125°C 工業級范圍,采用 4mm×4mm 28 引腳 WQFN(RUY 封裝),兼具小型化與高集成度。

二、核心參數與性能

1. 關鍵性能指標

參數規格備注
分辨率12 位(無失碼)支持單極性輸出,直二進制編碼
線性度積分非線性(INL)±1LSB(最大值)全溫度范圍
總未調整誤差(TUE)±0.15% FSR(最大值)含增益、偏移誤差
輸出驅動能力50mA(距電源軌 0.5V 內)短路電流 75mA(臨時過載保護)
建立時間6μs(±1LSB,1/4 至 3/4 量程切換)AVDD=5.5V,V_REF=2.5V
輸出噪聲0.1Hz-10Hz:12μVpp;1kHz:65nV/√Hz中量程下典型值
電源抑制比(PSRR)DC:0.02mV/V;AC(60Hz):80dB抑制電源噪聲能力

2. 內置基準源特性

  • 輸出電壓 :2.5V(25°C 時典型值,精度 ±2.5mV)
  • 溫度漂移 :15ppm/°C(典型值)
  • 輸出噪聲 :0.1Hz-10Hz:10μVpp;10kHz:125nV/√Hz
  • 負載能力 :-4mA 至 10mA(源 / 灌電流),負載調整率 175μV/mA

三、硬件設計關鍵信息

1. 封裝與引腳功能

  • 封裝類型 :28 引腳 WQFN(RUY),尺寸 4mm×4mm,暴露熱焊盤需接地(熱阻 RθJA=39.7°C/W,RθJC=2.5°C/W)。
  • 核心引腳分類
    • 電源引腳 :AVDD(模擬電源,2.7V-5.5V)、VIO(數字 I/O 電源,1.7V-AVDD)、GND(模擬 / 數字地,需單點連接)。
    • 模擬輸出 :OUT0-OUT15(16 路電壓輸出,單端,范圍 0V 至 V_REF 或 2×V_REF)。
    • 基準與控制 :REF(基準 I/O,內置基準使能時為輸出,禁用時為外部基準輸入)、RESET(低有效復位)、LDAC(低有效同步更新輸出)。
    • 通信接口 :SCL/CS(I2C 時鐘 / SPI 片選)、SDA/SCLK(I2C 數據 / SPI 時鐘)、A0/SDI(I2C 地址選擇 / SPI 數據輸入)、A1/SDO(I2C 地址選擇 / SPI 數據輸出)、FLEXIO(可配置為 GPIO 或 CLEAR 引腳)。

2. 電源與基準設計

  • 電源要求
    • AVDD 需搭配 1μF-10μF 鉭電容 + 0.1μF 陶瓷去耦電容,就近布置在引腳旁;VIO 需接 0.1μF 陶瓷電容。
    • 電源序列無強制要求,但上電后需等待 10ms(內部校準與初始化)才能通信。
  • 基準配置
    • 默認啟用內置 2.5V 基準,REF 引腳需接 150nF 濾波電容;可通過 GEN_CONFIG 寄存器的 REF_PWDWN 位禁用,外接 1V-AVDD 范圍基準(如 REF6025)。
    • 外部基準輸入電流 85μA(V_REF=2.5V 時),輸入阻抗 25kΩ-30kΩ。

四、核心功能與配置

1. 輸出與同步控制

  • 增益配置 :支持 1× 或 2× 增益(通過 DAC_GAIN 寄存器),按 4 通道組(QUAD0-QUAD3)配置,全量程輸出范圍為 0V-2.5V(增益 1×)或 0V-5V(增益 2×)。
  • 同步 / 異步更新
    • 異步模式 (默認):寫入緩沖寄存器后立即更新輸出。
    • 同步模式 :需通過 LDAC 引腳(低電平觸發)或 TRIGGER 寄存器(軟件觸發)同步更新指定通道(每 bit 對應 2 個通道)。
  • 清零功能
    • 硬件:FLEXIO 引腳配置為 CLEAR 時,低電平觸發指定通道輸出清零碼(默認 0V)。
    • 軟件:通過 CLEAR 寄存器單獨控制各通道清零,清零碼可通過 CLEAR_CODE 寄存器自定義(0-4095)。

2. 通信接口

  • 雙接口支持 :自動檢測 I2C 或 SPI 模式,上電后不可切換。
    • I2C 接口 :支持標準模式(100kHz)、快速模式(400kHz)、快速 + 模式(1MHz),4 個可選從地址(由 A0/A1 引腳電平?jīng)Q定),支持廣播寫入與塊傳輸。
    • SPI 接口 :4 線制(CS、SCLK、SDI、SDO),最高時鐘頻率 50MHz(寫操作),支持 24 位數據幀,SDO 輸出可配置為上升沿或下降沿更新(FSDO 位)。

3. 功率管理與診斷

  • 通道斷電 :通過 PWDWN 寄存器單獨禁用任意通道,斷電后輸出接地(下拉電阻),降低功耗(AVDD 電流典型值 1μA)。
  • 故障檢測
    • 短路檢測:DAC_STATUS 寄存器指示各通道是否短路(輸出短路至 GND 時對應位置 1),全局狀態位 GDAC_SC_STS 匯總故障。
    • 復位標志:RESET_FLAGS 寄存器記錄 AVDD 崩潰、RESET 引腳、VIO 掉電等復位事件。

五、寄存器與配置

1. 核心寄存器分類

寄存器地址名稱功能
03hPWDWN16 位,控制各通道斷電(1 = 禁用,0 = 使能)
04hDAC_GAIN4 位,按 4 通道組配置增益(0=1×,1=2×)
05hTRIGGER軟件觸發同步更新(每 bit 對應 2 個通道)與軟件復位(寫入 0xA 觸發)
07hSTATUS全局狀態,含短路故障匯總位 GDAC_SC_STS
09hGEN_CONFIG全局配置,含內置基準使能(REF_PWDWN)、FLEXIO 功能選擇
0AhSYNC_EN16 位,控制各通道同步模式(1 = 同步,0 = 異步)
0ChCLEAR16 位,軟件觸發各通道清零(1 = 清零,0 = 正常)
10h-1FhOUTx_BUFFER_CODE各通道數據緩沖寄存器(12 位,直二進制)
20h-2FhOUTx_CLEAR_CODE各通道清零碼寄存器(12 位,默認 0)
32hDAC_STATUS16 位,各通道短路狀態(1 = 短路,0 = 正常)

2. 典型配置流程

  1. 上電初始化 :等待 10ms 后,通過 RESET 引腳或軟件復位(TRIGGER 寄存器)初始化。
  2. 基準配置 :若使用內置基準,確保 GEN_CONFIG 寄存器 REF_PWDWN=0;若外接基準,設置 REF_PWDWN=1 并接入外部基準至 REF 引腳。
  3. 增益與同步設置 :通過 DAC_GAIN 配置通道組增益,SYNC_EN 設置同步模式(如需同步更新,LDAC 引腳需低電平觸發)。
  4. 寫入數據 :通過 SPI/I2C 寫入 OUTx_BUFFER_CODE 寄存器,異步模式下立即輸出,同步模式需觸發 LDAC。

四、應用設計與布局

1. 典型應用場景

  • 編程電流源 :搭配運放與晶體管,實現 0A-10A 高電流輸出(如圖 8-2),適用于激光偏置、半導體測試。
  • 雙極性輸出 :通過外部運放與電阻網絡(如圖 8-1),將單極性 0V-5V 轉換為 ±10V 雙極性輸出,適用于工業控制。
  • 多通道模擬輸出模塊 :16 通道并行輸出,支持同步更新,適用于數據采集系統(DAQ)、自動化設備

2. PCB 布局準則

  • 分區設計 :模擬區(OUTx、REF、AVDD)與數字區(通信引腳、VIO)分離,避免交叉干擾;地平面需獨立,僅在器件下方單點連接。
  • 布線要求
    • 模擬輸出線(OUTx)需短且粗,遠離數字時鐘線(SCLK、SCL),避免平行布線。
    • 基準線(REF)需屏蔽,長度不超過 5cm,濾波電容(150nF)緊靠 REF 引腳。
    • 電源布線:AVDD 與 VIO 獨立走線,寬度≥0.5mm,去耦電容(0.1μF+10μF)就近布置。
  • 熱焊盤處理 :暴露熱焊盤需通過過孔連接至地平面,確保散熱(推薦焊接面積≥2mm×2mm)。

五、訂購信息

型號通道數封裝最小包裝RoHSMSL 等級
DAC60516RUYR1628 引腳 WQFN3000 片 / 卷帶1 級(260°C 回流焊,無濕度限制)
DAC60516RUYT1628 引腳 WQFN250 片 / 卷帶1 級
DAC60516RUYR.A1628 引腳 WQFN3000 片 / 卷帶1 級
DAC60516RUYT.A1628 引腳 WQFN250 片 / 卷帶1 級

所有型號均采用 NIPDAU 引腳鍍層,符合無鉛焊接標準,工作溫度 - 40°C 至 + 125°C。
