ADC3648和ADC3649 （ADC364x） 是一款 14 位、250MSPS 和 500MSPS、雙通道模數轉換器 （ADC）。這些器件專為高信噪比 （SNR） 而設計，并提供 -158.5dBFS/Hz （500MSPS） 的噪聲頻譜密度。

高能效ADC架構在500MSPS時功耗為300mW/ch，并以較低的采樣率（250MSPS時為250mW/ch）提供功率縮放。
*附件：adc3648.pdf

ADC364x 包括一個可選的四頻數字下變頻器 （DDC），支持寬帶抽取 2 倍到窄帶抽取 32768。DDC 使用 48 位 NCO，支持相位相干和相位連續跳頻。

ADC364x 配備了靈活的 LVDS 接口。在抽取旁路模式下，該器件使用 14 位寬并行 DDR LVDS 接口。使用抽取時，輸出數據使用串行LVDS接口傳輸，隨著抽取的增加，所需的通道數量減少。對于高抽取率，輸出分辨率可以提高到32位。

特性

• 14 位、雙通道 250 和 500MSPS ADC
• 噪聲頻譜密度：-158.5dBFS/Hz
• 熱噪聲：74.5dBFS
• 單核（非交錯）ADC架構
• 功耗：
  • 300mW/通道 （500MSPS）
  • 250mW/通道 （250MSPS）
• 光圈抖動：75fs
• 緩沖模擬輸入
  • 可編程100Ω至200Ω端接
• 輸入滿量程：2Vpp
• 全功率輸入帶寬 （-3dB）：1.4GHz
• 頻譜性能（fIN = 70MHz，-1dBFS）：
  • 信噪比：73.8dBFS
  • SFDR HD2,3：84dBc
  • SFDR 最差雜散：90dBFS
• 數字下變頻器 （DDC）
  • 多達四個獨立的 DDC
  • 復雜而真實的抽取
  • 抽?。?2、/4 到 /32768 抽取
  • 48 位 NCO 相位相干跳頻
• DDR、串行LVDS接口
  • 用于 DDC 旁路的 14 位并行 DDR LVDS
  • 用于抽取的 16 位串行 LVDS
  • 32 位輸出選項，用于高抽取

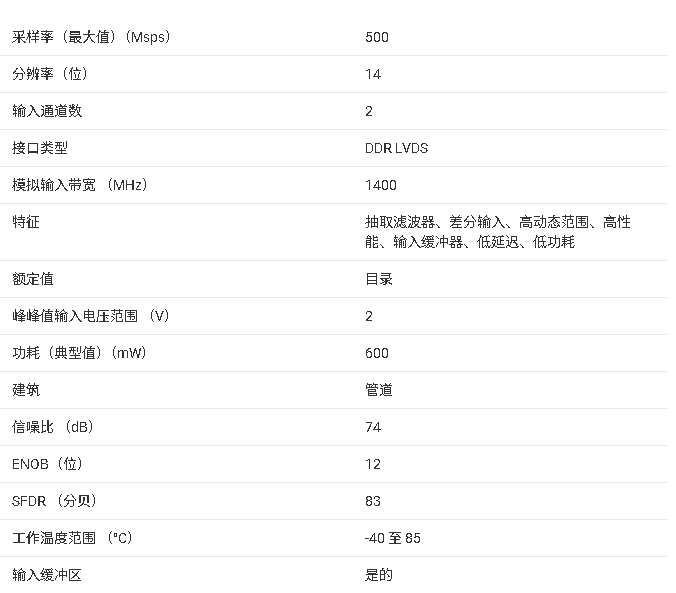

參數

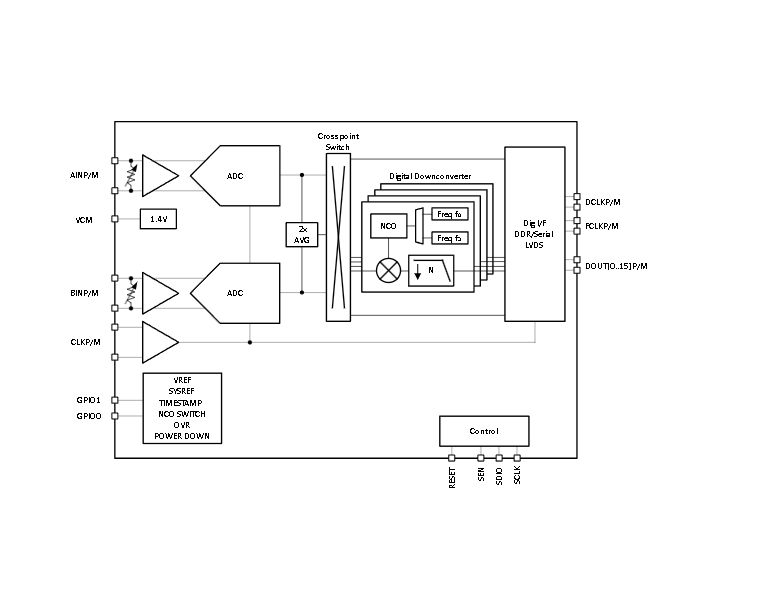

方框圖
