12位DAC63001和DAC63002以及10位DAC53001和DAC53002（統稱為DACx300x）是一個引腳兼容的超低功耗、單通道和雙通道、緩沖電壓輸出和電流輸出智能數模轉換器（DAC）系列。DACx300x 器件支持 Hi-Z 掉電模式和斷電條件下的 Hi-Z 輸出。DAC輸出提供力檢測選項，用作可編程比較器和電流吸收器。多功能 GPIO、功能生成和 NVM 使這些智能 DAC 能夠?qū)崿F(xiàn)無處理器應用和設計重用。這些設備會自動檢測 I^2^C、PMBus 和 SPI 接口，并包含內部基準電壓源。

這些智能DAC的功能集與微型封裝和超低功耗相結合，是陸地移動無線電、脈搏血氧儀、筆記本電腦和其他電池供電應用等應用的絕佳選擇，用于偏置、校準和波形生成。
*附件：dac53001.pdf

特性

• 具有靈活配置的可編程電壓或電流輸出：
  • 電壓輸出：
    • 1 LSB INL 和 DNL（10 位）
    • 1 倍、1.5 倍、2 倍、3 倍和 4 倍的收益
  • 電流輸出：
    • 1 LSB INL 和 DNL（8 位）
    • 單極性和雙極性輸出范圍選項，范圍為 25 μA 至 250 μA
• 35μA/通道 IDD在電壓輸出模式下
• 適用于所有通道的可編程比較器模式
• VDD關閉時的高阻抗輸出
• 高阻抗和電阻下拉掉電模式
• 50MHz SPI 兼容接口
• 自動檢測 I^2^C、PMBus? 或 SPI 接口
  • 1.62伏伏IH的帶 V DD = 5.5 伏
• 通用輸入/輸出 （GPIO） 可配置為多種功能
• 預定義波形生成：正弦波、余弦波、三角波、鋸齒波
• 用戶可編程非易失性存儲器 （NVM）
• 內部、外部或電源作為參考
• 工作范圍廣：
  • 電源：1.8 V 至 5.5 V
  • 溫度：–40°C 至 +125°C
• 微型封裝：16引腳WQFN（3 mm × 3 mm）

參數

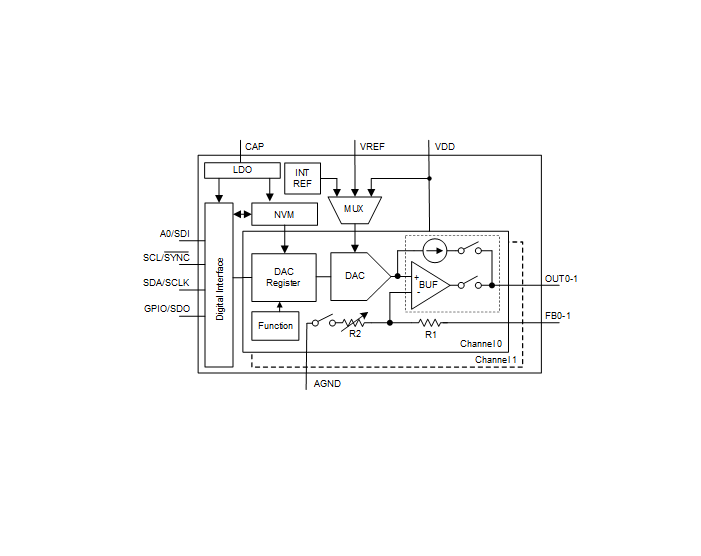

方框圖

一、產品概述

DACx300x 是引腳兼容的超低功耗智能 DAC 家族，包含 4 個型號，核心差異體現在分辨率與通道數，均采用 3mm×3mm 16 引腳 WQFN（RTE 封裝），工作溫度覆蓋 - 40°C~125°C，結溫上限 150°C。器件集成非易失性存儲器（NVM）、內部基準源及自動檢測的 I2C/SPI/PMBus 接口，支持?jǐn)嚯姼咦栎敵?、可編程比較器模式及波形生成，單通道電壓輸出模式功耗低至 35μA，適配空間受限、低功耗要求高的場景。

二、核心特性

1. 高精度模擬輸出性能

（1）電壓輸出模式

• 靜態指標 （典型值，TA=25°C，VDD=5.5V）：
  • 線性度：10 位型號 INL/DNL±1LSB，12 位型號 INL±4LSB、DNL±1LSB；
  • 增益 / 偏移誤差：增益誤差 ±0.5% FSR，偏移誤差 ±0.75% FSR，溫度系數分別為 ±0.0008% FSR/°C、±0.0003% FSR/°C；
  • 滿量程范圍：支持 1x/1.5x/2x/3x/4x 增益（內部基準 1.21V 時，最大輸出 4.84V），外部基準或電源作為基準時增益固定 1x，輸出范圍 0~VDD。
• 動態指標 ：
  • 建立時間：20μs（1/4~3/4 量程，settling 到 10% FSR），增益 4x 時 25μs；
  • 噪聲性能：0.1Hz~10Hz 頻段噪聲電壓 50μVpp（1x 增益）、90μVpp（4x 增益），1kHz 噪聲密度 0.35μV/√Hz（1x 增益）；
  • 電源抑制比（PSRR）：DC 模式 0.25mV/V，AC 模式 - 68dB（50/60Hz 干擾）。

（2）電流輸出模式

• 靜態指標 （典型值，TA=25°C，輸出范圍 ±250μA）：
  • 分辨率：8 位（所有型號），INL/DNL±1LSB；
  • 輸出范圍：支持單極性（0 25μA/50μA/125μA/250μA 及負向范圍）、雙極性（±25μA ±250μA），偏移誤差 ±1.5% FSR，增益誤差 ±1.3% FSR；
  • 輸出阻抗：60MΩ（ midscale，負載電壓 VDD/2），輸出 compliance 電壓≥400mV（除 25μA 范圍為 200mV 外）。
• 動態指標 ：
  • 建立時間：60μs（1/4~3/4 量程，settling 到 1LSB）；
  • 噪聲性能：0.1Hz~10Hz 頻段噪聲電流 150nApp，1kHz 噪聲密度 1nA/√Hz。

2. 靈活的接口與控制功能

（1）自動檢測多接口

• 接口類型 ：上電后自動識別 I2C/SPI/PMBus，識別后鎖定協議直至下一次上電；
  • I2C：支持標準模式（100kbps）、快速模式（400kbps）、快速模式 +（1Mbps），A0 引腳可配置 4 個從機地址；
  • SPI：默認 3 線模式（SCLK/SDI/SYNC），GPIO 可配置為 SDO 實現 4 線讀回，寫速率最高 50MHz，讀速率最高 2.5MHz；
  • PMBus：兼容電源管理命令（如 Turn On/Off、Margin High/Low），支持組命令與通信故障檢測（CML 標志）。
• GPIO 多功能配置 ：可配置為 LDAC（加載 DAC 數據）、PD（掉電控制）、RESET（硬件復位）、STATUS（狀態輸出）等，支持邊緣 / 電平觸發，實現無處理器場景下的輸出控制。

（2）非易失性存儲器（NVM）

• 存儲內容 ：用戶可將寄存器配置（如輸出模式、增益、掉電狀態）寫入 NVM，上電后自動加載，支持 20000 次擦寫（-40°C~85°C）、1000 次擦寫（125°C），數據 retention 50 年（25°C）；
• 故障 Dump ：觸發故障時自動保存比較器狀態、DAC 數據至 NVM，便于事后診斷，存儲格式為 2 行 32 位數據（含狀態位與 DAC 代碼）。

3. 擴展功能模式

（1）可編程比較器模式

• 工作原理 ：每個通道 FBx 引腳作為比較器輸入，OUTx 引腳作為輸出，支持推挽 / 開漏輸出，可配置反相、滯回及窗口比較；
  • 滯回模式：通過 DAC-X-MARGIN-HIGH/LOW 寄存器設置閾值，支持鎖存比較器（復位需 RST-CMP-FLAG-X 位）；
  • 窗口模式：檢測輸入是否在兩個閾值之間，輸出結果可 latch 并映射到 GPIO，響應時間 10μs（10%~90% 輸出）。
• 靜態指標 ：偏移誤差 ±5mV（全溫域），125°C 下 10 年漂移 4mV，輸入電壓范圍 0~VDD（FBx 高阻禁用時）。

（2）波形生成

• 內置波形 ：支持正弦波、三角波、鋸齒波（含反向鋸齒波），每通道獨立配置；
  • 正弦波：24 個預編程點 / 周期，頻率由 SLEW-RATE 決定（如 SLEW-RATE=4μs / 步時，頻率≈10.4kHz），支持 0°/90°/120°/240° 相位選擇；
  • 三角波 / 鋸齒波：由 MARGIN-HIGH/LOW 設定幅值范圍，頻率由步長（132LSB）與步長時間（4μs5.1ms）決定，支持線性 / 對數斜率。
• PWM 生成 ：三角波 / 鋸齒波與 FBx 輸入比較，可生成占空比可調的 PWM 信號，適配電機控制、LED 調光場景。

4. 低功耗與可靠性設計

• 功耗控制 ：
  • 正常模式：電壓輸出 35μA / 通道，電流輸出 18μA / 通道（單極性 25μA 范圍）、200μA / 通道（雙極性 250μA 范圍）；
  • 掉電模式：睡眠模式 28μA（內部基準關）、深度睡眠模式 3μA（僅 GPIO 喚醒），斷電時輸出高阻，漏電流≤500nA（VOUT≤5.5V）。
• ESD 防護 ：人體放電模型（HBM）±2000V，帶電器件模型（CDM）±500V，符合工業級防護標準；
• 電源序列 ：VDD 支持 1.7V~5.5V 寬范圍，外部基準需在 VDD 之后上電，避免反向電壓損壞器件。

三、功能架構與工作原理

1. 核心架構

器件采用 “數字控制 - 模擬輸出 - 擴展功能” 三層架構，關鍵模塊如下：

• 數字控制層 ：含 SPI/I2C/PMBus 接口處理、NVM 控制器、GPIO 狀態機及寄存器映射，負責指令解析與配置存儲；
• 模擬輸出層 ：每通道含 DAC 梯形網絡、電壓緩沖器（電壓輸出）/ 壓流轉換器（電流輸出），支持內部（1.21V）、外部或電源作為基準；
• 擴展功能層 ：集成比較器、波形生成器及掉電控制邏輯，比較器復用 FBx/OUTx 引腳，波形生成通過數字斜坡與 DAC 結合實現。

2. 關鍵工作模式

• 電壓輸出模式 ：FBx 與 OUTx 短接構成閉環，選擇基準與增益后，輸出電壓由 DAC 代碼決定（如內部基準 1.21V、增益 4x 時，12 位滿量程輸出 4.84V）；
• 電流輸出模式 ：FBx 懸空以最小化漏電流，輸出電流由 8 位 DAC 代碼與范圍配置決定（如 ±250μA 范圍時，代碼 0 對應 - 250μA，255 對應 + 250μA）；
• 比較器模式 ：FBx 輸入外部信號，與 DAC 設定閾值比較，OUTx 輸出邏輯電平，支持滯回以抗干擾；
• 波形生成模式 ：通過 FUNC-CONFIG-X 寄存器配置波形類型、步長與步長時間，DAC 自動更新代碼生成連續波形。

四、電氣特性

1. 電源與電流特性

2. 基準與噪聲特性

3. 時序特性（SPI 寫操作）

五、引腳配置與封裝

1. 封裝規格

• 物理參數 ：3mm×3mm WQFN（RTE 封裝），16 引腳，引腳間距 0.5mm，最大高度 0.8mm；底部裸露熱焊盤（面積約 2mm×2mm）需焊接至 AGND，配合 2~4 個 0.3mm 散熱過孔，結到環境熱阻（RθJA）49°C/W，結到板熱阻（RθJB）24.1°C/W；
• 可靠性 ：符合無鉛焊接要求，MSL 等級 1（260°C 峰值回流焊，無限期存儲），引腳鍍層為鎳鈀金（NIPDAU），兼容 RoHS。

2. 關鍵引腳分類

核心引腳按功能分為模擬輸入輸出、電源、數字控制及基準四類，關鍵引腳功能如下：

六、典型應用與設計建議

1. 典型應用場景

• 電源電壓調節（Margining） ：通過 DAC 輸出控制 DC/DC 轉換器反饋端，實現 ±10% 電壓調節（如 3.3V 電源調節至 2.97V~3.63V），利用 Hi-Z 掉電模式避免電源擾動；
• 脈搏血氧儀 ：電流輸出模式提供 25μA~250μA 可編程激勵電流，驅動 LED 光源，配合比較器檢測光電流閾值；
• 波形發生器 ：生成正弦波（如 10kHz）或三角波，作為測試設備激勵信號，通過 NVM 保存波形參數，上電自動啟動。

2. 設計建議

（1）電源與基準設計

• 電源 decoupling ：VDD 引腳就近并 0.1μF 陶瓷電容（高頻）+1μF 鉭電容（低頻），CAP 引腳并 1.5μF 陶瓷電容（推薦 X5R/X7R 材質），VREF 引腳并 0.1μF 電容（外部基準時）；
• 基準選擇 ：高精度場景用內部基準（1.21V，溫漂 50ppm/°C），寬輸出范圍場景用 VDD 作為基準（需保證 VDD 紋波≤10mV），外部基準需確保電壓≤VDD 且后于 VDD 上電。

（2）模擬輸出設計

• 電壓模式 ：OUTx 與 FBx 短接（推薦 0Ω 電阻），負載電阻≥5kΩ，電容負載≤200pF（如需更大負載，需外部緩沖）；
• 電流模式 ：FBx 懸空，負載電壓≤VDD-0.4V（確保輸出 compliance），避免 OUTx 短路至 AGND/VDD（短路電流最大 60mA，需限流）。

（3）PCB 布局

• 分區布局 ：模擬區（OUTx、FBx、VREF）與數字區（SPI/I2C 引腳）分離，AGND 與 DGND 單點連接，避免地彈噪聲；
• 熱設計 ：裸露熱焊盤與 AGND 平面完全覆蓋焊接，添加 2~4 個 0.3mm 散熱過孔，確保結溫不超過 125°C（長期使用）；
• EMC 優化 ：時鐘信號（SCLK）遠離模擬引腳，長度匹配誤差≤5mm，關鍵模擬引腳（VREF、OUTx）添加 RC 濾波（如 1kΩ 電阻 + 10nF 電容）。
