STMicroelectronics ST25R200 NFC/HF RFID讀卡器IC采用小型4mm x 4mm 24引腳TQFN封裝，具有高端性能。該讀卡器IC具有高輸出功率和動態功率輸出（DPO），可輕松集成到小型天線應用中。ST25R200讀卡器IC包括一個RC振蕩器和一個可編程定時器，可在WU模式下自動掃描支持卡或其他NFC的設備。主要特性包括集成EMD處理和有源波形整形（AWS），具有過沖或下沖保護功能。該讀卡器IC設有外部通信接口，即串行外設接口（SPI），數據傳輸速度高達10Mbit/s。

數據手冊：*附件：STMicroelectronics ST25R200 NFC，HF RFID讀卡器IC數據手冊.pdf

ST25R200讀卡器IC設計用于在2.7V至5.5V寬電源電壓范圍和-40°C至85°C寬環境溫度范圍內工作。典型應用包括美容和生活方式、品牌保護、附件識別、自動參數設置、識別、醫療保健和訪問控制。

特性

• 基于電感喚醒的改進低功耗卡片檢測
• 高輸出功率，動態功率輸出（DPO）
• 可選擇連接兩根獨立的單端天線
• 可調ASK調制深度
• 集成EMD處理能力
• 有源波形整形（AWS），具有過沖/下沖保護功能
• 自動增益控制和靜噪特性，可最大限度地提高信噪比
• 集成穩壓器，可提高系統PSRR
• 測量天線特性（I/Q通道）
• 256字節FIFO

框圖

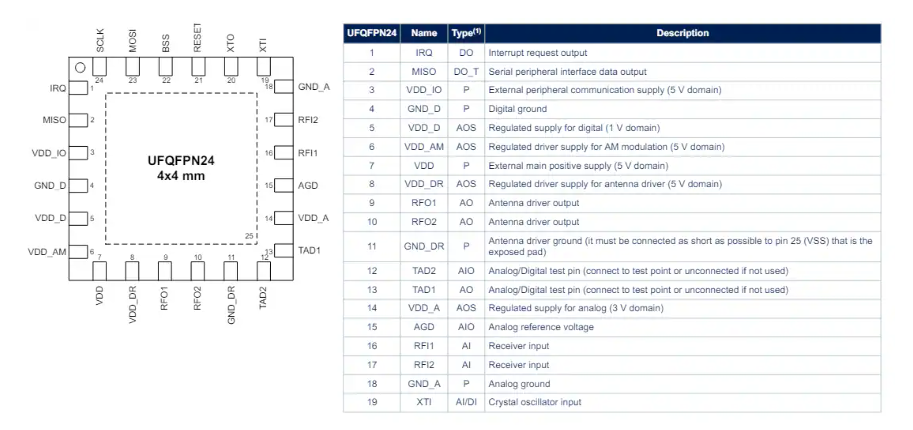

引腳和信號描述

ST25R200：高性能、低功耗的NFC/HF RFID讀卡器IC

概述

STMicroelectronics推出的ST25R200是一款高度集成的NFC/HF RFID讀卡器IC，專為消費類和工業類應用設計。其小巧的4x4 mm UFOFPN24封裝、廣泛的通信協議支持以及優異的功耗控制，使其成為各類近場通信應用的理想選擇。

ST25R200支持 Reader/Writer模式 ，兼容多種RF通信協議，包括：

• ISO14443A/B（NFC-A/B）
• ISO15693（NFC-V）
• NFC Forum T1T, T2T, T4T, T5T
• 以及Kovio、CTS、B'等私有協議

此外，它還支持 低層模式 ，可用于實現MIFARE Classic?等自定義協議。

關鍵特性

1. 高性能RF通信

• 支持最高106 kbit/s的ISO14443A/B通信
• 支持最高53 kbit/s的ISO15693通信
• 高輸出功率，支持動態功率輸出（DPO）
• 主動波形整形（AWS），具備過沖/欠沖保護

2. 低功耗與喚醒檢測

• 低功耗卡片檢測（LPCD） 基于感應喚醒機制
• 在喚醒模式下，系統能檢測標簽的靠近或遠離
• 內置RC振蕩器和可編程定時器，支持周期性掃描

3. 靈活的通信接口

• 支持SPI接口，最高速率10 Mbit/s
• 256字節FIFO，支持大數據幀傳輸
• 可配置的中斷機制，支持多種事件觸發

4. 電源管理

• 寬電壓供電范圍：2.7V至5.5V
• 集成多路穩壓器，提升系統PSRR
• 支持多種工作模式：Reset、Power-down、Wake-up、Ready

系統架構與功能模塊

發射器（Transmitter）

• 支持單端或差分天線配置
• 可驅動兩個獨立天線
• 支持OOK和ASK調制方式

接收器（Receiver）

• 高靈敏度接收鏈，支持噪聲抑制技術（NSR）
• 自動增益控制（AGC）和靜噪功能，優化信噪比

定時器系統

• MRT（屏蔽接收定時器） ：在發送后屏蔽接收，避免干擾
• NRT（無響應定時器） ：監控標簽響應超時
• GPT（通用定時器） ：可用于多種定時任務
• WUT（喚醒定時器） ：用于低功耗周期檢測

透明模式（Transparent Mode）

支持用戶通過SPI直接控制模擬前端（AFE），實現自定義通信協議。

應用場景

ST25R200適用于多種NFC和HF RFID應用，包括但不限于：

• 醫療設備 ：設備識別與參數配置
• 門禁系統 ：身份識別與訪問控制
• 家電與智能家居 ：配件識別與用戶交互
• 工業工具 ：設備識別與數據采集
• 物聯網（IoT） ：設備配對與數據傳輸
• 交通與票務 ：非接觸式票務系統

電源與功耗管理

ST25R200具備優異的功耗控制能力：

• Reset模式 ：最低功耗，僅0.12 μA（典型值）
• Power-down模式 ：1.2 μA（典型值），支持SPI訪問
• Wake-up模式 ：1.7 μA（典型值），支持周期檢測
• Ready模式 ：4.2 mA（典型值），全功能待機

開發與集成支持

ST25R200提供完整的寄存器配置和直接命令集，支持：

• 靈活的SPI通信協議
• 可配置的中斷掩碼與狀態寄存器
• 內置FIFO狀態監控與錯誤處理
• 支持天線特性測量與自動校準
