STMicroelectronics ST25R100 NFC/HF RFID讀卡器IC采用小型4mm x 4mm 24引腳TQFN封裝，具有高端性能。該讀卡器IC具有高輸出功率和動態功率輸出（DPO），可輕松集成到小型天線應用中。ST25R100讀卡器IC包括一個RC振蕩器和一個可編程定時器，可在WU模式下自動掃描支持卡或其他NFC的設備。該讀卡器IC設有外部通信接口，即串行外設接口（SPI），數據傳輸速度高達6Mbit/s。ST25R100讀卡器IC設計用于在2.7V至5.5V寬電源電壓范圍內工作，具有-25°C至85°C寬環境溫度范圍。典型應用包括美容和生活方式、品牌保護、附件識別、自動參數設置、識別、醫療保健和訪問控制。

數據手冊：*附件：STMicroelectronics ST25R100 NFC，HF RFID讀卡器IC數據手冊.pdf

特性

• 基于電感喚醒的改進低功耗卡片檢測
• 高輸出功率，動態功率輸出（DPO）
• 可選擇連接兩根獨立的單端天線
• 可調ASK調制深度
• 自動增益控制和靜噪特性，可最大限度地提高信噪比
• 集成穩壓器，可提高系統PSRR
• 測量天線特性（I/Q通道）
• 256字節FIFO

框圖

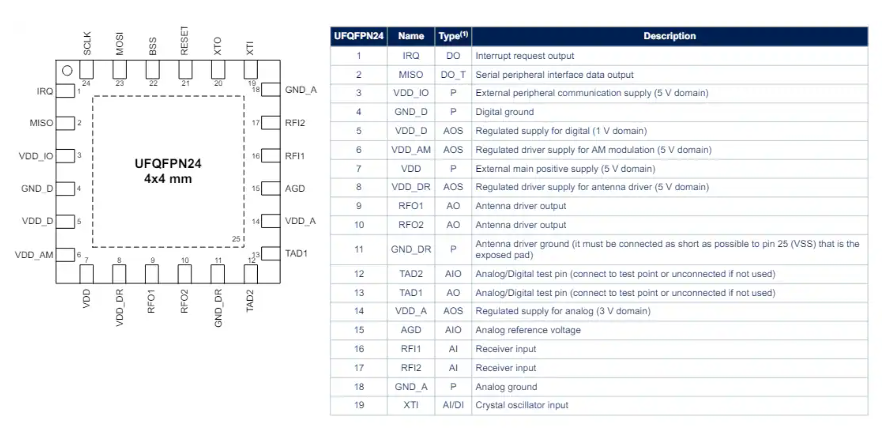

引腳和信號描述

ST25R100：高性能、低功耗的NFC/HF RFID讀卡器IC

概述

ST25R100是意法半導體推出的一款高性能、多功能的NFC/HF RFID讀卡器集成電路。它采用緊湊的4×4 mm UFQFPN24封裝，支持廣泛的通信協議，包括ISO14443A/B、ISO15693、NFC Forum T1T至T5T標簽類型，以及多種私有協議。該芯片特別適用于消費類和工業類終端產品，具備優異的讀取距離和低功耗特性。

主要特性

通信協議支持

• ISO14443A/NFC-A（106 kbit/s）
• ISO14443B/NFC-B（106 kbit/s）
• ISO15693/NFC-V（最高53 kbit/s）
• 支持Topaz、MIFARE Classic?等私有協議
• 透明模式支持自定義協議實現

關鍵功能

• 低功耗卡片檢測 ：基于電感喚醒技術，顯著提升檢測范圍
• 高輸出功率 ：支持動態功率輸出，適應不同天線配置
• 雙天線支持 ：可連接兩個獨立的單端天線
• 集成256字節FIFO ：支持大數據幀傳輸
• 自動增益控制與噪聲抑制 ：提升信噪比，增強抗干擾能力

電氣特性

• 工作電壓范圍：2.7 V 至 5.5 V
• 天線驅動電壓最高可達6 Vp
• 支持27.12 MHz晶體振蕩器，啟動速度快

系統架構

ST25R100集成了完整的模擬前端、數字控制邏輯和SPI通信接口。其內部結構包括：

• 發射器 ：支持OOK和ASK調制，可驅動差分或單端天線
• 接收器 ：具備高靈敏度，支持I/Q通道檢測，適用于復雜電磁環境
• 電源管理 ：集成多路穩壓器，提供高電源抑制比
• 定時器系統 ：包括MRT、NRT、GPT和WUT，支持多種超時和觸發場景
• 喚醒模式 ：基于26.48 kHz RC振蕩器，實現周期性環境檢測

應用場景

ST25R100適用于多種NFC和HF RFID應用場景，包括但不限于：

• 醫療設備
• 門禁系統
• 家電與智能家居
• 工業工具與物聯網設備
• 品牌防偽與配件識別
• 交通票務與用戶交互系統

開發與配置

ST25R100通過SPI接口與主機微控制器通信，支持寄存器配置和直接命令操作。開發者可通過以下步驟實現基本讀寫功能：

1. 初始化 ：設置操作模式、比特率、調制參數等
2. 數據傳輸 ：通過FIFO寫入待發送數據，設置幀長度
3. 發送與接收 ：執行“發送數據”命令，芯片自動處理幀結構與CRC
4. 中斷處理 ：通過IRQ引腳接收傳輸完成、幀錯誤等事件通知

低功耗喚醒模式

ST25R100的喚醒模式是其亮點之一。在該模式下，芯片周期性地檢測天線環境變化，當檢測到標簽接近時觸發中斷，通知主機進入全功能讀寫模式。這種方式大幅降低了系統平均功耗，特別適合電池供電設備。
