該ADS9813是一個八通道數據采集（DAQ）系統，基于同步采樣、18位逐次逼近寄存器（SAR）模數轉換器（ADC）。該ADS9813為每個通道提供完整的模擬前端 （AFE），并帶有輸入鉗位。該器件還具有 1MΩ 輸入阻抗和具有用戶可選帶寬選項的可編程增益放大器 （PGA）。高輸入阻抗允許直接與傳感器和變壓器連接，從而消除了對外部驅動電路的需求。配置ADS9813以接受±12V、±10V、±7V、±5V、±3.5V和±2.5V雙極性輸入，輸入共模電壓高達±12V。

支持1.2V至1.8V工作的數字接口使ADS9813無需外部電壓電平轉換器即可使用。
*附件：ads9813.pdf

特性

• 8通道、18位ADC，帶模擬前端：
  • 同時采樣
  • 恒定的 1MΩ 輸入阻抗前端
• 可編程模擬輸入范圍：
  • ±12V、±10V、±7V、±5V、±3.5V和±2.5V
  • 單端和差分輸入
  • 共模電壓范圍：±12V
  • 輸入過壓保護：高達 ±18V
• 用戶可選擇的模擬輸入帶寬：
  • 22.7kHz 和 700kHz
• 集成低漂移精度基準：
  • ADC基準電壓源：4.096V
  • 2.5V 基準輸出，用于外部電路
• 全通量下的出色交流和直流性能：
  • DNL：±0.35LSB，INL：±0.8LSB
  • 信噪比：90.3dBFS，總諧波擾：–113dB
• 電源：
  • 模擬和數字：5V 和 1.8V
  • 數字接口：1.2V 至 1.8V
• 溫度范圍：–40°C 至 +125°C

參數

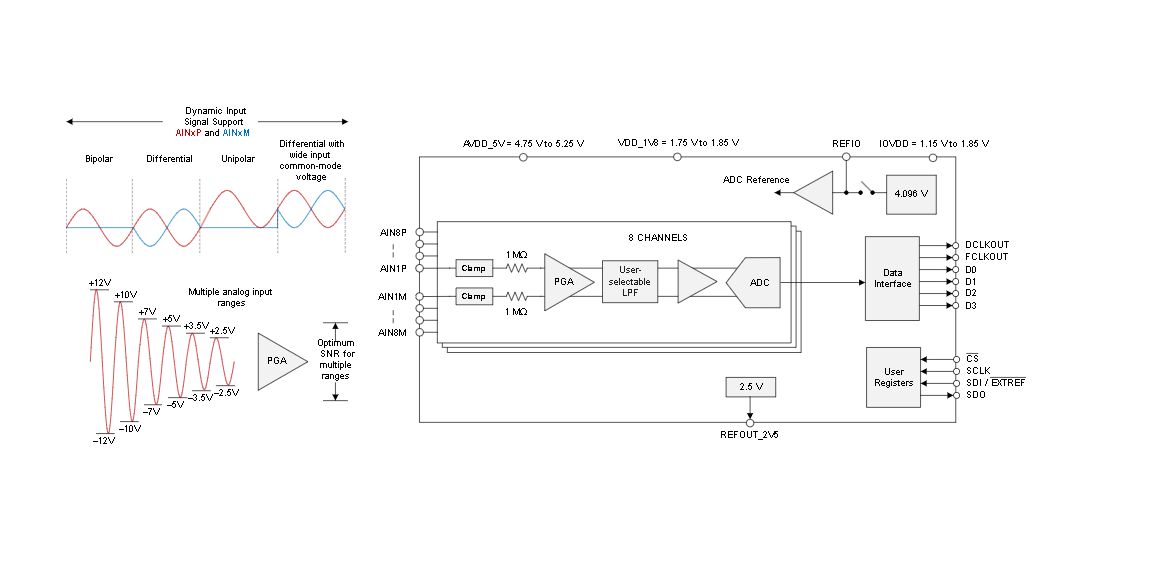

方框圖

?1. 產品概述?

• ADS9813是德州儀器推出的18位分辨率、8通道同步采樣模數轉換器
• 集成完整的模擬前端(AFE)，每個通道包含輸入鉗位保護電路
• 采用逐次逼近寄存器(SAR)架構
• 支持最大2MSPS/通道采樣率（ADS9811/ADS9810為1MSPS/通道）

?2. 主要特性?

• ?分辨率?：18位（無誤碼）
• ?采樣率?：2MSPS/通道（ADS9813）
• ?輸入特性?：
  • 可編程輸入范圍：±12V、±10V、±7V、±5V、±3.5V、±2.5V
  • 恒定1MΩ輸入阻抗
  • 輸入過壓保護：最高±18V
  • 共模電壓范圍：±12V
• ?模擬帶寬?：
  • 低帶寬模式：22.7kHz
  • 寬帶寬模式：221kHz-700kHz（取決于輸入范圍）
• ?電源要求?：
  • 模擬電源：5V
  • 數字電源：1.8V
  • 數字接口電源：1.2V-1.8V
• ?功耗?：
  • ADS9813：244mW（最大吞吐量）
  • ADS9811/ADS9810：177mW（最大吞吐量）
• ?溫度范圍?：-40℃至+125℃

?3. 性能參數?

• ?線性度?：
  • DNL：±0.35LSB
  • INL：±0.8LSB
• ?交流性能?：
  • SNR：90.3dBFS（典型值，低帶寬模式，±12V范圍）
  • THD：-113dB（典型值）
• ?參考電壓?：
  • 內部參考：4.096V
  • 2.5V參考輸出（用于外部電路）

?4. 應用領域?

• 半導體測試
• 可編程直流電源
• 參數測量單元(PMU)

?5. 功能模塊?

• ?模擬前端?：
  • 輸入鉗位保護電路
  • 可編程增益放大器(PGA)
  • 可編程低通濾波器
• ?數字接口?：
  • 支持2通道和4通道模式
  • 單數據率(SDR)和雙數據率(DDR)接口
  • 數據輸出隨機化功能
• ?數據平均?：
  • 簡單平均和移動平均模式
• ?測試模式?：
  • 固定模式、數字斜坡、交替測試模式

?6. 封裝信息?

• ?封裝類型?：56引腳VQFN(RSH)
• ?封裝尺寸?：7mm×7mm

?7. 特殊功能?

• ?速度提升模式?：
  • 支持最高8MSPS采樣率
  • 僅對用戶選擇的通道對進行轉換

?8. 控制與編程?

• ?SPI接口?：
  • 支持寄存器讀寫操作
  • 可配置為菊花鏈拓撲
• ?初始化序列?：
  • 需要特定的寄存器寫入序列
• ?多芯片同步?：
  • 通過SMPL_SYNC信號實現

?9. 電氣規格?

• ?絕對最大額定值?：
  • 模擬輸入電壓：±18V
  • 電源電壓：AVDD_5V(6V）、VDD_1V8(2.1V）、IOVDD(2.1V）

?10. 典型應用?

• 高精度數據采集系統
• 工業自動化控制系統
• 測試和測量設備

該器件專為需要高精度、多通道同步采樣的應用設計，在保持優異性能的同時提供了靈活的配置選項和豐富的功能特性
