ADC322x 是一款高線性度、超低功耗、雙通道、12 位、25 MSPS 至 125 MSPS 模數轉換器 （ADC） 系列。這些器件專為支持具有大動態范圍要求的苛刻高輸入頻率信號而設計。輸入時鐘分頻器為系統時鐘架構設計提供了更大的靈活性，SYSREF輸入可實現完整的系統同步。ADC322x系列支持串行低壓差分信號（LVDS），以減少接口線的數量，從而實現高系統集成密度。串行LVDS接口為雙線接口，其中每個ADC數據通過兩個LVDS對串行輸出?？蛇x地提供單線串行LVDS接口。內部鎖相環（PLL）將輸入ADC采樣時鐘相乘，以得出用于序列化每個通道的12位輸出數據的位時鐘。除了串行數據流外，幀和位時鐘也作為L(zhǎng)VDS輸出傳輸。
*附件：adc3221.pdf

特性

• 雙通道
• 12 位分辨率
• 單電源：1.8 V
• 串行LVDS接口（SLVDS）
• 靈活的輸入時鐘緩沖器，具有1、-2、-4分頻功能
• SNR = 70.2 dBFS，SFDR = 87 dBc（f 在 = 70兆赫
• 超低功耗：
  • 125 MSPS 時為 116 mW/Ch
• 信道隔離度：105 dB
• 內部抖動器和斬波器
• 支持多芯片同步
• 引腳對引腳兼容 14 位版本
• 封裝：VQFN-48（7 mm × 7 mm）

參數

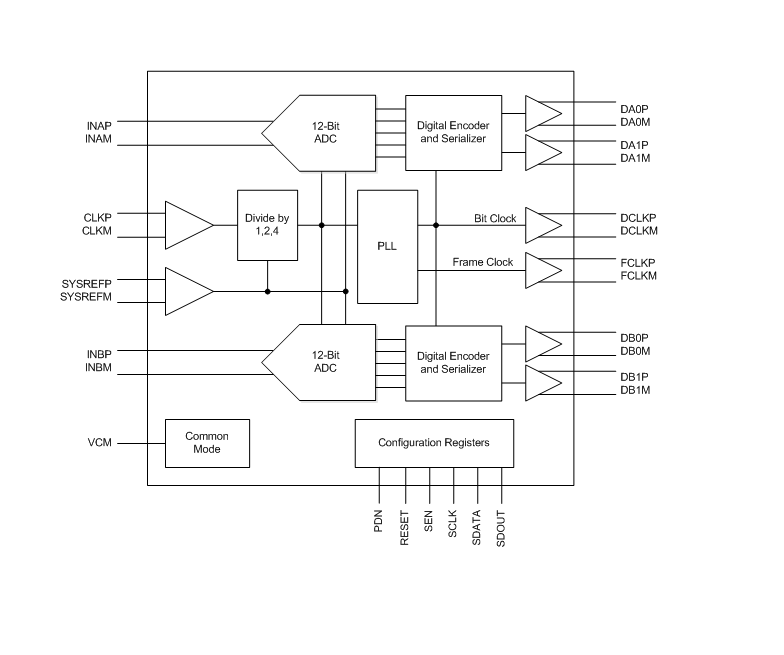

方框圖

ADC322x 是德州儀器推出的雙通道 12 位高速模數轉換器（ADC）系列，核心優勢為超低功耗、高線性度與靈活接口，涵蓋 25 MSPS~125 MSPS 采樣率版本，適配高頻信號采集場景，支持多芯片同步與多種電源管理模式。

核心參數與特性

• 硬件規格 ：雙通道差分輸入，采樣率分檔（ADC3221：25 MSPS、ADC3222：50 MSPS、ADC3223：80 MSPS、ADC3224：125 MSPS）；串行 LVDS 接口，支持 1 線（12 倍序列化）和 2 線（6 倍序列化）模式。
• 精度性能 ：SNR 典型值 70.5~71.2 dBFS，SFDR 最高達 101 dBc；積分非線性（INL）、微分非線性（DNL）表現優異；通道隔離度 105 dB，模擬輸入帶寬 540 MHz，支持內部抖動（Dither）與斬波（Chopper）功能優化低噪性能。
• 功耗與封裝 ：?jiǎn)瓮ǖ拦牡椭?116 mW（125 MSPS 時）；1.8V 單電源供電；采用 48 引腳 VQFN 封裝（7mm×7mm），工作溫度 -40°C~+85°C，HBM ESD 等級 ±2000V。
• 時鐘與同步 ：內置時鐘分頻器（1/2/4 分頻），支持差分 / 單端時鐘輸入；SYSREF 引腳實現多芯片同步，內部孔徑抖動僅 130 fs。

功能與工作模式

• 核心功能 ：支持兩種 LVDS 輸出模式，數據格式可選二進制補碼或偏移二進制；內置測試模式（全 0 / 全 1、數字斜坡、PRBS 等），便于系統調試。
• 性能優化 ：Dither 功能可提升 SFDR，關閉后 SNR 略有提升；Chopper 功能可抑制 1/f 噪聲，適合低頻輸入場景；高 IF 模式優化 100 MHz 以上輸入信號的三次諧波失真（HD3）。
• 電源管理 ：支持全局掉電（功耗 5 mW）、待機（功耗 72103 mW）和單通道掉電模式；PDN 引腳可配置為全局掉電或待機控制，喚醒時間 35140 μs（可通過寄存器優化至 55 μs）。
• 同步與擴展 ：SYSREF 輸入可復位時鐘分頻器相位，實現多芯片同步；SPI 接口支持寄存器配置，可靈活調整輸出格式、時鐘模式、功耗狀態等參數。

應用場景

適用于多載波多模蜂窩基站、雷達與智能天線陣列、軟件無線電（SDR）、通信測試設備、微波接收機、電機控制反饋、無損檢測等對采樣速率、線性度和功耗有嚴格要求的場景。

關鍵設計要點

• 電源要求 ：AVDD 與 DVDD 均為 1.7V~1.9V，無上電順序要求；每個電源引腳需就近配置 0.1μF 去耦電容，電源源頭建議并聯 1μF、10μF 電容增強濾波。
• 布局建議 ：模擬輸入與數字輸出分區域布線，避免平行走線減少串?dāng)_；時鐘信號遠離模擬通道；LVDS 輸出需匹配 100Ω 差分負載，走線長度盡量一致以避免 skew。
• 配置方式 ：通過 4 線 SPI 接口（SEN/SCLK/SDATA/SDOUT）配置寄存器，支持軟件復位、模式切換、測試模式啟動等；上電后需通過 RESET 引腳硬件復位初始化寄存器。
