一、項目背景

生產線概況
某德系合資車企新建 MEB電池殼體高速焊裝線，節拍 52 s/件，兼容 4款電池包柔性生產。

控制層現狀

主線控制器：西門子 SIMATIC S7-1518F PN/DP，自帶 PROFINET IRT接口，負責 21套分布式 I/O、視覺及安全系統

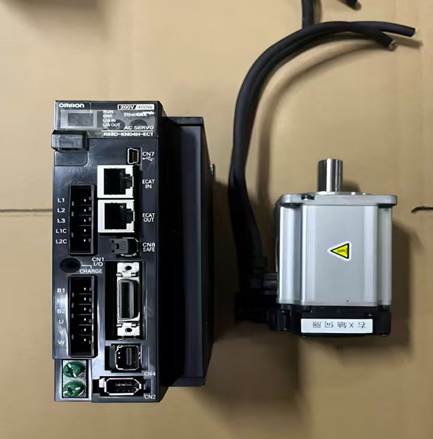

新增設備：歐姆龍 G5系列 1.5 kW直線伺服（型號 R88L-EC-FW-1115-ANPC + R88D-KN15F-ECT-L）共 8軸，用于焊槍浮動機構與激光焊頭微進給，驅動器僅支持 EtherCAT協議

痛點
兩種實時以太網協議幀格式、時鐘機制、從站描述方式完全不同，PLC無法直接管理 EtherCAT軸；若更換主站或增加 EtherCAT PLC，會造成硬件重復投資、時鐘主沖突與項目延期

二、方案選型

經綜合比對，最終采用“遠創智控”生產的 YC-ECTM-PN 工業級協議轉換網關。

網關功能：PROFINET IRT從站 ? EtherCAT主站，單設備即可實現雙協議棧

性能指標：≤ 1 ms周期抖動；支持 DC分布式時鐘；最大 1440 Byte IN/1440 Byte OUT；工作溫度 -40 ~ 85 ℃，滿足焊裝車間強電磁、高粉塵環境

認證：CE、UL、PROFINET v2.4、EtherCAT Conformance Test認證，可直接導入西門子 TIA Portal GSDML與歐姆龍 ESI

三、網絡拓撲與硬件連接

拓撲

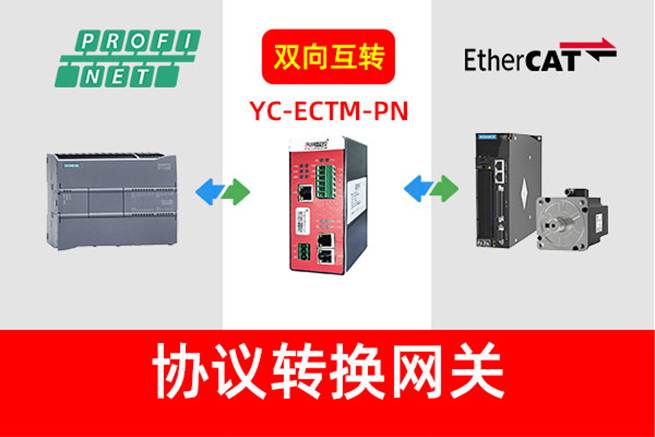

S7-1518F ←→（PROFINET IRT環網）←→ YC-ECTM-PN議轉換網關←→（EtherCAT線型拓撲）←→ 8×R88D-KN15F-ECT-L

接口與線纜

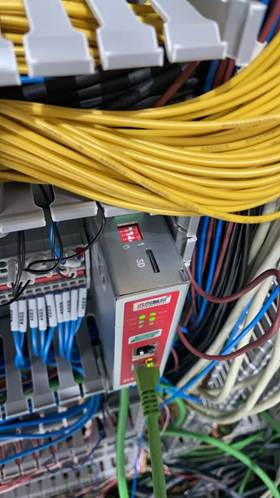

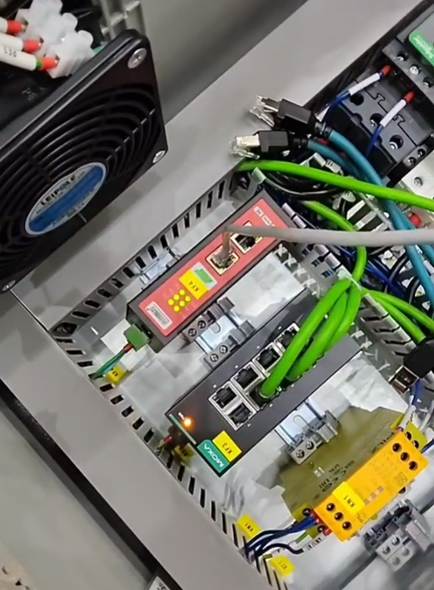

PROFINET側：網關 Port1接入西門子 SCALANCE XC208工業交換機，Port2閉環回主站，CAT5e屏蔽雙絞線，M12-D編碼

EtherCAT側：網關內置 100 Ω終端電阻，RJ45級聯伺服；末端驅動器啟用 Terminator

供電
24 VDC/200 mA，取自同一冗余電源（Phoenix QUINT 20A），與 PLC共地，抑制地環流

四、軟件組態流程（關鍵步驟）

A. TIA Portal側

導入 GSDML文件“JM_ECTM_PN_V2.3.xml”，拖拽至設備視圖，分配設備名“Gateway_ECTM”

設置 IRT周期 2 ms，Input 120 Byte、Output 120 Byte，映射 8軸控制字、狀態字、位置、速度、扭矩

在“設備診斷”中勾選“同步域”，確保 PLC作為 PROFINET時鐘主，網關作為同步從站

B. EtherCAT 側

打開 ECSP配置工具（隨網關提供），掃描自動識別 8臺 R88D-KN15F-ECT-L

設置循環周期 1 ms，DC模式 125 μs抖動窗口；PDO映射選用 CSP（循環同步位置）模式，每軸 4×32 bit目標位置/速度/扭矩/附加指令

啟用“分布時鐘輸出補償”，讓伺服插補脈沖與 PROFINET時鐘同步，減少位置超調

一鍵下載配置至網關并保存為 .xml，重啟后進入 OP狀態

C.數據映射表（節選）
PLC →網關：
Byte 0~1 Axis1 Control Word
Byte 4~7 Axis1 Target Position (INT32)
...
Byte 60~63 Axis8 Target Torque (INT16)

網關 → PLC：
Byte 0~1 Axis1 Status Word
Byte 4~7 Axis1 Actual Position (INT32)
...
Byte 60~63 Axis8 Actual Current (INT16)

五、調試與優化

時鐘同步測試
使用 Wireshark抓取 PROFINET & EtherCAT同一鏡像端口，觀察 DC時間戳差值 < 50 ns，滿足激光焊 ≤ 0.1 mm?軌跡精度要求

伺服整定
在歐姆龍 Sysmac Studio中導入直線電機參數，自動推算負載慣量比 0.8，位置環增益 Kp 80 (1/s)，前饋 60 %；通過網關實時讀取實際扭矩，峰值限制在額定 300 %，避免電池殼體壓傷

故障冗余
開啟網關“快速站釋放”功能，任意一軸驅動器掉線，PLC在 4 ms內收到診斷報警，立即啟動回退程序，防止焊槍撞件

產能驗證
連續空跑 2 h，節拍穩定在 50.8 s；帶載 8 h，焊縫一次合格率由 97.2 %提升至 99.6 %，節拍損失 0.3 s，完全滿足 52 s目標

六、實施效果

工程周期短：從到貨、布線、組態到試生產僅 3天，比原計劃“新增 EtherCAT PLC”方案提前 12天

柔性擴展：網關支持最多 16個槽位，后續新增視覺或擰緊軸無需再購協議轉換設備，僅需在 ECSP中掃描下載即可

運維簡化：通過 TIA Portal統一診斷，網關自帶 Web監控，可遠程查看 EtherCAT拓撲、PDO在線值，平均故障定位時間由 30 min縮短至 5 min

七、總結

借助遠創智控YC-ECTM-PN協議轉換網關，該焊裝線在不改變原有 PROFINET架構的前提下，快速、低成本地接入高性能 EtherCAT直線伺服，充分發揮了西門子 PLC的綜合調度能力與歐姆龍 G5系列伺服的納米級軌跡跟蹤優勢，為整車廠柔性制造與后續數字孿生升級奠定了堅實基礎。該模式已復制到企業另兩條電池殼體線，并計劃推廣至車門激光焊、高速沖鉚等更多混合協議場景。
