隨著人工智能技術的飛速發展，AI服務器的運算能力持續提升，芯片產生的熱量也隨之大幅增加。過高的溫度不僅會影響芯片性能，更會縮短設備壽命、降低系統穩定性。解決“熱”問題，已成為AI服務器設計中的關鍵挑戰。

圖. 左為AI服務器散熱水泵（液冷），右為AI服務器散熱風扇（氣冷）

晶豐明源與凌鷗創芯強強聯手，針對AI服務器散熱需求，推出了高集成度、優異性能、高可靠性的LKS32MC03系列整合型MCU，配合成熟的電機控制算法，為AI服務器風扇和水泵提供了全方位的散熱解決方案。

48V AI服務器風扇解決方案

基于LKS32TW279FLN2K6Q8C MCU

圖. 風扇/水泵解決方案應用框圖

高度集成設計

操作電壓：支持24V/48V/54V/72V（最大80V）

內部集成100V Buck DC-DC (頻率可調整) ，200V 6N預驅，反電動勢采樣電路以及5V LDO (QFN32 4*4)

靈活控制與保護

調速方式：支持PWM/VSP

控制方式：支持恒速動控制/恒功率控制/恒電流控制

保護功能：限電流保護，過電流保護，堵轉保護

特殊功能：順逆風起轉，Smart Fan Function，F(xiàn)G虛擬轉速

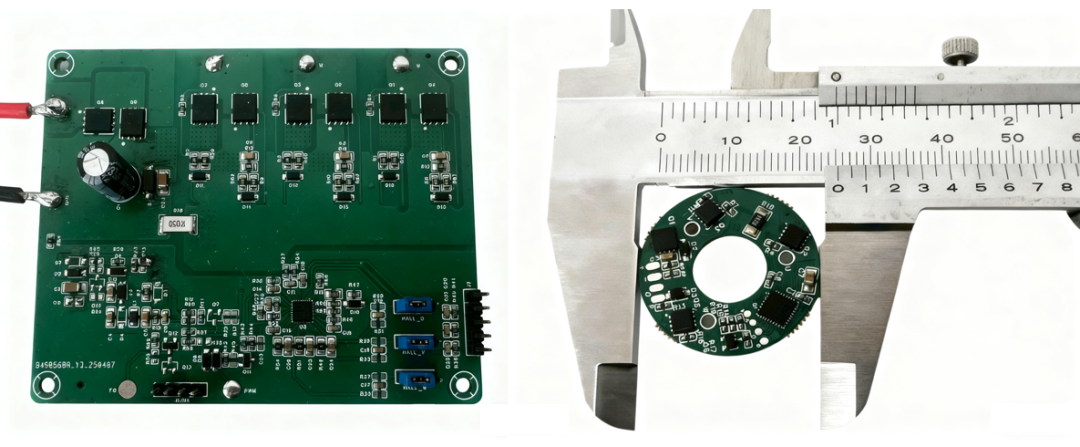

圖. 左邊為水泵測試板，右邊為服務器風扇測試板

強大驅動能力

該方案支持多種電機驅動算法，滿足不同應用場景：

三相無感120度方波驅動/三相單Hall 120度驅動

三相無感150度方波驅動

三相無感FOC驅動/三相單Hall類弦波驅動

（備注：黃色為相電壓，藍色為FG轉速回饋，紅色為相電流）

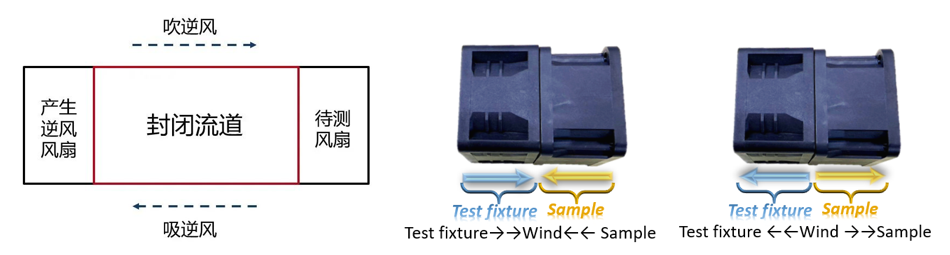

突破性技術：逆風起轉

晶豐明源&凌鷗創芯先進算法，支持高速逆風起轉。無論是單轉子方波驅動、單轉子FOC驅動，雙轉子FOC驅動，均能在逆風條件下穩定啟動，確保系統在各種環境下可靠運行。

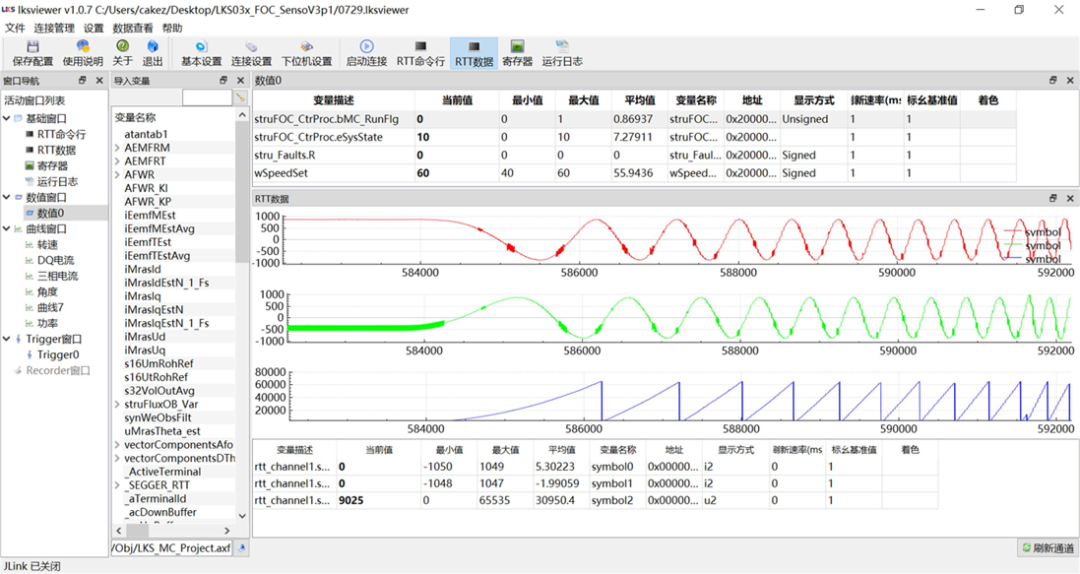

專業圖形化調試工具：LKS Scope

公司自主研發的LKS Scope調試工具，可實現控制參數、變量和波形的實時監控，支持高低速數據采集同步進行、曲線與數據同步滾動、百萬級數據輕松追溯等，簡化調試過程，大幅提高開發效率。

特殊功能硬件電路

晶豐明源與凌鷗創芯不僅擁有強大的控制驅動芯片及算法，具備強大的研發團隊，更在外部硬件電路設計上積累了深厚的技術優勢。我們擁有深入理解產品應用的技術團隊，精準把握AI服務器風扇及水泵對散熱方案的高要求，為此專門研發了多項配套硬件電路，為客戶提供全方位的技術支持。

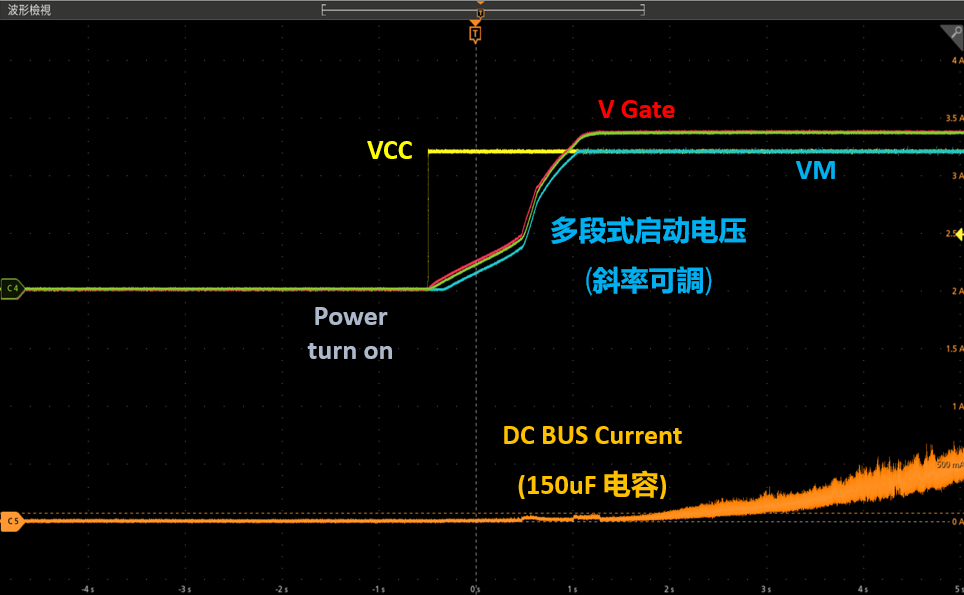

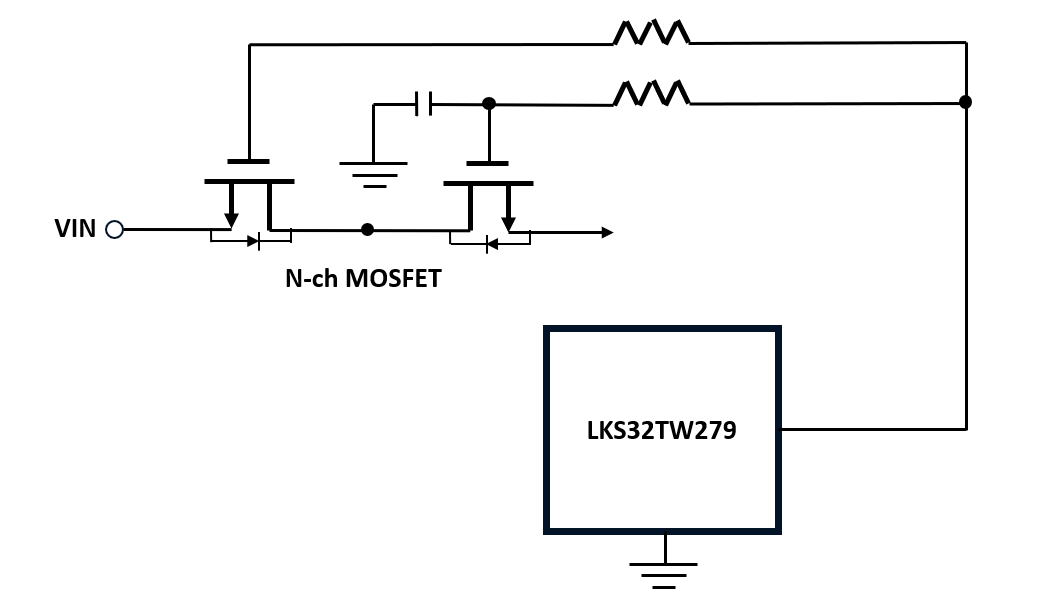

正電源端N-ch MOSFET驅動

傳統電機驅動電路中，通常采用二極管作為逆向保護元件。但在大電流應用中，二極管耐電流能力有限，往往需要多顆并聯使用，不僅占用PCB空間，而且高壓大電流的二極管有較高的導通壓降，還會導致顯著的無功功率損耗，降低系統能效。

為解決這一痛點，基于LKS32TW279FLN2K6Q8C的內部功能，創新設計出一套升壓電路，用以驅動電源端的兩顆N-ch MOSFET。該方案無需使用特殊的IC，即可實現逆向保護、抑制反灌電流并支持熱插拔等多種功能，全面滿足高效率、高集成度與高可靠性的綜合需求。

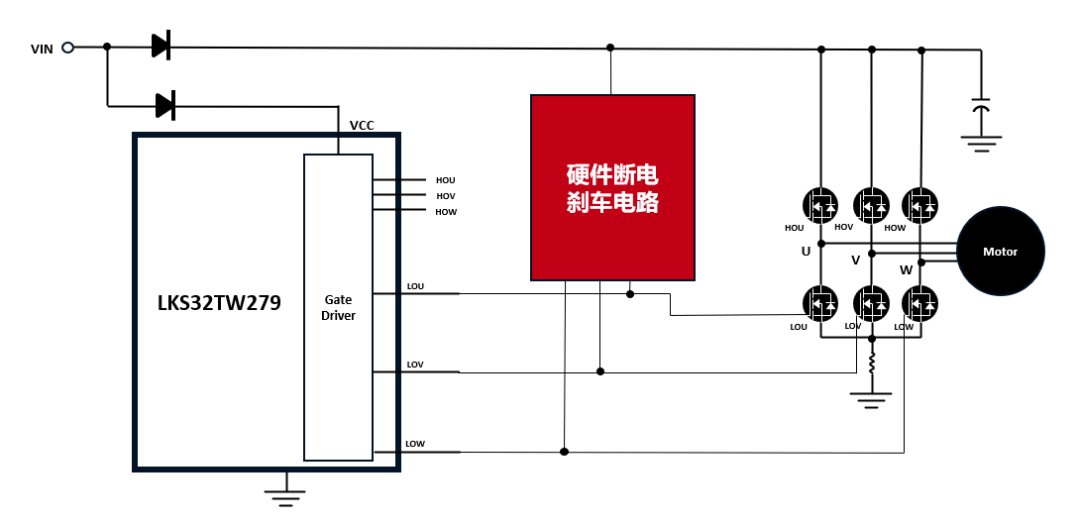

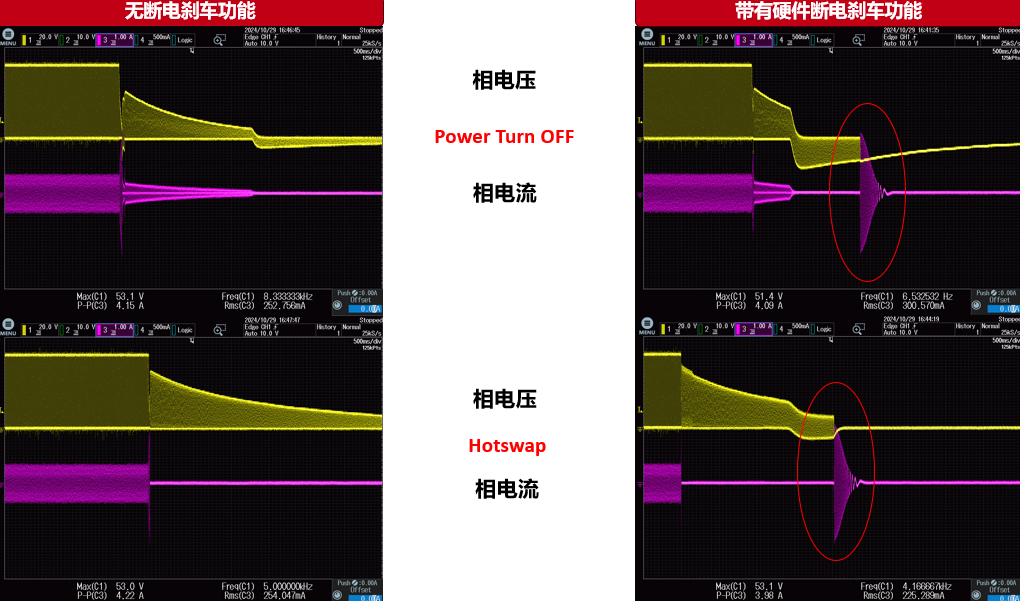

Power Off 硬件剎車電路

當Power off 或風扇拔開時，利用電機還在運轉的發電能量，將下橋的MOSFET 打開，使得電機三相線圈短路，達到剎車的功能，瞬間降低轉速。

總結

LKS32TW279FLN2K6Q8C以其高度集成、小尺寸封裝和高驅動能力，完美適用4cm及以上尺寸的服務器和通信風扇，同時也能滿足高功率水泵的電機驅動需求，功率覆蓋從低功率到1000W以上。

在AI技術日新月異的今天，可靠的散熱解決方案是保障服務器穩定運行的關鍵。晶豐明源&凌鷗創芯憑借豐富的MCU產品和設計經驗，將持續優化產品特性和解決方案，為客戶提供更加優越的系列產品，為AI產業的發展保駕護航。
