01

啤酒瓶身厚度測量難點

啤酒瓶作為典型的高透明曲面容器，其厚度檢測長期受限于材料特性與工業環境的雙重制約，具體難點包括：

表面光學干擾：玻璃的高透明度導致傳統光學設備面臨 "雙重困境"：透射效應使光線穿透瓶體造成信號衰減，反射效應則產生雜散光干擾，導致數據波動大。

曲面結構適配難題：酒瓶表面多為弧形設計（尤其是肩頸與底部轉角），大角度曲率變化使得測量光斑易發生畸變或偏移。

工業環境耐受性不足：玻璃瓶生產線的振動、溫度波動及粉塵干擾，會導致傳統設備溫漂誤差增大，無法滿足24小時連續檢測需求。

精度與速度的失衡矛盾：依據GB 4544-2020《啤酒瓶》標準，需使用分度值為0.02mm的測厚儀，并實現≤0.01mm的高重復性以保證可靠性；同時生產線節拍需達到1秒/瓶。傳統光學設備難以同時滿足這兩項要求。

02

測量需求

測量項目

啤酒瓶身側壁厚度

工件特性

高透明玻璃（折射率1.52），弧形曲面

精度要求

厚度測量重復性≤0.01mm

速度要求

測量節拍≤1秒/瓶

03

深視智能點光譜破局之道

基于光譜共焦技術的光學特性，深視智能構建了 “原理突破-硬件適配-算法優化” 的全鏈條解決方案：

01

測量原理

采用色散共焦直射測量法：通過寬光譜白光經色散鏡頭形成波長-距離映射，瓶身上下表面反射的特定波長光經共焦小孔過濾后，由光譜儀解析峰值波長，計算得出厚度值。

02

核心配置參數

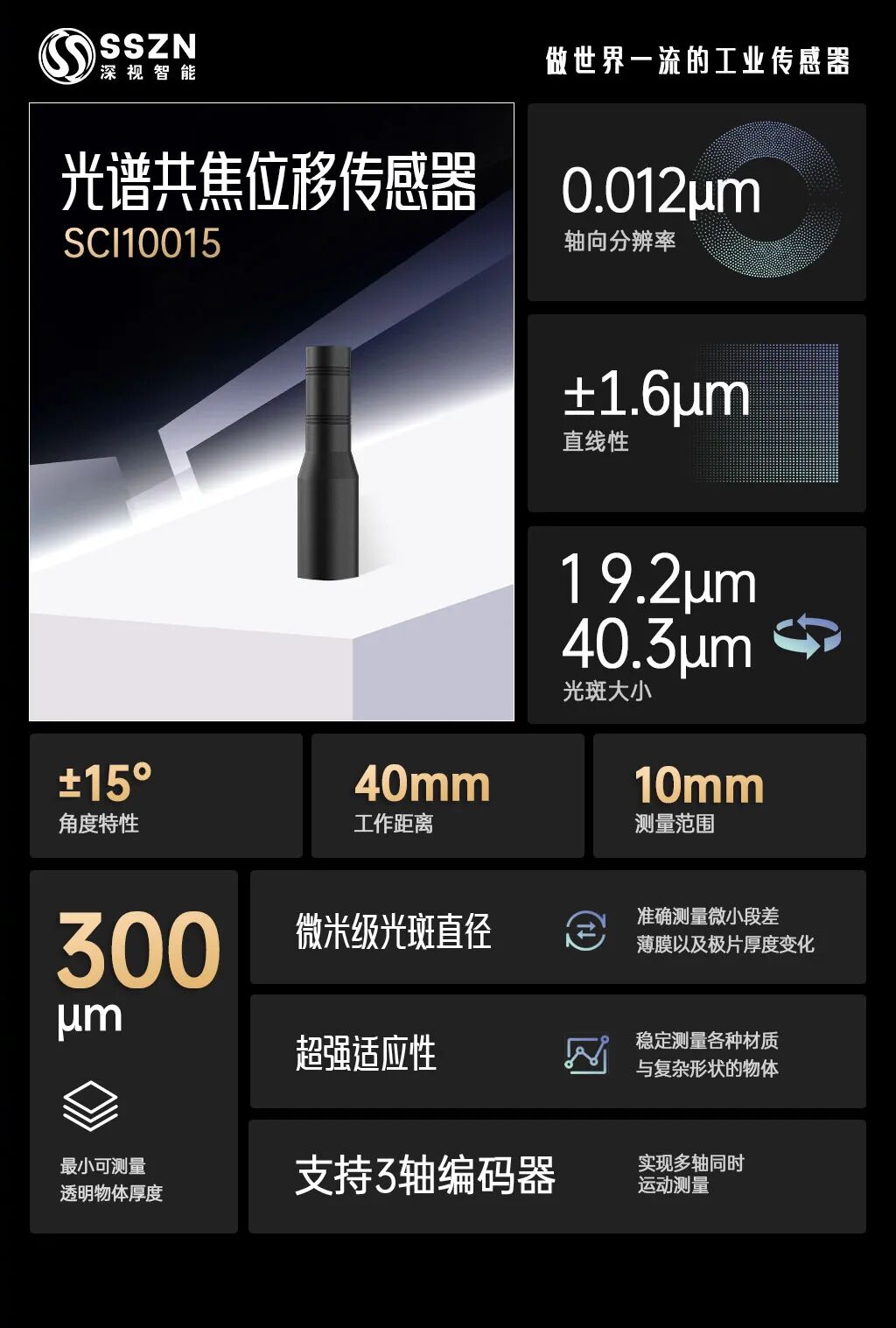

傳感器選型：深視智能SCI10015光譜共焦位移傳感器

測量范圍10mm，最小可測量透明物體厚度覆蓋300μm，確保在不同厚度區域都能獲得清晰成像。

軸向分辨率0.012μm，即使面對微米級的厚度變化也能準確捕捉。

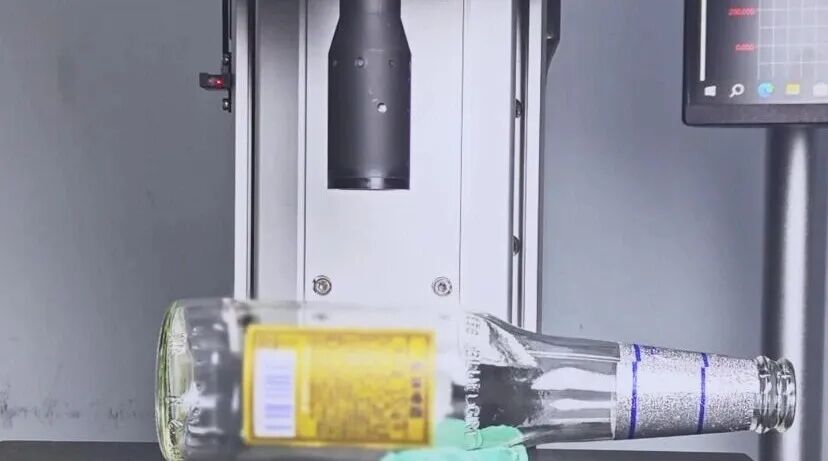

視頻 | 啤酒瓶側壁厚度測量演示

03

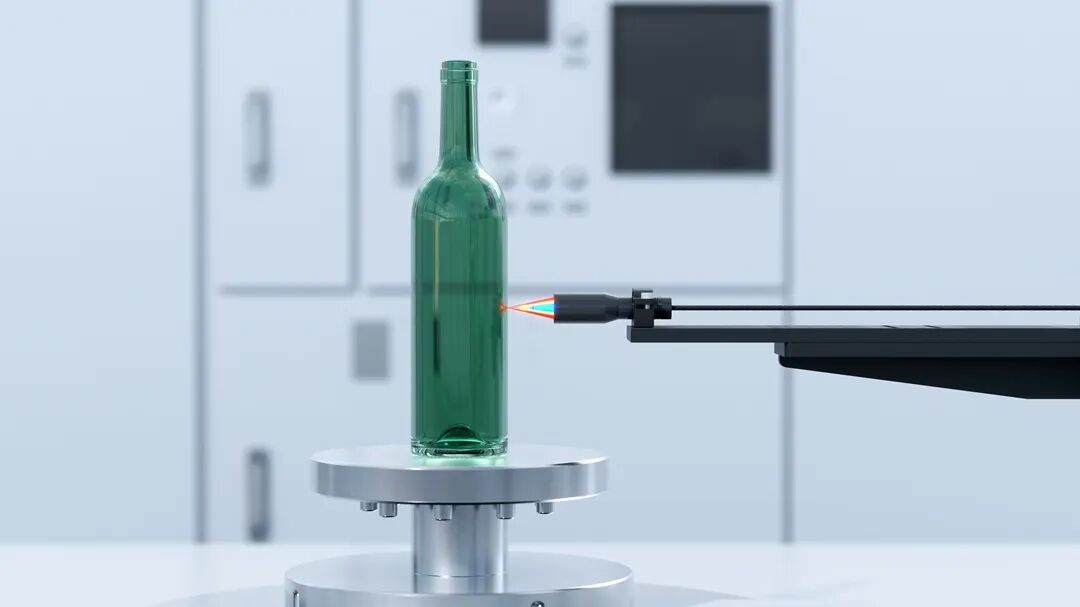

安裝與光路設計

深視智能SCI10015光譜共焦位移傳感器采用水平同軸安裝，使傳感器測量光路與酒瓶表面保持最佳相對位置，減少折射誤差；具有±15°回光接收角，適配曲面曲率變化，確保瓶身弧度處的厚度數據準確可靠。

04

掃描與觸發系統

SCI10015光譜共焦位移傳感器支持33kHz高頻采樣，結合編碼器觸發模式，實現0.01mm點間隔掃描，在保證精度的同時滿足生產效率要求。

03

產品四大技術優勢

01

亞微米精度保障

深視智能SCI10015光譜共焦位移傳感器擁有0.012μm的軸向分辨率，可捕捉亞微米級厚度差異，配合光譜峰值定位算法，實現厚度數據溯源性符合GMP要求。

02

高速測量能力

SCI10015光譜共焦位移傳感器采樣頻率高達33kHz，可準確捕捉高速移動產品的厚度變化，滿足生產線快速節拍要求。

03

全材質適配能力

深視智能光譜共焦位移傳感器采用自研超強感光算法搭配超亮光源，對高透明、高反光材料具有出色的測量能力，輕松應對酒瓶的表面特性。

04

工業環境耐受性

深視智能SCI系列光譜共焦位移傳感器溫漂至優可達0.15μm/℃，搭載高柔鎧甲光纖線纜，在環境溫度變化大、布線復雜的應用場景下亦能長時間穩定工作。

04

深視智能傳感器推薦

深視智能光譜共焦位移傳感器不僅解決了酒瓶厚度測量的難題，同樣適用于透明玻璃、曲面屏幕、晶圓等多種特殊材料的精密測量。

深視智能光譜共焦位移傳感器以其高精度、高適應性、高穩定性的特點，使之成為工業精密測量領域的重要工具，為智能制造提供了強有力的技術支撐。

如果您的產線面臨特殊材質厚度測量難題，歡迎聯系我們的技術團隊，獲取定制方案并申請免費樣機測試，實地驗證測量效果。
