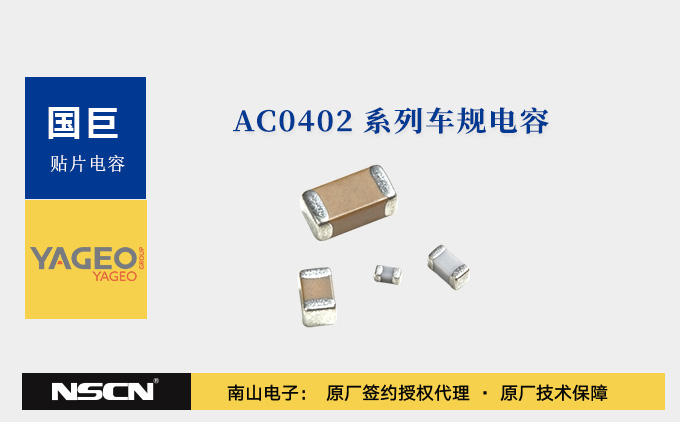

國巨AC0402系列電容是專為汽車電子領域設計的表面貼裝多層陶瓷電容器（MLCC），屬于AC車規級產品家族，符合AEC-Q200認證標準。該系列以0402封裝（英制，對應公制 1005）為核心，兼顧小型化與高可靠性，廣泛應用于汽車信息娛樂系統、動力控制單元、傳感器模塊等關鍵場景，為嚴苛環境下的電子設備提供穩定的電容解決方案。國巨小尺寸AC0402系列車規電容可以細分為以下系列：AC0402BPNPO，AC0402BRNPO，AC0402CPNPO，AC0402CRNPO，AC0402DPNPO，AC0402DRNPO，AC0402FPNPO，AC0402FRNPO。

關鍵技術參數解析：

1. 基礎電氣規格
   • 尺寸：0402（1.00mm×0.50mm），尺寸小巧，能夠在有限的汽車電子空間內能夠靈活布局，節省寶貴的PCB面積。
   • 電容范圍：0.2pF至220nF，覆蓋E-12/E-6系列標準值，支持非標準值定制。
   • 電壓等級：6.3V至100V（常見為16V、25V、50V），滿足汽車電子中不同模塊的電壓需求。
2. 容差與溫度特性
   • NPO材料：電容值小于10pF時，容差有±0.1pF、±0.25pF、±0.5pF、±1%、±2%、±5%；電容值大于等于10pF時，容差有±1%、±2%、±5%，溫度系數±30ppm/℃，適用于振蕩器、濾波器等高精度電路。
   • X7R/X7S材料：容差為±5%或±10%。X7R容溫特性±15%，X7S為 ±22%，適合對精度要求較低但容量需求較高的場景。

型號命名規則：

AC0402系列車規電容型號采用標準化命名，以 “AC0402JRX7R9BB103”為例解析：

• AC：系列標識（車規級 MLCC）。
• 0402：尺寸（英制，對應公制 1005）。
• J：容差（K為 ±5%）
• R：包裝（R為 7英寸紙 / PE卷帶）。
• X7R： X7R介質。
• 9：額定電壓代碼（9對應 50V）。
• B：固定代碼
• B：X7R/X7S
• 103：電容值（103代表 10×103pF=10nF）。

通過型號可直接識別核心參數，便于工程選型（如 “AC0402FRNPO9BN100”表示0402尺寸、±1%容差、NPO材料、50V電壓、10pF電容）。

包裝與供應鏈特性：

• 包裝規格：采用 8mm寬卷帶，7英寸卷軸（10,000pcs / 卷）或 13英寸卷軸（50,000pcs / 卷），兼容自動化貼片生產線。
• 供應鏈保障：國巨全球產能布局支持穩定供貨，產品追溯性符合 IATF 16949汽車質量管理體系要求。

國巨AC0402系列憑借AEC-Q200認證、寬溫工作范圍、精細化參數設計，成為汽車電子小型化與高可靠性需求的理想選擇。其NP0與X7R/X7S材料的多樣化組合，可覆蓋從高精度信號電路到功率濾波的全場景應用，為汽車電子工程師提供靈活且可靠的電容解決方案。在汽車電動化與智能化趨勢下，該系列將持續助力車載電子系統的性能升級。

南山電子為國巨電子授權代理商，歡迎咨詢選購國巨AC0402系列車規電容，如需進一步了解具體型號庫存或定制方案，請聯系南山半導體官方網站在線客服。
