STMicroelectronics EVL011A150ADP 12V-150W電源是用于90VAC至264VAC主電源的演示板。STMicroelectronics電源是適用于一體化 (AIO) 計算機或通用大功率適配器的交流/直流轉換器的代表。該設計基于STNRG011A IC，該器件是一款可控制兩級交流/直流SMPL的數字組合。

數據手冊：*附件：STMicroelectronics EVL011A150ADP 12V-150W電源數據手冊.pdf

特性

• STNRG011A數字控制器
• TM PFC和諧振HB-LLC轉換器
• 輸入電壓范圍：90VAC至264VAC
• CV輸出穩壓：12V ± 5%
• 150W連續工作滿負載功率
• 200W峰值功率負載
• 滿載和平均效率，115/230VAC時大于90%
• 峰值效率大于93%
• 空載電源功耗小于75mW
• 保持時間超過10ms
• 一系列可編程參數
• 得益于可配置的NVM，實現了較高的靈活性
• 黑盒功能，已安裝EEPROM

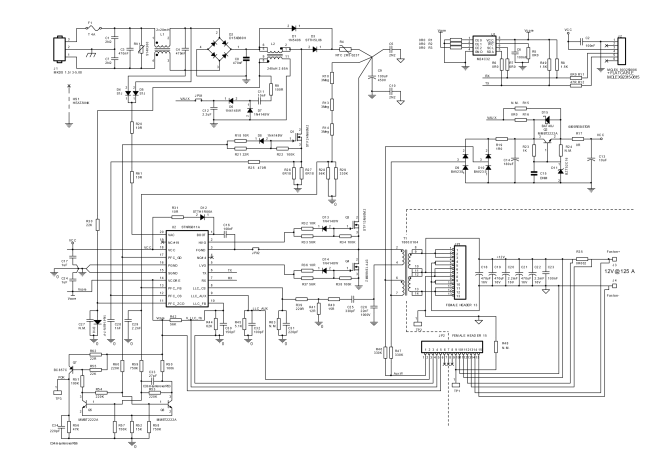

示意圖

基于STMicroelectronics EVL011A150ADP電源模塊的技術解析與應用指南?

?一、產品架構與核心特性概述?
EVL011A150ADP是STMicroelectronics推出的一款150W交流-直流電源演示板，采用兩級式架構設計：前端為過渡模式功率因數校正（TM PFC）預穩壓器，后級為半橋LLC諧振轉換器。其關鍵性能指標包括：
72 輸入電壓范圍覆蓋90-264V交流，12V直流輸出精度達±5%
72 滿載效率超90%（115/230Vac條件下），峰值效率達93%
72 空載功耗低于75mW，保持時間大于10ms
72 內置可編程非易失存儲器，支持黑盒功能與參數靈活配置

?二、核心芯片協同工作機制?

1. ?數字組合控制器STNRG011A?
   作為系統大腦，該芯片集成PFC與LLC雙控制邏輯，通過內部數字算法實現：
   72 TM-PFC級確保輸入電流諧波滿足EN61000-3-2 Class-D規范
   72 LLC級通過諧振腔軟開關技術降低開關損耗
   72 內置EEPROM存儲故障記錄與用戶配置參數
2. ?同步整流控制器SRK2001?
   位于同步整流子板，采用SSOP10封裝，配合STL140N6F7功率MOSFET，將傳統二極管整流轉換為主動開關整流，提升效率約3-5%

?三、關鍵電路設計要點分析?

1. ?功率級布局優化?

• 主板采用獨立散熱片設計，為D2、Q1、Q3、Q4等發熱元件預留安裝位
• PFC電感（L1）需包裹聚酰亞胺隔離層防止PCB電弧
• 二次側同步整流MOSFET（Q501-Q502）采用PoweFLAT 5x6封裝優化熱傳導

2. ?保護電路設計?

• 輸入端設置S14K300壓敏電阻（RV1）抑制浪涌
• 4A延時保險絲（F1）提供過流保護
• 一次側與二次側間通過SFH617A-2光耦（ISO1-ISO2）實現電氣隔離

?四、物料選型與供應鏈管理?

1. ?核心元器件規格?

• 功率開關管：一次側STF24N60M2（600V/24A），二次側STL140N6F7（60V/140A）
• 儲能電容：一次側采用450V電解電容（C9），二次側使用63V固態電容（C15）
• 控制芯片供電：依托TS432AILT低壓差穩壓器

2. ?供應商分布策略?

• 關鍵芯片（STNRG011A、SRK2001）由STMicroelectronics直供
• 被動元件采用AVX（陶瓷電容）、EPCOS（薄膜電容）、Vishay（電阻）等多源供應商

?五、能效認證與標準符合性?
設計滿足多項國際標準：
72 ?效率標準?：ENERGY STAR?計算機6.1版、Eup Lot 6 Tier 2
72 ?諧波標準?：EN61000-3-2 Class-D與JEITA-MITI Class-D
72 ?空載功耗?：符合歐洲CoC ver.5 Tier-2要求

?六、擴展應用場景?

1. ?工業應用?

• 工控設備后備電源
• 電機驅動輔助供電

2. ?消費電子?

• AIO電腦電源適配器
• 高端游戲主機電源模塊

?七、設計驗證建議?

1. ?性能測試重點?

• 滿載150W連續運行時的熱分布監測
• 200W峰值功率負載下的動態響應測試
• 264Vac輸入條件下的PFC諧波分析

2. ?可靠性驗證?

• 高溫高濕環境下的保持時間驗證
• 反復開關機工況的元器件應力評估
