一、項目背景：新能源汽車電機控制器產線的協議難題

在工業自動化領域極具前景的新能源汽車行業，某車企新能源汽車電機控制器生產線承擔著年產 15 萬臺電機控制器的重要任務。該產線核心控制環節采用羅克韋爾 ControlLogix PLC（EtherNet/IP 主站），負責電機控制器的裝配精度把控、測試流程調度；而產線中負責物料輸送、工位切換的 10 臺輸送設備，由西門子 S7-1200 PLC（Modbus TCP 從站）控制，兩者因總線協議差異，無法實現數據互通與協同控制。

核心痛點

1.協議兼容斷層：羅克韋爾 PLC 的 EtherNet/IP 協議與西門子 S7-1200 PLC 的 Modbus TCP 協議不兼容，導致產線控制指令無法同步，物料輸送與裝配工位銜接延遲超 2 秒，單日因銜接問題導致的生產停滯達 3 次，影響產能約 120 臺 / 日。

2.數據采集缺失：西門子 S7-1200 PLC 控制的輸送設備運行狀態（如電機轉速、輸送速度）、故障信息無法接入羅克韋爾 PLC 主導的中控系統，依賴人工每 2 小時巡檢記錄，故障發現滯后超 1 小時，每月因設備故障造成的產能損失約 3600 臺。

3.運維效率低下：缺乏專業數據采集器實時監控設備狀態，設備故障需技術人員逐臺排查，平均故障處理時間超 2.5 小時，嚴重拖累工業自動化生產線的連續運行效率。

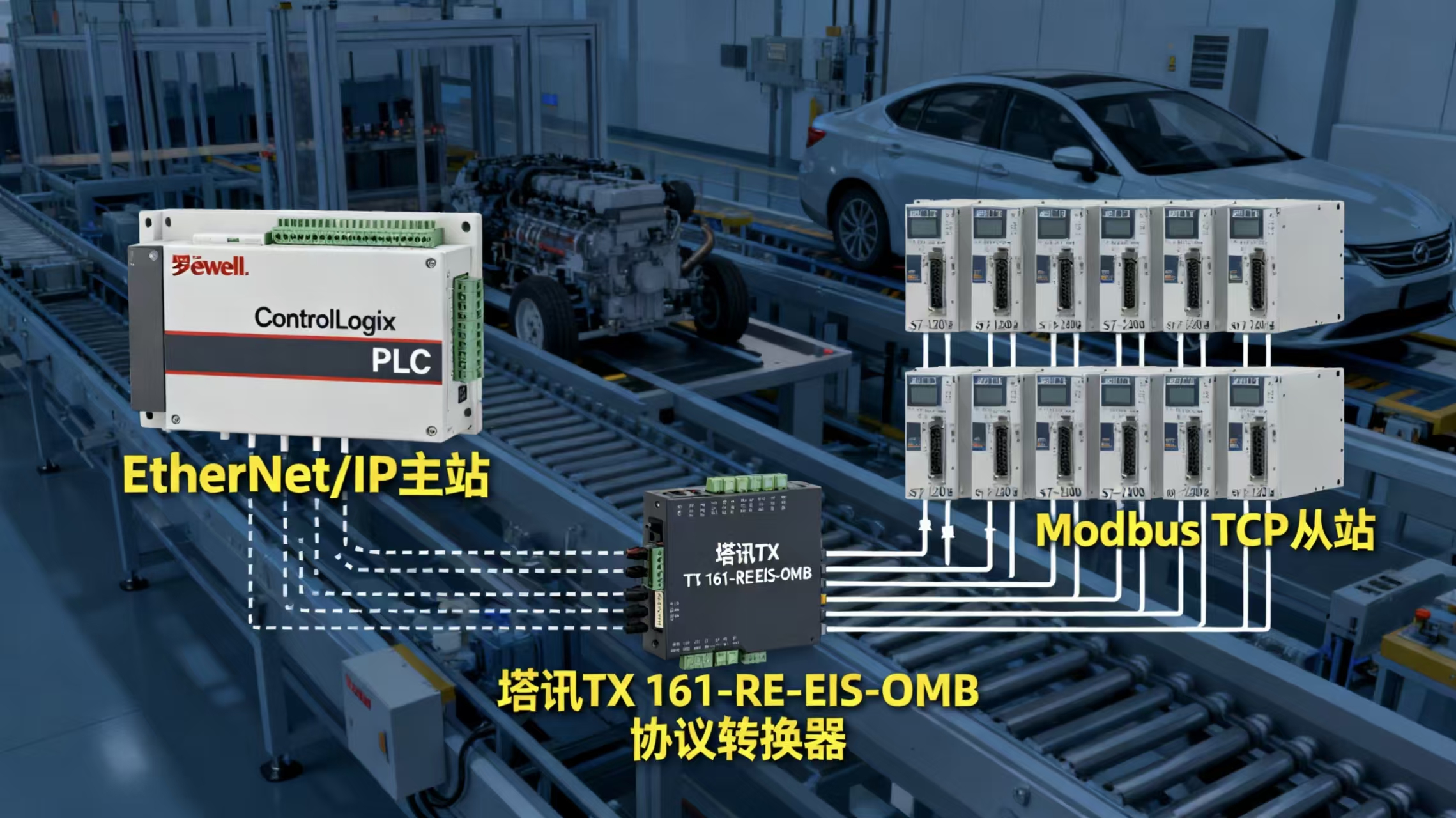

二、核心設備：塔訊 TX 161-RE-EIS-OMB 智能網關解析

作為連接兩條控制鏈路的關鍵工業網關，該設備集物聯網網關與邊緣計算網關功能于一體，是解決協議壁壘的核心組件，其核心功能如下：

·協議雙向轉換：支持 EtherNet/IP 從站與 Modbus TCP 主站模式切換，可將羅克韋爾 PLC 的 EtherNet/IP 控制指令轉換為 Modbus TCP 協議下發至西門子 S7-1200 PLC，同時將西門子 PLC 的設備數據反向轉換后回傳至羅克韋爾 PLC。

·邊緣數據處理：內置邊緣計算模塊，可在網關本地完成數據校驗、故障代碼解析與數據過濾，數據處理周期≤3ms，避免無效數據占用網絡帶寬。

·工業級穩定性：具備 - 45℃~85℃寬溫工作范圍，通過 IP30 防護認證與抗電磁干擾測試，適配新能源汽車生產線復雜的電氣環境。

·擴展與兼容：單臺網關最多可接入 16 臺 Modbus TCP 從站設備，同時支持與產線 MES 系統、工業物聯網平臺對接，實現數據全鏈路貫通。

三、解決方案：協議互聯系統架構設計

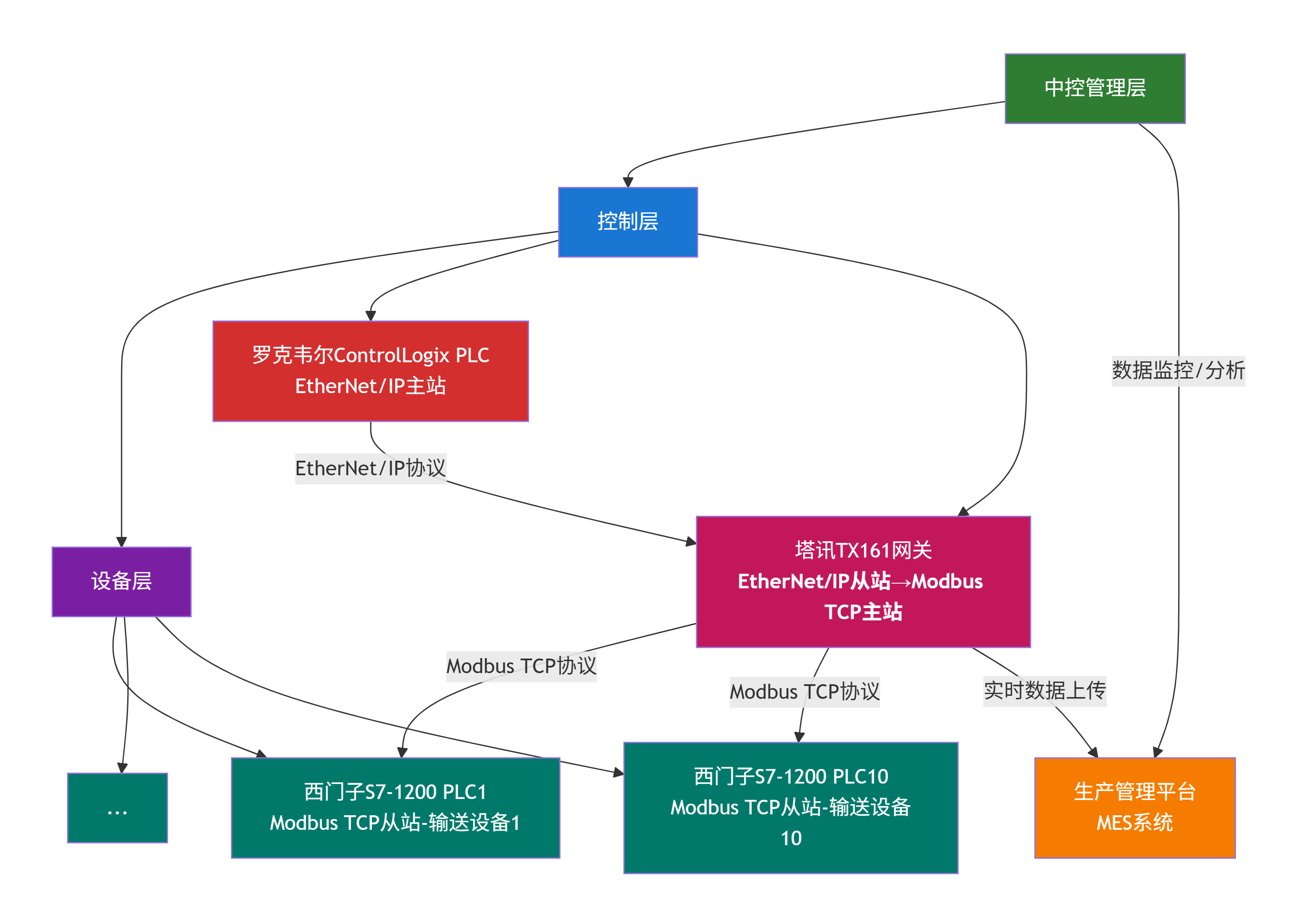

1. 系統拓撲圖

2. 核心部署邏輯

以塔訊 TX 161智能網關為通訊中樞，構建 “羅克韋爾 PLC - 網關 - 西門子 PLC” 的三級控制架構：羅克韋爾 PLC 作為 EtherNet/IP 主站，向網關下發輸送設備調度指令；網關將指令轉換為 Modbus TCP 協議后轉發至各西門子 S7-1200 PLC，控制輸送設備動作；同時，網關實時采集西門子 PLC 的設備運行數據與故障信息，轉換為 EtherNet/IP 協議回傳至羅克韋爾 PLC，實現產線控制閉環，且網關可將關鍵數據上傳至 MES 系統，支撐生產監控與數據分析。

四、實施過程：標準化部署與調試

1.硬件安裝（1 個工作日）：將塔訊 TX 161 網關通過 DIN 導軌安裝于產線控制柜內，EtherNet/IP 端口通過工業以太網電纜連接羅克韋爾 PLC 的以太網接口，Modbus TCP 端口通過屏蔽雙絞線分別連接 10 臺西門子 S7-1200 PLC，配置 24V 直流冗余電源為網關供電，確保供電穩定。

2.軟件組態（2 個工作日）：

·在羅克韋爾 Studio 5000 軟件中導入網關的 EtherNet/IP 從站 EDS 文件，配置網關的 IP 地址（與羅克韋爾 PLC 處于同一網段），建立數據映射關系（輸出區對應控制指令，輸入?yún)^(qū)對應設備狀態數據）。

·通過網關 Web 管理界面，配置 Modbus TCP 主站參數，設置 10 臺西門子 S7-1200 PLC 的 IP 地址與寄存器地址，將輸送設備速度指令（40001 寄存器）、故障代碼（40005 寄存器）映射至 EtherNet/IP 數據區。

·在西門子 TIA Portal 軟件中，將 S7-1200 PLC 設置為 Modbus TCP 從站模式，配置對應寄存器地址，確保與網關數據映射一致。

3.聯調測試（1 個工作日）：驗證控制指令傳輸延遲（實測≤4ms）、設備數據采集完整性；模擬輸送設備卡滯故障，確認故障信息在 1 秒內上傳至羅克韋爾 PLC 與 MES 系統；連續 72 小時穩定性測試，確保系統無通訊中斷問題。

五、應用效果與前后對比

1. 核心成效

·生產效率提升：產線物料輸送與裝配工位銜接延遲從 2 秒降至 0.1 秒，單日生產停滯次數清零，日產能提升 120 臺，月產能增加 3600 臺。

·運維效率優化：設備故障發現時間從 1 小時縮短至 1 秒，故障處理時間從 2.5 小時降至 30 分鐘，每月減少產能損失 3600 臺，相當于挽回經濟損失約 72 萬元。

·數據智能化升級：通過工業物聯網架構，實現輸送設備運行數據 100% 采集，為 MES 系統提供實時數據支撐，生產過程可追溯性與質量管控能力顯著提升。

2. 關鍵指標對比

六、行業價值與總結

新能源汽車行業作為當前工業自動化領域增速最快、前景最廣闊的賽道之一，其生產線的高效協同與智能化升級離不開工業網關的技術支撐。本案例通過塔訊 TX 161-RE-EIS-OMB智能網關，成功解決羅克韋爾 PLC 與西門子 S7-1200 PLC 的協議兼容問題，證明了物聯網網關在異構設備互聯中的核心價值。

相較于傳統的設備替換方案（需投入約 50 萬元更換其中一套 PLC 系統），本方案改造成本僅為傳統方案的 1/5，且實施周期短（僅 4 個工作日），對生產影響極小。該方案具備極強的可復制性，在汽車零部件制造、動力電池組裝、醫藥凍干等工業自動化場景中，均可通過此類邊緣計算網關實現跨協議設備的協同控制與數據互通。

隨著工業物聯網的深度滲透，協議轉換網關將成為連接不同品牌、不同協議設備的關鍵紐帶，助力制造業打破 “信息孤島”，為智能化轉型提供穩定、高效的通訊基礎，推動工業自動化向更高級的智能制造階段邁進。
