10 位 DAC53401-Q1 和 8 位 DAC43401-Q1 （DACx3401-Q1） 是引腳兼容的汽車、緩沖、電壓輸出、智能數模轉換器 （DAC） 系列。這些器件功耗極低，采用微型 8 引腳 WSON 封裝。該功能集與微型封裝和低功耗相結合，使 DACx3401-Q1 成為 LED 和通用偏置點生成、電源控制和 PWM 信號生成等應用的絕佳選擇。

這些器件具有非易失性存儲器 （NVM）、內部基準電壓源和 PMBus 兼容 I^2^C 接口。DACx3401-Q1 使用內部基準電壓源或電源作為基準電壓源工作，并提供 1.8 V 至 5.5 V 的滿量程輸出。器件通過 I 進行通信^2^C 接口。這些設備支持 I^2^C標準模式、快速模式、快速模式plus。

DACx3401-Q1 因其先進的集成功能而成為智能 DAC 器件。這些智能 DAC 的力檢測輸出、PWM 輸出和 NVM 功能無需使用軟件即可實現系統性能和控制。
*附件：dac43401-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T一個
• 1 LSB INL 和 DNL（10 位和 8 位）
• 工作范圍廣：
  • 電源：1.8 V 至 5.5 V
• PMBus? 兼容 I^2^C接口
  • 標準、快速和快速模式加
  • 由A0引腳配置的四個從地址選項
  • 1.62伏伏IH的帶 V DD = 5.5 伏
• 用戶可編程非易失性存儲器（NVM、EEPROM）
  • 保存和調用所有寄存器設置
• 可編程波形生成：方波、斜坡波和鋸齒波
• 使用三角波形和 FB 引腳的脈寬調制 （PWM） 輸出
• 數字壓擺率控制
• 內部參考
• 極低功耗：1.8 V 時為 0.2 mA
• 靈活啟動：高阻抗或 10K-GND
• 微型封裝：8引腳WSON（2 mm × 2 mm）

參數

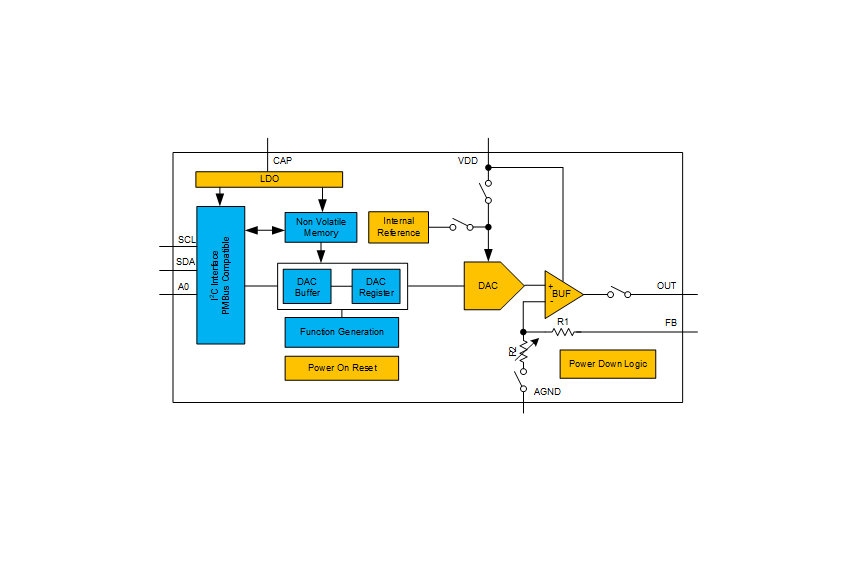

方框圖

DACx3401-Q1 系列（含 10 位 DAC53401-Q1 與 8 位 DAC43401-Q1）是德州儀器推出的 AEC-Q100 認證汽車級智能 DAC，核心優勢為低功耗、小封裝與多功能集成，專為車載 LED 驅動、電源控制等汽車電子場景設計。

核心參數與特性

• 分辨率與精度：DAC53401-Q1 為 10 位、DAC43401-Q1 為 8 位；INL 與 DNL 均為 ±1 LSB，總未調整誤差（TUE）低；增益誤差最大 ±0.5% FSR，偏移溫漂 ±10 μV/°C，精度穩定。
• 輸出與動態性能：輸出電壓范圍 0-VDD（1.8V-5.5V），支持內部 1.21V 參考（增益 1.5x/2x/3x/4x）；壓擺率 1 V/μs，建立時間 8μs-12μs，輸出噪聲低至 34 μVPP（0.1Hz-10Hz）。
• 供電與封裝：單電源供電 VDD 1.8V-5.5V，正常工作電流僅 0.5mA，掉電電流 80μA；8 引腳 WSON 封裝（2mm×2mm），工作溫度 - 40°C-125°C，符合汽車級溫度等級 1 要求。
• 接口規格：PMBus 兼容 I2C 接口，支持標準 / 快速 / 快速 + 模式，速率最高 1 MHz；A0 引腳可配置 4 種從機地址，適配多器件集成。

關鍵功能設計

• 非易失性存儲（NVM）：支持存儲所有寄存器配置，上電自動加載，實現 “設置即忘” 操作；內置 CRC 校驗，確保存儲數據完整性。
• 波形與 PWM 生成：可編程生成三角波、鋸齒波、方波，結合 FB 引腳可實現 PWM 輸出；支持?jǐn)?shù)字?jǐn)[率控制，步長與速率可編程，適配電壓漸變場景。
• 靈活工作模式：支持掉電模式（高阻 / 10kΩ-GND 可選）、PMBus 兼容模式（支持開機 / 關機 / 裕量調整等命令），無需處理器即可獨立工作。
• 校準與保護：內置電源復位（POR）電路，確保上電穩定；支持設備鎖定功能，防止誤寫寄存器，提升系統安全性。

典型應用場景

• 汽車電子：車載大燈 / 尾燈 LED 驅動、USB 充電控制、電源供應器裕量調整，滿足汽車級可靠性要求。
• 工業與車載控制：自適應電壓調節（AVS）、精密電路偏移與增益微調、獨立 PWM 控制回路，適配低功耗高精度控制場景。

設計與使用建議

• 電源與去耦：VDD 引腳就近并聯 0.1μF 陶瓷去耦電容，CAP 引腳需接 0.5μF-15μF 旁路電容，確保 LDO 穩定工作。
• 接口配置：I2C 總線 SCL/SDA 引腳需外接上拉電阻，A0 引腳根據需求連接 VDD/AGND/SCL/SDA 配置地址；啟用 PMBus 模式需設置 EN_PMBus 寄存器位。
• 布局注意：模擬信號與數字信號分區域布線，AGND 引腳需可靠接地；反饋引腳 FB 布線短而直，減少寄生參數影響控制精度。
• 校準與存儲：關鍵配置（如輸出范圍、擺率）建議寫入 NVM，避免上電重復配置；定期校驗 NVM CRC 狀態，確保配置數據無損壞。
