TPL1401是帶有緩沖游標的數字電位器（數字電位器）。與標準數字電位器不同，由于集成了緩沖游標，該器件在分壓器應用中提供了更高的負載調節。
*附件：tpl1401.pdf

該TPL1401通過集成的非易失性存儲器 （NVM） 和簡單的 I 使工廠校準和微調變得更加容易^2^C 數字接口與設備通信。本設備支持 I^2^C 標準模式 （100 kbps）、快速模式 （400 kbps） 和快速模式 plus （1 Mbps）。

該TPL1401使用內部基準電壓源或電源作為基準電壓源工作，并提供 1.8 V 至 5.5 V 的滿量程輸出。該器件還包括游標鎖定功能、用于電流吸收應用的反饋 （FB） 引腳以及兩個字節的用戶可編程 NVM 空間。該TPL1401具有上電復位 （POR） 電路，可確保所有寄存器都以默認設置或用戶使用 NVM 編程的設置啟動。數字電位器輸出在高阻抗模式下上電（默認）;可以使用NVM將此設置編程為10kΩ-GND。

該TPL1401體積小、功能豐富，是一款易于使用的構建塊器件，可集成到許多應用中。

該TPL1401的工作溫度范圍為–40°C至+125°C。

特性

• 256 位數字電位器，用于分壓器應用
• 1 LSB INL 和 DNL
• 工作范圍廣
  • 電源：1.8 V 至 5.5 V
  • 溫度范圍：–40°C 至 +125°C
• 緩沖游標，可改善負載調節
• 用于精密電流吸收應用的 FB 引腳
• 游標鎖定功能可防止意外寫入數字電位器
• 我^2^C接口
  • 標準、快速和快速加號模式
  • 1.62伏伏IH的帶 V DD = 5.5 伏
• 用戶可編程非易失性存儲器 （NVM/EEPROM）
  • 保存和調用所有寄存器設置
• 內部參考
• 極低功耗：1.8 V 時為 0.2 mA
• 靈活啟動：高阻抗或 10K-GND
• 微型封裝：8引腳WSON（2 mm × 2 mm）

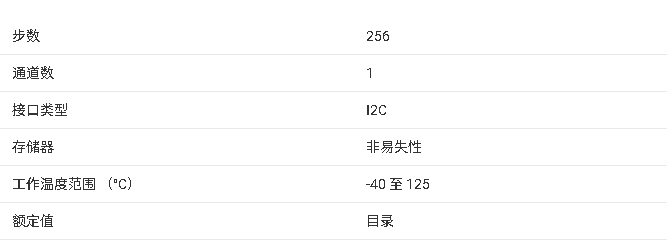

參數

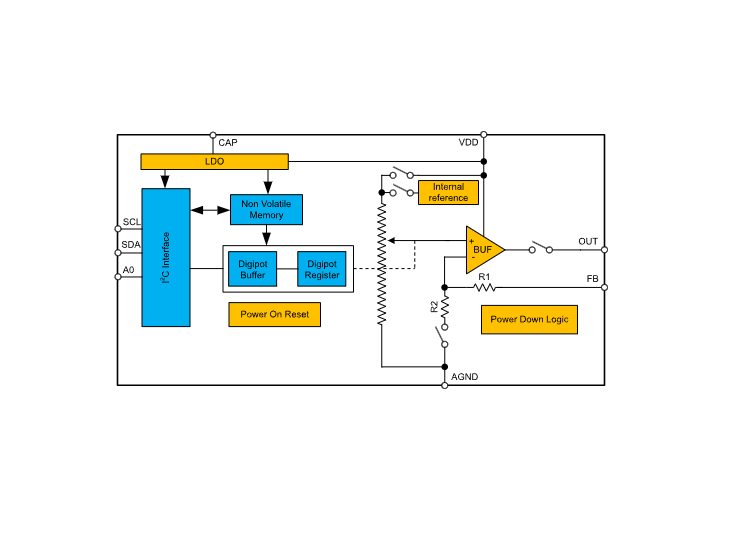

方框圖

TPL1401 是德州儀器推出的 256 抽頭高精度數字電位器（Digipot），核心優勢為緩沖滑臂設計、低功耗與非易失性存儲，專為電壓分壓、電流限制校準等通用模擬電路場景設計。

核心參數與特性

• 分辨率與精度：8 位分辨率（256 檔），INL 與 DNL 均為 ±1 LSB；偏移誤差最大 ±0.5% FSR，增益誤差最大 ±0.5% FSR，溫漂低至 ±0.0008% FSR/°C，精度穩定。
• 輸出與動態性能：輸出電壓范圍 0-VDD（1.8V-5.5V），支持內部 1.21V 參考（增益 1.5x/2x/3x/4x）；壓擺率 1 V/μs，建立時間 8μs-12μs，輸出噪聲低至 34 μVPP（0.1Hz-10Hz），負載調整率優異。
• 供電與封裝：單電源供電 VDD 1.8V-5.5V，正常工作電流典型值 0.5mA，掉電電流 80μA；8 引腳 WSON 封裝（2mm×2mm），工作溫度 - 40°C-125°C，適配寬溫場景。
• 接口規格：I2C 通信接口，支持標準 / 快速 / 快速 + 模式，速率最高 1 MHz；A0 引腳可配置 4 種從機地址，適配多器件集成。

關鍵功能設計

• 緩沖滑臂與反饋功能：集成輸出緩沖放大器，提升負載調節能力；FB 引腳支持精密電流吸收應用，適配 LED 驅動等電流限制場景。
• 非易失性存儲（NVM）：支持存儲寄存器配置與 2 字節用戶數據，上電自動加載，實現 “設置即忘”；內置 CRC 校驗，確保存儲數據完整性。
• 安全與保護：具備滑臂鎖定功能，防止誤寫寄存器；支持設備鎖定與解鎖機制，提升系統穩定性；內置電源復位（POR）電路，確保上電可靠。
• 靈活工作模式：支持掉電模式（高阻 / 10kΩ-GND 可選），軟件復位功能，可通過 I2C 同步更新多器件配置。

典型應用場景

• 通用電子設備：應急照明、條碼掃描器、智能音箱、視頻門鈴，用于亮度調節、信號校準。
• 電源與驅動電路：無繩吸塵器、機器人割草機、激光測距儀，適配可編程電流限制、電源電壓微調。

設計與使用建議

• 電源與去耦：VDD 引腳就近并聯 0.1μF 陶瓷去耦電容，CAP 引腳需接 1.5μF 以上旁路電容，保障內部 LDO 穩定工作。
• 接口配置：I2C 總線 SCL/SDA 引腳需外接上拉電阻，A0 引腳根據需求連接 VDD/AGND/SCL/SDA 配置地址；寫入 NVM 后需等待操作完成（NVM_BUSY bit 清零）。
• 布局注意：模擬信號與數字信號分區域布線，AGND 引腳可靠接地；OUT 與 FB 引腳布線短而直，減少寄生參數影響精度。
• 校準與存儲：關鍵校準參數（如電流限制閾值）建議寫入 NVM，避免上電重復配置；定期校驗 NVM CRC 狀態，確保配置數據無損壞。
