TPL0202配備兩個線性錐形數字電位器（DPOT），具有256個滑動位置。 每個電位器既可作為三端子電位器，也可以作為兩端子電阻器使用。這 TPL0202-10的端到端電阻為10 kΩ。

該DPOT可作為機械電位器的替代品使用，使用戶（或 軟件）用于數字控制和調節電阻。

TPL0202配備非易失性存儲器（EEPROM），可用于存儲擦拭器 啟動時自動召回的位置。TPL0202的內部寄存器可以被訪問 采用SPI兼容的數字接口。
*附件：tpl0202-10.pdf

特性

• 兩個分辨率為256位的電位器
• 非易失性存儲器擦拭設置
• 10-kΩ 端到端電阻（TPL0202-10）
• 快速啟動響應時間：<100微秒
• ±1 LSB INL，±0.5 LSB DNL（分壓模式）
• 12 ppm/°C 比值溫度系數
• SPI 串行接口
• 2.7至5.5伏單電源作
• 工作溫度范圍為–40°C至+105°C

參數

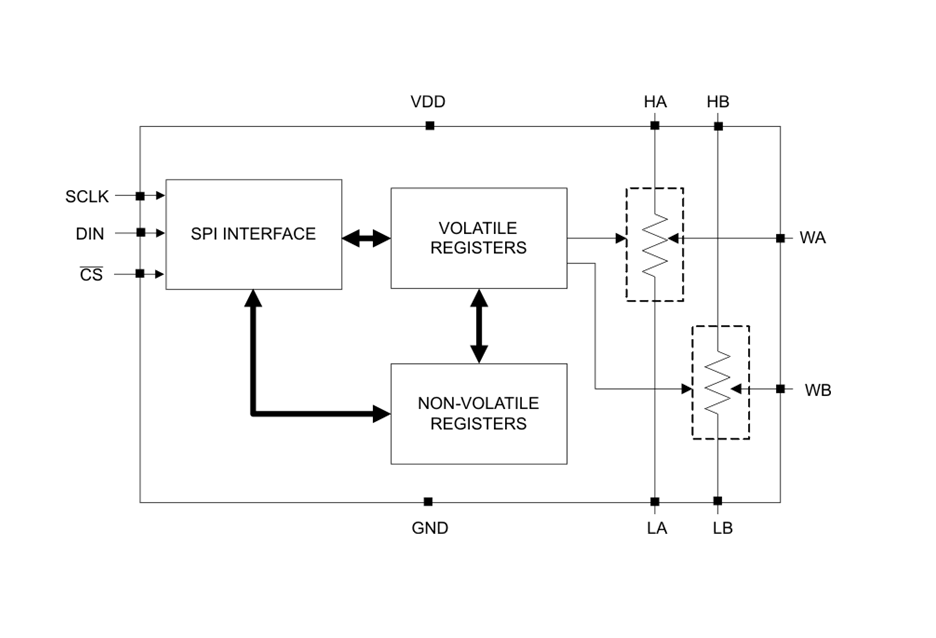

方框圖

?1. 產品概述?

• ?型號?：TPL0202-10（10 kΩ端到端電阻版本）
• ?類型?：256抽頭雙通道數字電位器
• ?核心特性?：
  • 集成兩個獨立控制的線性數字電位器
  • 每個電位器支持三端電位器或兩端變阻器模式
  • 內置非易失性存儲器（EEPROM），支持上電自動恢復設置
  • SPI串行接口通信（最高5 MHz時鐘頻率）
  • 工作電壓范圍：2.7V至5.5V
  • 工作溫度范圍：-40°C至+105°C

?2. 關鍵性能參數?

• ?分辨率?：256位置（8位）
• ?電阻值?：10 kΩ（端到端）
• ?線性誤差?：
  • 電壓分壓模式：±1 LSB INL，±0.5 LSB DNL
  • 變阻器模式：±1.5 LSB RINL，±0.5 LSB RDNL
• ?溫度系數?：12 ppm/°C（比例模式）
• ?響應時間?：
  • 上電響應時間：<100 μs
  • EEPROM寫入時間：20 ms

?3. 功能模式?

• ?電壓分壓模式?：
  • 使用H、W、L三個端子
  • 輸出電壓公式：VW = VL + (VH - VL) × D/256
• ?變阻器模式?：
  • H-W電阻：RHW = RTOT × (1 - D/256）
• ?變阻器模式?：
  • L-W電阻：RWL = RTOT × D/256

?4. 存儲器系統?

• ?易失性寄存器?：用于實時控制滑動端位置
• ?非易失性寄存器?：存儲上電默認位置（出廠設置為0x80，中間位置）

?5. 接口與編程?

• ?SPI接口?：3線制（CS、SCLK、DIN）
• ?命令格式?：
  • 寫入滑動端寄存器（命令00）
  • 寫入NV寄存器（命令01）
  • 復制滑動端到NV寄存器（命令10）
  • 復制NV到滑動端寄存器（命令11）

?6. 應用領域?

• 可調增益放大器和偏移修整
• 可調電源
• 傳感器修整與校準
• 機械電位器替代

?7. 封裝信息?

• ?封裝類型?：16引腳WQFN（3.00 mm × 3.00 mm）
• ?熱阻參數?：
  • 結到環境熱阻：73.2°C/W
  • 結到外殼熱阻：23.5°C/W

?8. 可靠性指標?

• ?ESD等級?：
  • 人體模型：±2500V
  • 充電設備模型：±1000V
• ?EEPROM壽命?：
  • 105°C時：1000次寫入周期
  • 25°C時：10000次寫入周期
• ?數據保持?：105°C下20年

?9. 典型應用示例?

• ?DAC電路?：結合運算放大器構建8位數模轉換器
• ?布局建議?：使用接地層、電源去耦、最小化走線長度

該器件適用于需要數字控制電阻或電壓分壓的各種精密電子系統，特別適合空間受限和需要非易失性存儲的應用場景。
