TPL0501裝置是一個單通道線性錐形數字電位器，擁有256個擦拭位置。該裝置可用作三端子電位器或兩端子電阻器。目前TPL0501端到端阻值為100 kΩ。TPL0501內部寄存器可以通過兼容SPI的接口訪問。TPL0501的名義溫度系數為35 ppm/°C。

該TPL0501提供8針SOT-23和
8針UQFN封裝，規格溫度范圍為–40°C至+125°C。
*附件：tpl0501-100.pdf

特性

• 單通道，256檔分辨率
• 100-kΩ端到端電阻選項
• 低溫系數：35 ppm/°C
• 兼容SPI的串行接口
• 2.7伏至5.5伏單電源工作
• ±20%的電阻容忍
• 工作溫度：–40°C至+125°C
• 根據JESD 22測試的ESD性能
  • 2000-V人體模型（A114-B，II類）

參數

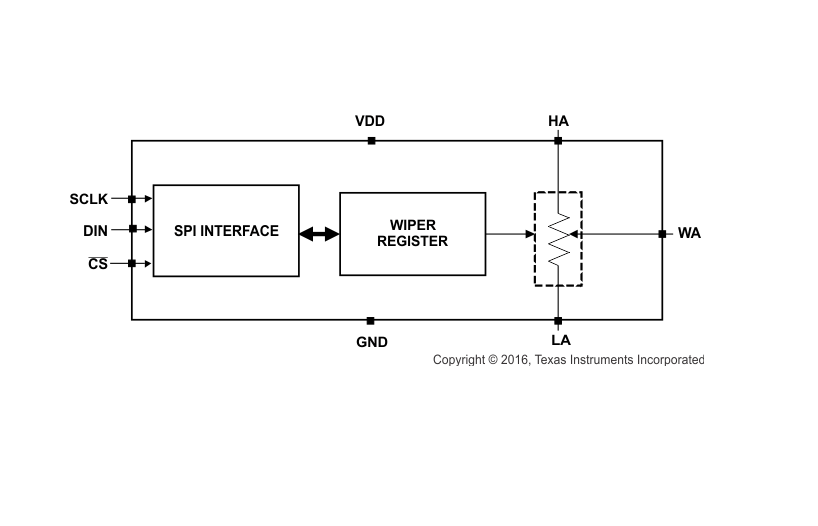

方框圖

TPL0501-100 是德州儀器（TI）推出的單通道線性抽頭數字電位器，具備 256 級 wiper 位置分辨率，端到端電阻 100 kΩ，支持 SPI 接口控制，可工作于分壓器模式或變阻器模式，適用于脈搏血氧儀、水表、攝像頭、醫療傳感器貼片等場景，兼具低功耗、寬溫工作及緊湊封裝特性。

一、芯片基礎信息與核心特性

1. 基礎規格

• 文檔與型號 ：文檔編號 SLIS136C，2011 年 9 月發布、2019 年 9 月修訂；僅一款型號 TPL0501-100，端到端電阻固定為 100 kΩ。
• 供電與溫度 ：單電源供電（VDD）2.7V-5.5V；工作溫度 - 40°C 至 125°C，存儲溫度 - 65°C 至 150°C，寬溫范圍適配嚴苛環境。
• 封裝與散熱 ：提供 8 引腳 SOT-23（1.63mm×2.90mm）和 UQFN（1.50mm×1.50mm）兩種封裝，UQFN 封裝結到板熱阻 26.8°C/W，散熱性能更優，適合空間受限場景。

2. 核心性能指標

• 電阻與線性度 ：端到端電阻（R_TOTAL）80 kΩ-120 kΩ（典型 100 kΩ），電阻公差 ±20%；wiper 電阻（R_W）25Ω-100Ω，端子電阻（R_H/R_L）50Ω-150Ω；溫度系數 35 ppm/°C，穩定性良好。
• 分辨率與精度 ：256 級 wiper 位置（0x00-0xFF），分壓器模式下 INL±1 LSB、DNL±0.5 LSB，零刻度誤差 0-2 LSB，滿刻度誤差 - 2-0 LSB，線性度優異。
• 接口與功耗 ：支持 SPI 3 線接口（CS、SCLK、DIN），SCLK 最高頻率 25 MHz，僅支持寫入操作；靜態電流 0.3 μA-8 μA，工作電流最大 500 μA，功耗較低。
• ESD 與可靠性 ：人體放電模型（HBM）±2000 V，帶電器件模型（CDM）±1000 V，靜電防護能力較強；端子泄漏電流 0.1 μA-1 μA，連續工作電流 ±5 mA，脈沖電流 ±20 mA。

二、關鍵功能模塊與工作原理

1. 核心功能模塊

• 單通道多模式架構 ：
  • 支持分壓器模式（H、W、L 三端子均使用）和變阻器模式（僅使用 H-W 或 W-L 兩端子），H 和 L 端子無極性限制，可靈活適配不同電路需求。
  • 內置 8 位 wiper 位置寄存器，上電默認位置為 0x80（中間位置，對應 50% 分壓），無掉電保持功能，重新上電后恢復默認值。
• SPI 接口控制 ：
  • 通過 SPI 接口寫入 8 位數據配置 wiper 位置，CS 拉低使能接口，數據在 SCLK 上升沿同步輸入，CS 拉高鎖存數據至寄存器并生效。
  • SPI 時序?qū)捤桑琒CLK 周期最小 40 ns，數據建立時間 5 ns、保持時間 5 ns，適配多數 MCU 的 SPI 主機。
• 關鍵電氣特性 ：
  • 分壓器模式帶寬 265 kHz（10 pF 負載），wiper 切換建立時間 3 μs，響應速度適中；總諧波失真（THD）0.005%，信號完整性良好。
  • 端子電容 H/L 端 15 pF、W 端 12 pF，寄生參數小，適配中低頻應用。

2. 工作原理

• 本質為數字化控制的電阻網絡，通過 SPI 接口接收主機指令，將 wiper 定位到 256 個抽頭中的指定位置，改變 H-W 和 W-L 間的電阻比例。
• 分壓器模式下，輸出電壓 V_W = (V_H - V_L) × (D/256)（D 為 wiper 位置十進制值，0≤D≤255）；變阻器模式下，H-W 間電阻 R_HW = R_TOTAL × (1 - D/256)，W-L 間電阻 R_WL = R_TOTAL × (D/256)，直接實現阻抗調節。

三、應用場景與設計建議

1. 典型應用

• 醫療設備 ：用于脈搏血氧儀、醫療傳感器貼片的參數校準，通過精確調節電阻實現信號增益或基準電壓校準。
• 工業與消費電子 ：水表的流量校準、攝像頭的參數調節、樓宇安全網關的信號適配，替代傳統電位器提升穩定性。
• 模擬電路調節 ：配合運算放大器，通過改變反饋電阻比例調節增益，或作為數模轉換器（DAC）核心組件，實現數字控制的模擬電壓輸出。

2. 設計注意事項

• 電源與上電序列 ：需先啟動 VDD，再為 H、L、W 端子施加電壓，避免保護二極管正向?qū)ǎ籚DD 引腳需就近并聯 0.1 μF-10 μF 去耦電容，濾除電源紋波。
• SPI 接口設計 ：SPI 信號線（CS、SCLK、DIN）需短距走線，避免干擾；CS 引腳為低有效，空閑時應保持高電平，防止誤觸發。
• 布局與散熱 ：模擬信號（H、W、L）與數字信號（SPI 引腳）分區域布線，共享接地平面并通過多過孔連接，降低串擾；SOT-23 封裝需預留足夠散熱空間，UQFN 封裝底部熱焊盤需焊接至 PCB 接地平面。
• ESD 防護 ：器件雖具備基礎 ESD 防護，但存儲和焊接時仍需采取防靜電措施，避免引腳懸空。

四、關鍵配置與操作要點

1. 核心功能配置

• 工作模式選擇 ：
  • 分壓器模式：同時使用 H、W、L 端子，V_H 和 V_L 可靈活設置（無極性限制），輸出電壓與 wiper 位置線性相關，適合電壓調節場景。
  • 變阻器模式：僅使用 H-W 或 W-L 端子， unused 端子可懸空或接 wiper，適合阻抗調節場景，需注意 wiper 電流不超過額定值。
• wiper 位置編程 ：
  • 編程時序：拉低 CS→在 SCLK 上升沿逐位輸入 8 位 wiper 位置數據（MSB 先行）→拉高 CS，數據立即生效。
  • 位置范圍：0x00 對應 wiper 靠近 L 端子（R_WL=0Ω），0xFF 對應 wiper 靠近 H 端子（R_HW≈0Ω），0x80 為中間位置（R_WL=R_HW=50 kΩ）。

2. 關鍵操作注意事項

• 上電后 wiper 默認位置為 0x80，無掉電保存功能，如需特定初始位置，上電后需通過 SPI 重新編程。
• 工作時 H、L、W 端子電壓不得超過 VDD+0.3 V 或低于 - 0.3 V，避免損壞內部 MOS 管；連續工作電流不得超過 ±5 mA，脈沖電流不得超過 ±20 mA。
• 分壓器模式下，wiper 輸出為高阻抗，建議通過運算放大器緩沖后再連接負載，避免負載影響分壓精度。
