TE Connectivity T9F PCB功率繼電器是32A、277V~AC ~微型繼電器，設計用于在最新能源和電源應用中產生控制。這些繼電器尺寸小，占位面積小，可確保為客戶節省空間。T9F繼電器符合AEC-Q200標準，在惡劣環境（適用于105°C環境）中具有高性能。T9F繼電器有各種線圈版本可供選擇（線圈代碼為9至48）。這些功率繼電器為電動汽車充電、電源、車載充電器、太陽能逆變器和電池儲能系統應用提供可靠的解決方案。

數據手冊：*附件：TE Connectivity T9F PCB功率繼電器數據手冊.pdf

特性

1極32A，1 form A (NO) 觸點
在惡劣環境中具有高性能
讓客戶能夠在其平臺上設計更小的產品
環境溫度高達105 °C (32 A)
小尺寸和占位面積
符合AEC-Q200標準

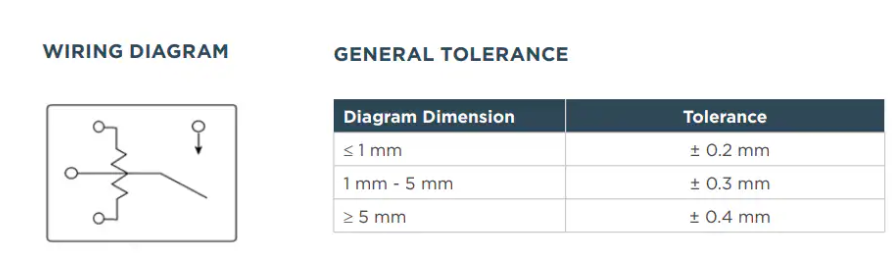

外形尺寸

TE Connectivity T9F PCB功率繼電器技術解析與應用指南

一、產品概述與核心特性

TE Connectivity T9F系列是一款32A微型功率繼電器，專為新能源和電源應用中的發電控制而設計。該產品線為電動汽車充電、電源供應、太陽能逆變器和電池儲能系統應用提供了值得信賴的可靠解決方案。

? 主要特性亮點： ?

?高電流能力?：32A額定電流，適用于105℃高溫環境
?緊湊設計?：顯著縮小的尺寸為客戶節省寶貴的PCB空間
?可靠性認證?：符合AEC-Q200標準，獲得UL認證

二、關鍵技術參數解析

1. 接觸器數據規格

?接觸布置?：1極32A，1形式A（常開）
?額定電壓?：277 VAC
?最大開關電壓?：277 VAC
?最大開關電流?：32 A
?最大斷流容量?：8864 KVA
?接觸材料?：AgSnO2（銀氧化錫）
?初始接觸電阻?：最大100mΩ（100 mA 6 VDC條件下）

2. 接觸額定值與壽命

?正常開啟狀態?：
- 接通16A，承載32A，斷開16A，277 VAC，105℃，阻性負載
- 32A 277VAC，85℃，阻性負載

? 機械耐久性： ?

帶負載：10,000次循環
無負載：1,000,000次循環

三、線圈驅動參數詳解

線圈版本配置（僅限線圈功率D類型）

線圈代碼	額定電壓(VDC)	操作電壓(VDC)	釋放電壓(VDC)	線圈電阻(Ω)	額定線圈功率(W)	保持功率(W)
9	9	7.2	0.45	67.5	1.2	≥0.192
12	12	9.6	0.6	120	1.2	≥0.192
24	24	19.2	1.2	480	1.2	≥0.192
48	48	38.4	2.4	1920	1.2	≥0.192

? 重要注意事項： ?

?環境溫度影響?：
- 在105℃環境溫度下，額定電壓通電200ms后，線圈電壓需降至額定電壓的40%-45%
- 在85℃環境溫度下，額定電壓通電200ms后，線圈電壓需降至額定電壓的45%-50%

四、絕緣與環境性能

絕緣數據

?開路觸點間初始介電強度?：2,000 Vrms
?觸點與線圈間初始介電強度?：4,000 Vrms
?初始絕緣電阻?：最小1000 MΩ
?觸點與線圈間間隙/爬電距離?：≥3/5 mm
?塑料部件阻燃等級?：UL94 V-0

環境適應性

?環境溫度范圍?：-40℃至+105℃
? 溫度循環（沖擊） ?：1000次循環，-40℃/+105℃
?冷存儲?：240小時，-40℃
?干熱存儲?：240小時，+105℃

五、應用設計考量

1. 散熱設計

繼電器連接和布線必須設計足夠的橫截面積，以確保電流流動和散熱，同時在繼電器適當通風的情況下保持接觸額定值。

2. 機械性能

? 沖擊（功能性，11ms） ?：30 g
? 沖擊（破壞性，6ms） ?：100 g
?振動?：10 Hz - 55 Hz，1.5 mm雙振幅

六、典型應用領域

? 主要應用場景： ?

車載充電器
電源供應/UPS系統
電動汽車充電站
光伏逆變器
電池儲能系統

七、選型指導與訂購信息

? 零件編號示例： ?

T9FV1D112,00000（12VDC線圈）
T9FV1D124,00000（24VDC線圈）
T9FV1D148,00000（48VDC線圈）
T9FV1D19,00000（9VDC線圈）
