該TLA2528是一款易于使用的8通道、多路復用、12位逐次逼近寄存器模數轉換器（SAR ADC）。八個通道可以獨立配置為模擬輸入、數字輸入或數字輸出。該器件具有用于ADC轉換過程的內部振蕩器。

TLA2528通過 I 進行通信^2^C兼容接口，支持標準模式（100 kHz）、快速模式（400 kHz）、快速模式（1 MHz）和高速模式（3.4 MHz）。最多八個 I^2^通過在ADDR引腳上連接電阻器，可以為TLA2528選擇C地址。
*附件：tla2528.pdf

特性

• 小包裝尺寸：
  • 3 毫米× 3 毫米 WQFN
• 8 個通道可配置為以下任意組合：
  • 多達 8 個模擬輸入、數字輸入或數字輸出
• 用于 I/O 擴展的 GPIO：
  • 漏極開路、推挽式數字輸出
• 寬工作范圍：
  • AVDD：2.35 V 至 5.5 V
  • DVDD：1.65 V 至 5.5 V
  • –40°C 至 +85°C 溫度范圍
• 我^2^C接口：
  • 高達 3.4 MHz（高速模式）
  • 8 個可配置的 I^2^C 地址
• 可編程平均濾波器：
  • 用于平均的可編程樣本量
  • 使用內部轉化進行平均
  • 平均輸出的 16 位分辨率

參數

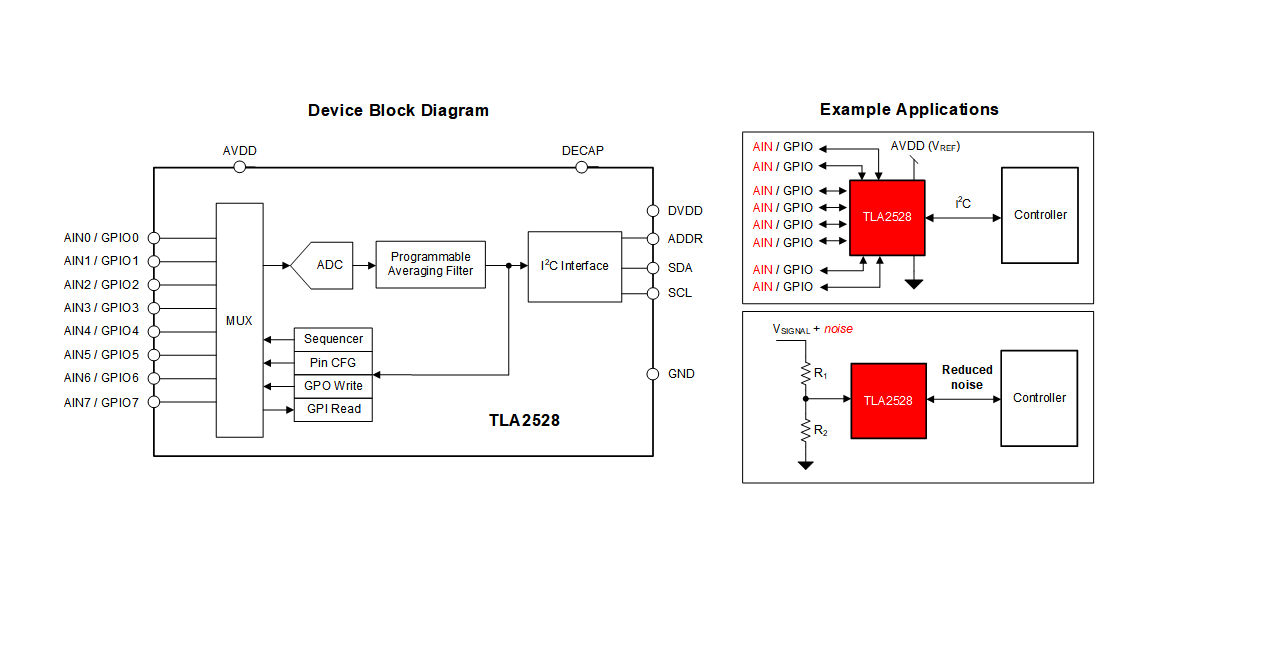

方框圖

TLA2528 是德州儀器推出的 8 通道 12 位逐次逼近型模數轉換器（SAR ADC），核心優勢為 I2C 接口兼容性、多功能通道配置、可編程平均濾波及小尺寸封裝，專為混合信號采集、工業控制及消費電子場景設計。

核心參數與特性

1. 基礎性能：分辨率 12 位，無丟失碼；DNL 典型值 ±0.45 LSB，INL 典型值 ±0.5 LSB，DC 精度優異；采樣電容 12 pF，輸入偏置電流典型值 ±3 nA。
2. 信號性能：2 kHz 輸入時 SINAD 達 72.8 dB、SNR 達 73.3 dB，動態性能出色；通道間串?dāng)_抑制能力強，適配多信號并行采集。
3. 輸入與供電：模擬輸入范圍 0 V 至 AVDD，AVDD 供電 2.35 V-5.5 V，DVDD 供電 1.65 V-5.5 V；工作溫度范圍 -40°C 至 85°C，采用 16 引腳 WQFN 封裝（3mm×3mm），占用空間小。
4. 附加特性：支持可編程平均濾波（2-128 倍過采樣），輸出 16 位增強分辨率結果；具備 ADC 偏移校準功能，降低溫漂影響。

核心功能模塊

• 通道配置：8 個通道可獨立配置為模擬輸入、數字輸入或數字輸出（GPIO），GPIO 支持推挽 / 開漏驅動模式，簡化混合信號系統設計。
• 通信接口：I2C 兼容接口，支持標準 / 快速 / 高速模式，最高時鐘頻率 3.4 MHz，可通過外部電阻配置 8 種 I2C 地址，適配多設備組網。
• 工作模式：支持手動模式（主機指定通道）和自動序列模式（內部通道 sequencer 循環），可通過寄存器配置啟用通道自動掃描。
• 數據輸出：支持 12 位原始數據輸出，可選擇附加 4 位通道 ID；平均濾波后輸出 16 位數據，提升測量精度。

應用場景

適用于移動機器人 CPU 板、機架服務器、城域數據中心互聯設備等，尤其適配需要多通道混合信號采集、高精度監測且對 PCB 空間要求苛刻的場景。

設計要點

1. 接口配置：I2C 總線負載需滿足要求（高速模式下 CB＜100 pF），ADDR 引腳通過外部電阻（11 kΩ/33 kΩ/100 kΩ 等）配置地址，推薦使用 5% 精度電阻。
2. 供電設計：AVDD 與 DVDD 可短接實現單電源供電，各電源引腳就近放置 1 μF 陶瓷去耦電容，DECAP 引腳需外接 0.1 μF-4.7 μF 去耦電容，保障供電穩定性。
3. 布局規范：模擬信號與數字線路分開布線，避免交叉干擾；AVDD 作為參考電壓，其去耦電容需靠近器件放置，采用低阻抗接地，減少噪聲引入。
4. 配置要點：通過 OSR_CFG 寄存器設置過采樣率，提升輸出分辨率；可通過 CAL 位啟動 ADC 偏移校準，優化低溫漂性能；自動序列模式下需通過 AUTO_SEQ_CH_SEL 寄存器配置啟用通道。
