TLA2021、TLA2022和TLA2024器件 （TLA202x） 是易于使用、低功耗、12 位 Δ-Σ （ΔΣ） 模數轉換器 （ADC），適用于任何類型的系統監控應用（例如電源或電池電壓監控、電流檢測或溫度測量）。TLA2021和TLA2022采用超小型、無引腳、10引腳X2QFN封裝，是單通道ADC，而TLA2024則具有靈活的輸入多路復用器（MUX），具有兩個差分或四個單端輸入測量選項。
*附件：tla2021.pdf

TLA202x 集成了基準電壓源和振蕩器。此外，TLA2022和TLA2024包括一個可編程增益放大器（PGA），其可選輸入范圍為±256 mV至±6.144 V，可實現大信號和小信號測量。

TLA202x 通過 I 進行通信^2^C 兼容接口，并在連續或單次轉換模式下運行。在單次轉換模式下，器件在一次轉換后自動斷電，從而顯著降低空閑期間的功耗。

所有這些功能以及寬工作電源電壓范圍使 TLA202x 適用于功率和空間受限的系統監控應用。

特性

• 業界成本最低的12位Delta-Sigma ADC
• 超小型 X2QFN 封裝：2 mm × 1.5 mm
• 高度集成：
  • 4 個單端或 2 個差分輸入使TLA2024成為業界最高的通道密度 ADC（每通道 0.75 mm2）
  • PGA（僅限TLA2022和TLA2024）
  • 電壓基準
  • 振蕩器
• 低電流消耗：150 μA
• 寬電源范圍：2 V 至 5.5 V
• 可編程數據速率：128 SPS至3.3 kSPS
• 我^2^C? 兼容接口：
  • 支持標準模式和快速模式
  • 三個引腳可選的 I^2^C 地址
• 工作溫度范圍：–40°C 至 +85°C

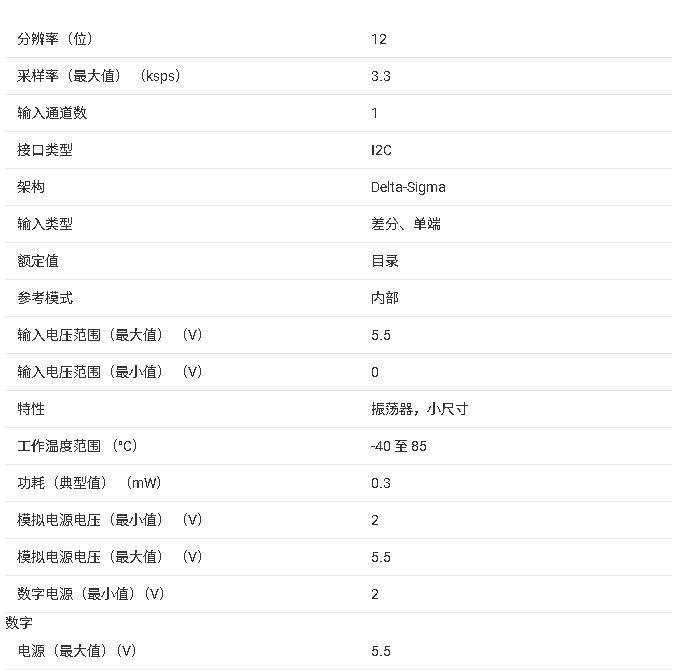

參數

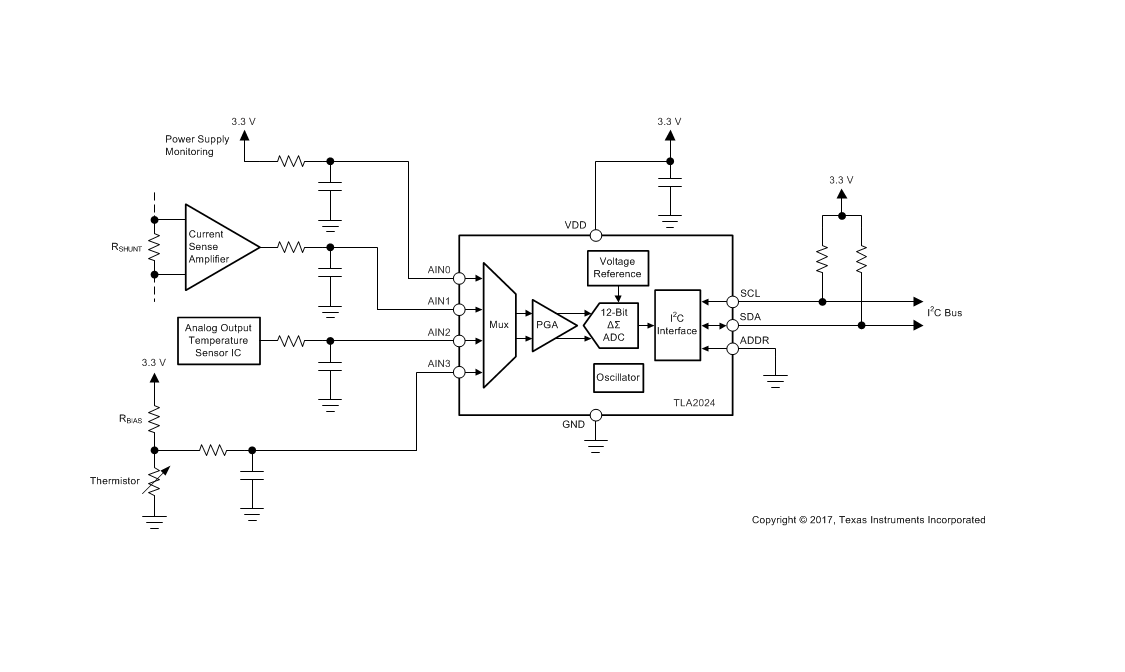

方框圖

TLA202x 系列（TLA2021、TLA2022、TLA2024）是低成本、超小尺寸的 12 位 ΔΣ 模數轉換器（ADC），專為系統監控應用設計，核心差異在于輸入通道數和是否集成 PGA，均采用 I2C 接口，兼具低功耗與小封裝優勢。

核心參數與特性

• 性能規格 ：12 位無失碼分辨率，數據速率可編程（128 SPS-3.3 kSPS），積分非線性（INL）典型值 1 LSB，增益誤差 0.05%，電源抑制比（PSRR）85 dB，共模抑制比（CMRR）90 dB。
• 供電與功耗 ：供電電壓范圍 2V-5.5V，工作電流典型值 150μA，掉電電流低至 0.5μA，單觸發模式轉換后自動掉電節能。
• 通道與輸入 ：TLA2021/2022 為單通道（1 路差分 / 單端），TLA2024 支持 2 路差分或 4 路單端輸入；TLA2022/2024 集成 PGA，滿量程范圍（FSR）可編程 ±0.256V 至 ±6.144V，TLA2021 固定 FSR ±2.048V。
• 接口與地址 ：I2C 兼容接口，支持標準模式（100 kHz）和快速模式（400 kHz）；通過 ADDR 引腳可選擇 3 種不同 I2C 地址，支持多器件級聯。
• 封裝與環境 ：10 引腳 1.5mm×2.0mm X2QFN 超小封裝，工作溫度范圍 -40°C 至 +85°C，ESD 防護等級 HBM ±2000V、CDM ±500V。

關鍵功能說明

• 工作模式 ：支持連續轉換和單觸發轉換模式，單觸發模式下轉換完成后自動進入掉電狀態，適合低功耗周期性測量場景。
• 信號處理 ：內置電壓基準和 1MHz 振蕩器，無需外部時鐘；ΔΣ 調制器搭配數字濾波器，單周期建立，有效抑制共模噪聲。
• 輸入配置 ：TLA2024 通過多路選擇器（MUX）靈活配置輸入方式，單端輸入時負端可內部接地或接 AIN3；模擬輸入具備 ESD 保護，支持 0V 至 VDD 絕對輸入電壓范圍。
• 數據格式與寄存器 ：轉換結果為 12 位二進制補碼，左對齊于 16 位數據字；通過配置寄存器設置輸入通道、PGA 量程、數據率和工作模式，支持 I2C 通用呼叫復位。
• 超時與容錯 ：I2C 接口具備 25ms 超時復位功能，可恢復中斷的串行通信。

典型應用場景

適用于個人電子設備（電視、平板、可穿戴設備、無人機）、家居廚房電器、樓宇自動化（暖通空調、煙霧探測器）、電池電壓 / 電流監測、溫度傳感，以及電池供電的便攜式儀器等系統監控場景。

應用設計要點

• 電源與去耦 ：VDD 引腳需配置至少 0.1μF 低 ESR 陶瓷去耦電容，且靠近引腳放置，減少電源噪聲耦合。
• 布局建議 ：分離模擬與數字信號路徑，模擬輸入 traces 盡量短且遠離數字電路；未使用的模擬輸入可懸空或接地，數字引腳避免懸空。
• 接口配置 ：I2C 總線的 SDA 和 SCL 引腳需外接 1kΩ-10kΩ 上拉電阻，電阻值根據總線速度和電容選擇；多器件級聯時通過 ADDR 引腳分配唯一地址。
• 輸入濾波 ：建議在模擬輸入端配置一階 RC 濾波器，抑制混疊和外部噪聲，差分濾波電容需大于共模濾波電容 10 倍以上，減少共模噪聲轉換。
