該TLA2518是一款易于使用的8通道、多路復用、12位、1MSPS、逐次逼近寄存器模數轉換器（SAR ADC）。八個通道可以獨立配置為模擬輸入、數字輸入或數字輸出。該器件具有用于ADC轉換過程的內部振蕩器。

該TLA2518通過SPI兼容接口進行通信，并支持通過一次轉換開始對多個數據樣本進行平均。內置的可編程平均濾波器有助于降低模擬輸入的噪聲，并減少主機需要讀取的數據樣本數量。
*附件：tla2518.pdf

特性

• 小包裝尺寸：
  • WQFN 3 毫米× 3 毫米
• 8 個通道可配置為以下任意組合：
  • 多達 8 個模擬輸入、數字輸入或數字輸出
• 用于 I/O 擴展的 GPIO：
  • 漏極開路、推挽式數字輸出
• 寬工作范圍：
  • AVDD：2.35 V 至 5.5 V
  • DVDD：1.65 V 至 5.5 V
  • –40°C 至 +85°C 溫度范圍
• 增強型SPI數字接口：
  • 高速、60MHz 接口
  • 通過 >13.5MHz SPI 實現全吞吐量
• 可編程平均濾波器：
  • 用于平均的可編程樣本量
  • 使用內部轉化進行平均
  • 16 位分辨率

參數

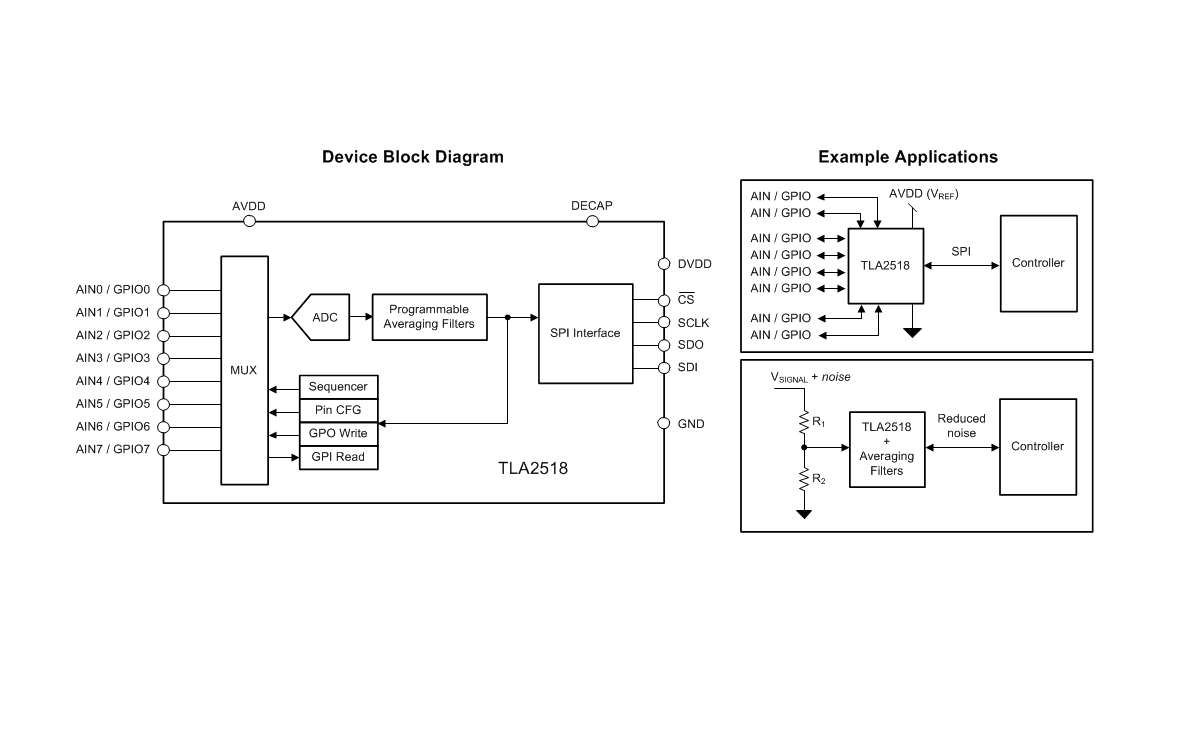

方框圖

TLA2518 是德州儀器推出的小型 8 通道 12 位 ADC，具備 SPI 接口和 GPIO 功能，適用于多種電子設備場景。

核心參數與特性

• 封裝與尺寸 ：采用 3mm×3mm 16 引腳 WQFN 封裝，帶裸露熱焊盤。
• 通道配置 ：8 個通道可獨立配置為模擬輸入、數字輸入或數字輸出，支持 I/O 擴展。
• 工作范圍 ：AVDD 供電 2.35V-5.5V，DVDD 供電 1.65V-5.5V，工作溫度 - 40°C 至 + 85°C。
• 性能指標 ：采樣率 1MSPS，12 位分辨率，DNL 和 INL 均為 ±0.5LSB，SNR 最高 73.1dB。
• 關鍵功能 ：內置可編程平均濾波器（1-128 倍采樣平均，輸出 16 位結果），增強型 SPI 接口（最高 60MHz，支持 4 種 SPI 協議），內部振蕩器用于轉換計時。

應用場景

適用于宏遠程無線電單元（RRU）、電池管理系統（BMS）、組串式逆變器和集中式逆變器等設備。

硬件與配置

• 引腳功能 ：包含模擬 / 數字通道引腳、電源引腳（AVDD、DVDD、GND）、SPI 接口引腳（SCLK、SDI、SDO、CS）及 DECAP 去耦引腳。
• 寄存器配置 ：通過 13 個核心寄存器配置工作模式、通道類型、SPI 協議、濾波參數等，支持寄存器讀寫和位操作。
• 工作模式 ：支持手動模式、即時模式和自動序列模式，滿足不同通道切換需求。

設計建議

• 電源去耦：AVDD、DVDD 和 DECAP 引腳需接 1μF 陶瓷去耦電容。
• 布局要求：模擬信號與數字信號路徑分離，避免噪聲干擾，熱焊盤需焊接至 PCB 接地平面。
• GPIO 配置：數字輸出支持開漏和推挽模式，需根據需求選擇外部上拉電阻。
