10 位 DAC53401 和 8 位 DAC43401 （DACx3401） 是引腳兼容的緩沖電壓輸出數模轉換器 （DAC） 系列。這些器件功耗非常低，采用微型 8 引腳 WSON 封裝。DACx3401 的功能集與微型封裝和低功耗相結合，是 LED 和通用偏置點生成、電源控制、數字化儀、PWM 信號生成和醫療警報音生成等應用的絕佳選擇。
*附件：dac53401.pdf

這些器件具有非易失性存儲器 （NVM）、內部基準電壓源和 PMBus 兼容 I^2^C 接口。DACx3401 使用內部基準電壓源或電源作為基準電壓源工作，并提供 1.8 V 至 5.5 V 的滿量程輸出。器件通過 I 進行通信^2^C 接口。這些設備支持 I^2^C 標準模式、快速模式和快速+模式。

DACx3401 功能豐富，包括 PMBus 電壓裕度命令、用戶可編程高阻抗功率、獨立波形發生器、醫療報警音發生器、專用反饋引腳等。

DACx3401的工作溫度范圍為–40°C至+125°C。

特性

• 1 LSB INL 和 DNL（10 位和 8 位）
• 工作范圍廣
  • 電源：1.8 V 至 5.5 V
  • 溫度范圍：–40°C 至 +125°C
• PMBus? 兼容 I^2^C接口
  • 標準、快速和快速+模式
  • 數字壓擺率控制
  • 1.62伏伏IH的帶 V DD = 5.5 伏
• 用戶可編程非易失性存儲器 （NVM/EEPROM）
  • 保存和調用所有寄存器設置
• 可編程波形生成：方波、斜坡波和鋸齒波
• 預編程醫療警報音生成模式：低、中、高優先級警報
• 內部參考
• 極低功耗：1.8 V 時為 0.2 mA
• 靈活啟動：高阻抗或 10K-GND
• 微型封裝：8引腳WSON（2 mm × 2 mm）

參數

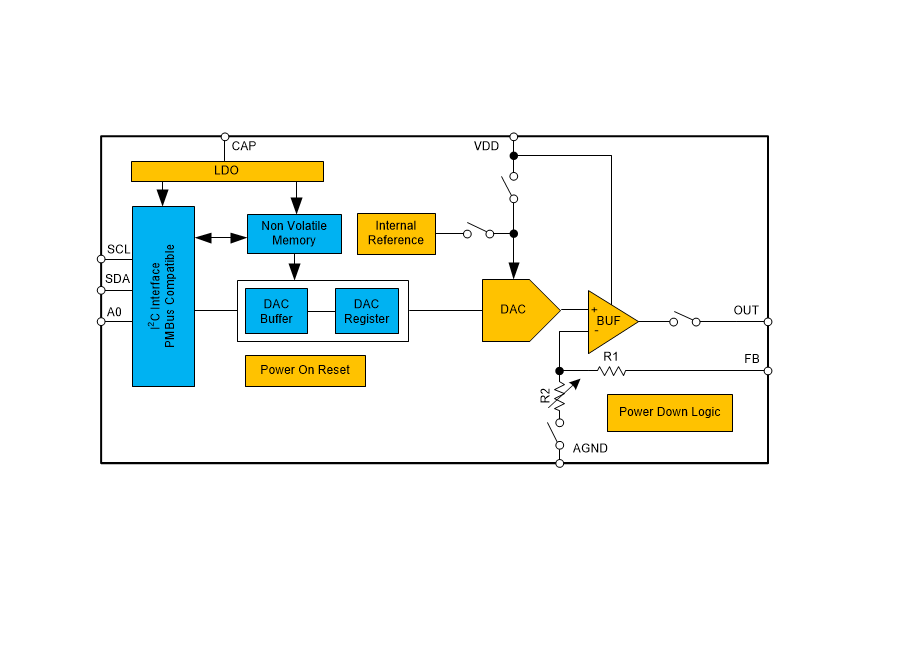

方框圖

DACx3401 系列是德州儀器推出的小尺寸、低功耗數模轉換器（DAC）家族，包含 10 位 DAC53401 和 8 位 DAC43401 兩款型號，主打多功能集成與緊湊封裝設計。

核心參數與特性

• 分辨率與線性度 ：分辨率分別為 10 位（DAC53401）和 8 位（DAC43401），INL 和 DNL 均為 ±1 LSB，保證單調輸出。
• 供電與功耗 ：供電電壓 1.8V-5.5V，1.8V 時功耗僅 0.2mA，支持高阻抗或 10kΩ-GND 兩種啟動模式。
• 接口與控制 ：兼容 PMBus 的 I2C 接口，支持標準模式（100kbps）、快速模式（400kbps）和快速 + 模式（1Mbps）；內置非易失性存儲器（NVM），可保存寄存器配置。
• 核心功能 ：支持方波、三角波、鋸齒波可編程波形生成，預設低 / 中 / 高優先級醫療報警音模式；具備數字?jǐn)[率控制、電壓裕量調節功能，內置 1.21V 參考電壓（支持 1.5x/2x/3x/4x 增益配置）。

應用場景

適用于機架服務器、應急照明、汽車 USB 充電、條碼掃描儀、有源天線系統（AAS）、PLC 控制器，以及 LED 偏置、電源裕量控制、醫療報警生成等場景。

封裝與訂購信息

• 采用 2mm×2mm 8 引腳 WSON 封裝，引腳間距 0.5mm，帶裸露熱焊盤。
• 量產型號包括大卷帶（3000 片 / 卷）和小卷帶（250 片 / 卷）版本，符合 RoHS 標準。
• 引腳鍍層為 NIPDAU/SN，MSL 等級 1，峰值回流溫度 260°C，工作溫度 - 40°C 至 125°C。
