10 位 DAC53701 和 8 位 DAC43701 （DACx3701） 是引腳兼容的緩沖電壓輸出智能數模轉換器 （DAC） 系列。這些器件功耗非常低，采用微型 8 引腳 WSON 封裝。DACx3701 的功能集與微型封裝和低功耗相結合，使其成為電器門淡入淡出、帶 PWM 輸入的無處理器 LED 調光、通用偏置點生成、電壓裕度和縮放、PWM 信號生成和醫療報警音生成等應用的絕佳選擇。
*附件：dac53701.pdf

這些器件具有非易失性存儲器 （NVM）、內部基準電壓源、PMBus 兼容 I^2^C 接口和通用輸入。DACx3701 使用內部基準電壓源或電源作為基準電壓源工作，并提供 1.8 V 至 5.5 V 的滿量程輸出。

DACx3701 因其先進的集成功能而成為智能 DAC 器件。智能 DAC 具有力感應輸出、基于 GPI 的功能觸發、醫療警報、PWM 輸出和 NVM 功能，無需使用軟件即可實現系統性能和控制。

特性

• 1 LSB INL 和 DNL（10 位和 8 位）
• 工作范圍廣
  • 電源：1.8 V 至 5.5 V
  • 溫度范圍：–40°C 至 +125°C
• 基于通用輸入 （GPI） 的功能觸發
• PMBus? 兼容 I^2^C接口
  • 標準、快速和快速模式加
  • 使用廣播地址配置的四個設備地址選項
  • 1.62伏伏IH的帶 V DD = 5.5 伏
• 用戶可編程非易失性存儲器 （NVM/EEPROM）
  • 保存和調用所有寄存器設置
• 可編程波形生成：方形波、三角波和鋸齒波
• 使用三角波形和 FB 引腳的脈寬調制 （PWM） 輸出
• 預編程醫療警報音生成模式：低、中和高優先級警報
• 數字壓擺率控制
• 內部參考
• 極低功耗：1.8 V 時為 0.2 mA
• 靈活啟動：高阻抗或 10K-GND
• 微型封裝：8引腳WSON（2 mm × 2 mm）

參數

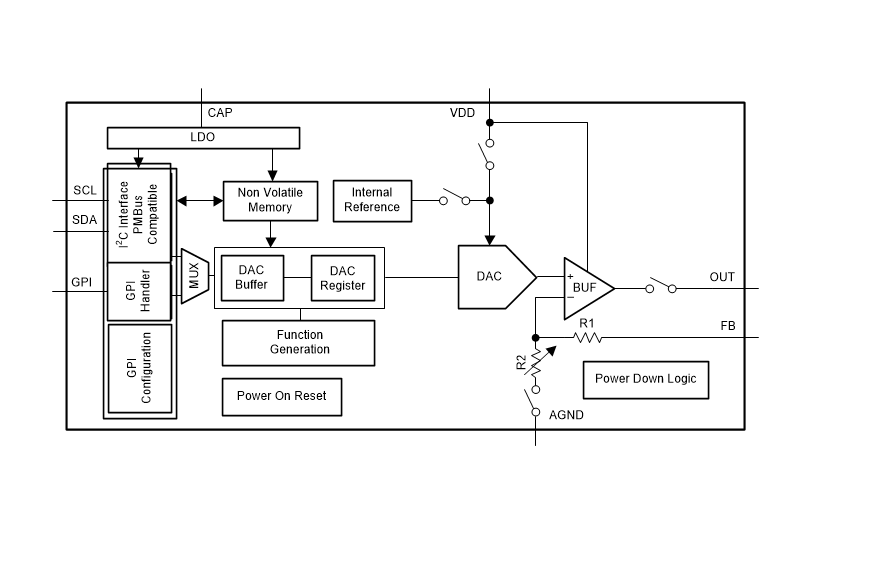

方框圖

DAC53701 是德州儀器推出的 10 位智能電壓輸出 DAC，核心優勢為低功耗、多功能集成與小巧封裝，專為醫療設備、家電控制、電源管理等場景設計，支持無處理器獨立運行。

核心參數與特性

• 分辨率與精度：10 位分辨率，INL 與 DNL 均為 ±1 LSB；偏移誤差 ±0.5% FSR，增益誤差 ±0.5% FSR，溫漂特性優異（偏移溫漂 ±0.0003% FSR/°C，增益溫漂 ±0.0008% FSR/°C）。
• 輸出與參考：輸出電壓范圍 0-5.5V，支持電源電壓作為參考（增益 1x）或內置 1.21V 參考（增益可選 1.5x/2x/3x/4x）；輸出擺率 1V/μs，建立時間 8μs（10% FSR），支持高阻 / 10kΩ-GND 上電模式。
• 供電與封裝：供電電壓 1.8V-5.5V，典型功耗 0.225mA（5.5V），掉電功耗 80μA；采用 8 引腳 WSON 封裝（2mm×2mm），工作溫度 - 40°C-125°C。
• 接口規格：兼容 PMBus 的 I2C 接口，支持標準模式（100kbps）、快速模式（400kbps）與快速模式 +（1Mbps）；支持 4 種從機地址配置，支持廣播地址同步更新。

關鍵功能設計

• 智能觸發與控制：通用輸入（GPI）可配置為電源 - down、電壓裕量調節、波形生成觸發或醫療報警觸發，支持邊緣觸發模式，實現無處理器操作。
• 波形與報警生成：內置方波、三角波、鋸齒波生成功能，可通過 FB 引腳實現 PWM 輸出；支持低 / 中 / 高三級醫療報警音生成，可配置脈沖占空比（80ms-200ms）與間隔時間（2.55s-4.00s）。
• 非易失性存儲（NVM）：支持存儲所有寄存器配置，上電自動加載；具備 CRC 校驗功能，確保數據完整性，擦寫壽命可達 20000 次（-40°C-85°C），數據 retention 達 50 年（25°C）。
• 數字?jǐn)[率控制：可編程步長（1-32 LSB）與步長時間（4μs-4.9152ms），實現平滑電壓過渡，適配燈光漸變、電源裕量調節等場景。

典型應用場景

• 醫療設備：呼吸機、輸液泵、麻醉機等的報警音生成（符合 IEC60601-1-8 標準），支持三級優先級報警定制。
• 家電控制：烤箱、冰箱等的門燈漸變控制，通過 GPI 觸發無軟件依賴的 fade-in/fade-out 功能。
• 電源管理：服務器、通信設備的電源裕量調節（±10% 范圍），實現電壓校準與測試。
• 工業控制：LED 調光、傳感器偏置電壓生成、可編程比較器應用（如煙霧探測器）。

設計與使用建議

• 電源與去耦：VDD 引腳就近并聯 0.1μF 去耦電容，CAP 引腳（內置 LDO）需接 1.5μF 電容到 AGND；模擬地與數字地單點連接，減少干擾。
• 接口配置：I2C 的 SCL/SDA 引腳需外接上拉電阻；GPI 引腳未使用時需拉高或拉低，避免懸空。
• 布局注意：模擬信號與數字信號分區域布線，參考引腳旁路電容靠近器件擺放；輸出端建議添加 RC 濾波，優化噪聲性能（輸出噪聲密度 0.2μV/√Hz@1kHz）。
• 校準與存儲：上電后建議通過 NVM 加載預設配置；修改關鍵參數后需執行 NVM 編程，確保掉電后配置保留。
