在30V以下的低壓應用中，精準的電流監控對實現系統保護至關重要。FP130A與FP355是兩款專為此設計的高端電流檢測芯片。FP130A可精確監測電流大小與方向，協助MCU智能判斷設備狀態，從而實現過流與短路等保護功能；FP355則通過高端采樣技術，有效防止“虛地”問題，保障系統穩定運行。它們共同為逆變器、儲能電池、太陽能控制器及BMS等應用提供了穩定可靠的電流檢測解決方案。

一、 FP130A
FP130A是一種寬共模范圍高側軌電流測量IC。它適用于電源系統，如電池充電器或開關電源的應用。它包括一個差分輸入放大器和一個具有發射極輸出的NPN晶體管。有三個外部電阻，軌道電流信號可以很容易地轉換為IC輸出引腳的放大電壓信號。此外，還可以通過改變這三個外部電阻器的值來調整增益。
技術參數：
?獨立電源電壓：2.7~28V
?寬輸入共模電壓：2.7至28V
?源電流發射器輸出
?3個電阻器增益設置
?工作溫度范圍：-20℃至+125℃
?封裝：SOT23-5L
芯片腳位及封裝圖：

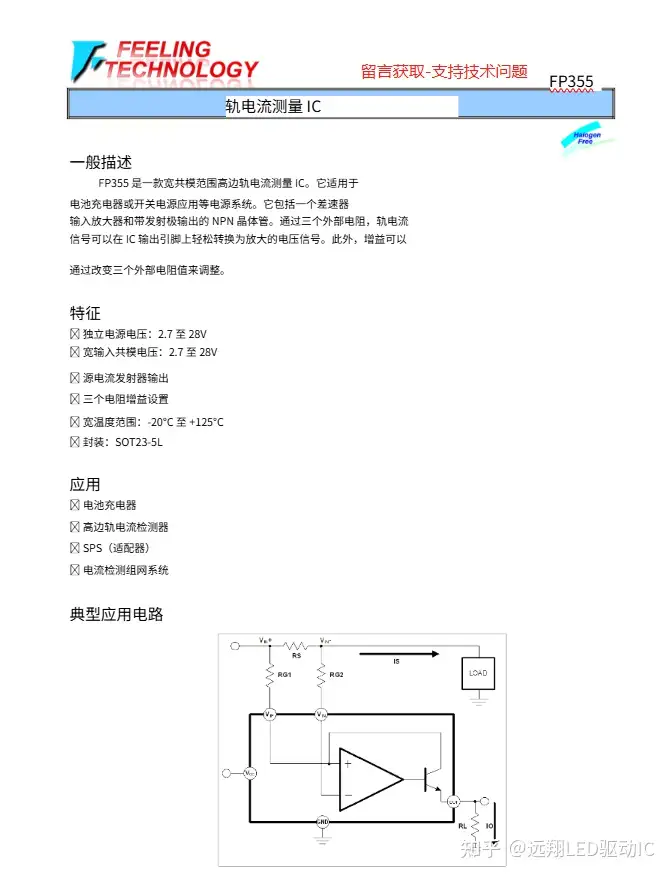

應用規格書：

二、 FP355
FP355是一款具有寬共模電壓范圍的高側電流檢測芯片，專為電源管理系統（如電池充電器與開關電源）而設計。該芯片內部集成差分輸入放大器與采用射極跟隨輸出的NPN晶體管，能夠通過僅三個外部電阻，將流經檢測電阻的電流信號轉換為按比例放大的輸出電壓，便于后端電路采集。此外，通過調整這三個外部電阻的阻值，用戶可以靈活配置整個檢測電路的增益，從而適配不同的電流檢測范圍。
技術參數:
?獨立電源電壓：2.7~24V
?寬輸入共模電壓：2.7至24V
?源電流發射器輸出
?3個電阻器增益設置
?工作溫度范圍：-20℃至+125℃
?封裝：SOT23-5L
芯片腳位及封裝圖：

應用規格書：

三、應用場景
FP130A與FP355均適用于低壓30V以下的逆變器、儲能系統、太陽能控制器及BMS電池管理應用。

FP130A/FP35都具備精確的電流監測與智能保護能力，能夠?qū)崟r采集電流數據并準確判斷設備狀態，實現系統的智能化管理；采用高側采樣架構，有效防止虛地問題的發生，確保系統獲得穩定的電流檢測基準?？筛鶕?jù)系統設計需求應用于不同環節，為提升整體性能提供支持。
