DAC8740H和DAC8741H （DAC874xH） 是兼容 HART、FOUNDATION 現場總線?和 PROFIBUS PA 的低功耗調制解調器，專為工業過程控制和工業自動化應用而設計。^?^

在HART模式下，DAC874xH集成了作為半雙工HART物理層調制解調器運行所需的所有電路，在從配置或主配置中，具有最少的外部濾波組件。在FOUNDATION現場總線模式下，DAC874xH集成了所有必需的電路，以作為半雙工FOUNDATION現場總線兼容H1控制器和MAU運行。
*附件：dac8740h.pdf

HART、FOUNDATION 現場總線或 PROFIBUS PA 數據流可以通過 UART 接口或由 SPI 接口訪問的集成 FIFO 從微控制器傳輸。SPI接口包括一個SDO引腳，用于菊花鏈支持、各種中斷和其他擴展功能。

特性

• 符合 HART 標準的物理層調制解調器
  • 1200Hz、2200Hz HART FSK 正弦波
  • 寄存TX信號的可編程幅度（僅限D(zhuǎn)AC8741H）
  • 集成 RX 解調器和帶通濾波器，外部元件最少
• FOUNDATION 現場總線兼容 H1 控制器和介質連接單元 （MAU）
  • 基于曼徹斯特編碼總線供電 （MBP） 的 31.25 kbit/s 通信
  • 集成曼徹斯特編碼器和解碼器
  • 與 PROFIBUS PA 兼容
• 低靜態電流：在典型工業工作溫度范圍（–40°C 至 +85°C）下最大 180 μA。
• 集成1.5V基準電壓源
• 靈活的時鐘選項
  • 內部振蕩器
  • 外部晶體振蕩器
  • 外部CMOS時鐘
• 數字接口
  • DAC8740H：UART
  • DAC8741H：SPI
• 可靠性：CRC誤碼檢查、看門狗定時器（僅限D(zhuǎn)AC8741H）
• 寬工作溫度：–55°C 至 +125°C
• 4mm × 4mm QFN 封裝

參數

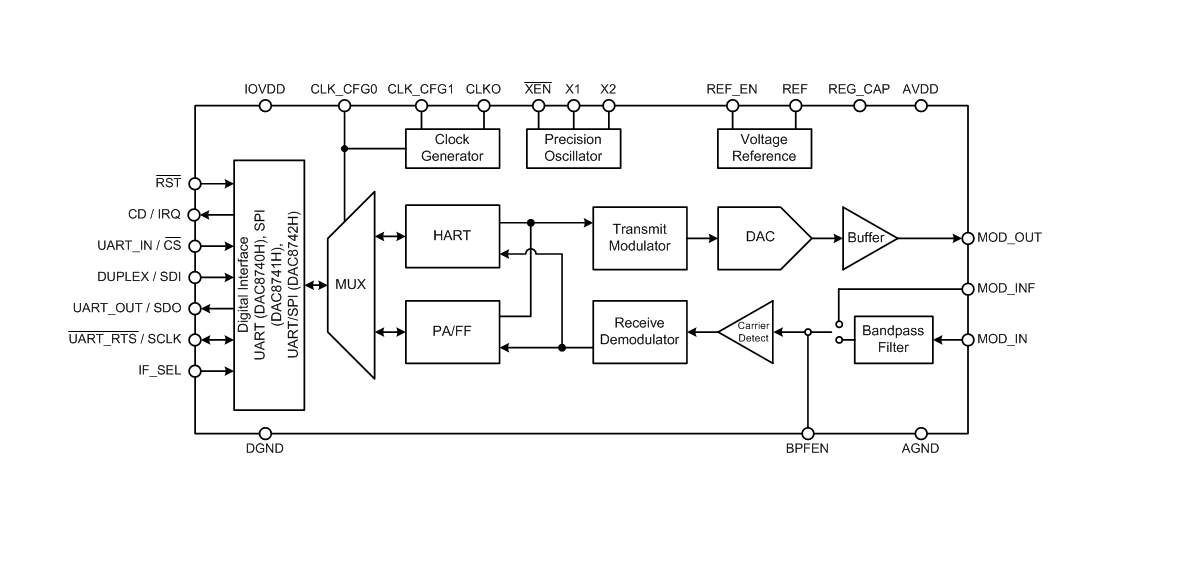

方框圖

DAC8740H 和 DAC8741H 是兼容 HART?、FOUNDATION Fieldbus? 及 PROFIBUS PA 協議的低功耗調制解調器，適用于工業過程控制與自動化場景，核心差異在于數字接口（DAC8740H 為 UART，DAC8741H 為 SPI），集成豐富功能以減少外部元件需求。

核心參數與特性

• 通信協議支持 ：HART 模式支持 1200Hz/2200Hz FSK 正弦波信號，F(xiàn)OUNDATION Fieldbus/ PROFIBUS PA 模式支持 31.25 kbit/s 曼徹斯特編碼通信。
• 供電與功耗 ：模擬供電 2.7V-5.5V，數字供電 1.71V-5.5V，典型靜態電流最高 180μA（工業溫度范圍 -40°C 至 +85°C），掉電模式最低 30μA。
• 集成功能 ：內置 1.5V 參考電壓（典型漂移低）、帶通濾波器、曼徹斯特編解碼器、載波檢測電路；DAC8741H 額外支持 CRC 校驗和看門狗定時器。
• 時鐘與接口 ：支持內部振蕩器、外部晶體振蕩器、外部 CMOS 時鐘三種時鐘模式；UART 接口波特率 1200Hz（HART）/57.6kHz（FF/PA），SPI 接口速率最高 12.5MHz。
• 封裝與環境 ：24 引腳 4mm×4mm VQFN 封裝，工作溫度范圍 -55°C 至 +125°C，ESD 防護等級 HBM ±8000V、CDM ±1500V。

關鍵功能說明

• 工作模式 ：支持半雙工通信，HART 模式實現 FSK 調制解調，F(xiàn)F/PA 模式實現曼徹斯特編碼解碼；支持全雙工自測模式，可驗證收發信號鏈功能。
• 載波檢測與 Jabber 抑制 ：HART 模式通過 CD 引腳檢測有效載波，F(xiàn)F/PA 模式具備 Jabber 抑制功能，防止長時間持續傳輸，超時可通過寄存器編程（2.048ms 步進）。
• 參考電壓配置 ：可通過 REF_EN 引腳或寄存器選擇內置 1.5V 參考或外部 2.375V-2.625V 參考，滿足不同精度需求。
• 數據緩沖與中斷 ：SPI 接口配備 16 字節深的收發 FIFO，支持閾值中斷；UART 接口通過 FIFO 緩沖數據，避免溢出。
• 復位與掉電 ：RST 引腳兼具硬件復位和掉電功能，掉電時禁用內部參考與調制解調電路，保留時鐘配置以縮短喚醒時間。

典型應用場景

適用于工業過程控制與自動化系統、PLC 或 DCS I/O 模塊、現場傳感器變送器（如 4mA-20mA 兩線制變送器），支持 HART 數字通信與模擬信號并行傳輸，可實現設備校準、診斷數據交互。

應用設計要點

• 電源與去耦 ：模擬電源（AVDD）和數字電源（IOVDD）需分別配置 0.1μF-1μF 低 ESR 陶瓷去耦電容，且靠近引腳放置，減少噪聲耦合。
• 布局建議 ：分離模擬與數字電路區域，參考電壓和電源的去耦電容盡量貼近引腳；XTAL 線路優化長度以降低寄生電容，減少電流消耗。
• 濾波器配置 ：通過 BPF_EN 引腳選擇內置或外部帶通濾波器，HART 模式需在 MOD_OUT 引腳并聯 5nF-22nF 電容，F(xiàn)F/PA 模式為 0pF-100pF。
• 寄存器配置 ：通過寄存器設置時鐘模式、參考電壓、FIFO 閾值、Jabber 超時時間等參數；SPI 接口支持 24 位 / 32 位（帶 CRC）幀格式，可通過寄存器屏蔽特定中斷事件。
