引腳兼容的DAC37J82/DAC38J82系列是一款非常低功耗、16位、雙通道、 1.6/2.5 GSPS 數模轉換器 （DAC），帶JESD204B接口。最大輸入數據速率 是 1.23 GSPS。

數字?jǐn)?shù)據通過 1、2、4 或 8 個可配置串行JESD204B輸入到設備 通道運行速度高達 12.5 Gbps，具有片上端接和可編程均衡功能。界面 允許JESD204B子類 1 基于 SYSREF 的確定性延遲和多個 設備。
*附件：dac37j82.pdf

該器件具有簡化復雜發射架構設計的功能。 完全可旁路的 2 倍至 16 倍數字插值濾波器，阻帶衰減超過 90 dB 簡化數據接口和重建過濾器。片上 48 位數控 振蕩器 （NCO） 和獨立的復雜混頻器可實現靈活準確的載體放置。

高性能低抖動 PLL 簡化了器件的時鐘，而不會顯著降低 對動態范圍的影響。數字正交調制器校正 （QMC） 和群延遲 校正 （QDC） 可對增益、失調、相位和組延遲進行完整的 IQ 補償 直接上變頻應用中的通道?？删幊坦β?a href="http://www.brongaenegriffin.com/tags/放大器/" target="_blank">放大器 （PA） 保護 機制可用于在電源行為異常的情況下提供 PA 保護 檢測到輸入數據。

DAC37J82/DAC38J82系列提供四個模擬輸出，來自內部兩個數據 數字路徑可以通過輸出路由到這四個DAC輸出中的任意兩個 復 用。

特性

• 分辨率：16 位
• 最大采樣率：
  • DAC37J82：1.6 GSPS
  • DAC38J82：2.5 GSPS
• 最大輸入數據速率：1.23GSPS
• JESD204B界面
  • 8 JESD204B串行輸入通道
  • 每通道 12.5 Gbps 最大比特率
  • 子類 1 多 DAC 同步
• 片內極低抖動PLL
• 可選 1x -16x 插值
• 具有 48 位 NCO/ 或 ±n×Fs/8 的
  獨立復雜混頻器
• 寬帶數字正交調制器
  校正
• Sinx/x 校正濾波器
• 分?jǐn)?shù)樣本組延遲校正
• 通過輸出多路復用器靈活路由到四個模擬輸出
• 3/4線串行控制總線（SPI）
• 集成溫度傳感器
• JTAG 邊界掃描
• 與四通道
  DAC37J84/DAC38J84引腳兼容
• 功耗：2.5GSPS 時為 1.1W
• 封裝：10x10mm，144 球倒裝芯片 BGA

參數

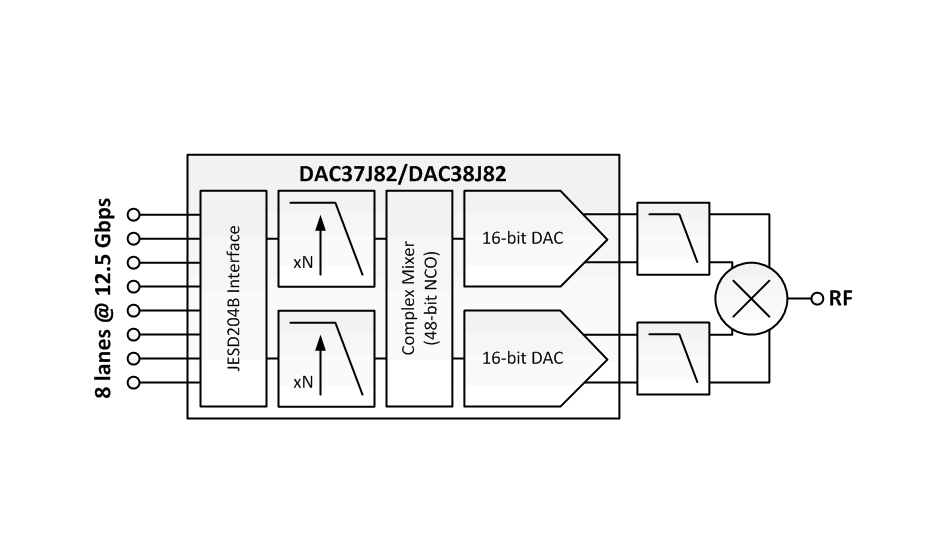

方框圖

DAC37J82/DAC38J82 是德州儀器推出的高性能雙路 16 位數模轉換器（DAC），核心優勢為高速采樣、寬帶寬及豐富數字信號處理功能，支持 JESD204B 高速接口，廣泛應用于蜂窩基站、寬帶通信、雷達等對性能要求嚴苛的場景。

一、核心產品參數

1. 基礎規格

• 分辨率與通道：16 位分辨率，雙路獨立通道，支持 4 路模擬輸出靈活路由
• 采樣與數據速率：DAC37J82 最高 1.6 GSPS 采樣率，DAC38J82 最高 2.5 GSPS；最大輸入數據率 1.23 GSPS
• 封裝與溫度：144 球倒裝芯片 BGA 封裝（10.00mm×10.00mm）；工作溫度 -40°C 至 85°C
• 電源與功耗：支持多電壓供電（0.9V/1.8V/3.3V），2.5 GSPS 時典型功耗 1.1W，1.6 GSPS 時典型功耗 0.884W

2. 性能特性

• 靜態性能：DNL 最大 ±4 LSB，INL 最大 ±6 LSB，增益誤差最大 ±2% FSR，通道間匹配誤差 ±2% FSR
• 動態性能：2.5 GSPS 采樣、20 MHz 輸出時，無雜散動態范圍（SFDR）典型 79 dBc；三階交調失真（IMD3）典型 83 dBc
• 輸出特性：滿量程輸出電流 20-30 mA，輸出阻抗 300 kΩ，輸出電容 5 pF，輸出合規范圍 -0.5V 至 0.6V
• 噪聲特性：噪聲譜密度（NSD）典型 -161 dBFS/Hz（70 MHz 輸出），通道隔離度典型 93 dBc

3. 關鍵功能參數

• 接口與控制：8 路 JESD204B 串行 lanes，單 lane 最高 12.5 Gbps 速率；支持 3/4 線 SPI 控制總線
• 數字信號處理：內置 2x-16x 插值濾波器（阻帶衰減 >90 dB）、48 位 NCO、復數混頻器、正交調制校正（QMC）
• 同步特性：支持 JESD204B Subclass 1 同步，SYSREF 觸發確定性延遲，多 DAC 同步功能
• 輔助功能：集成溫度傳感器、功率放大器（PA）保護、眼圖掃描、PRBS 測試模式

二、關鍵功能特性

1. 高速接口與同步

• JESD204B 接口：支持 1/2/4/8 路 lanes 配置，內置均衡器和終端電阻，支持確定性延遲和多器件同步
• 靈活時鐘配置：內置低抖動 PLL，支持 PLL 旁路模式，可通過外部時鐘或內部 PLL 生成采樣時鐘
• 多通道路由：雙路數字信號可路由至 4 路模擬輸出中的任意兩路，滿足多樣化系統拓?fù)湫枨?/li>

2. 豐富數字信號處理

• 插值與濾波：可旁路的 2x-16x 插值濾波器，搭配 sinx/x 校正濾波器，優化信號重建效果
• 頻率合成：獨立 48 位 NCO 與復數混頻器，支持靈活載波放置，粗混頻器支持 ±n×Fs/8 固定頻率偏移
• 誤差校正：QMC 模塊校正 IQ 通道增益、相位和偏移誤差；群延遲校正（GDC）補償時序失配
• 輔助功能：支持抖動注入、復雜信號求和，PA 保護機制可監測信號功率異常并自動衰減

3. 高可靠性與靈活性

• 寬溫穩定：全溫范圍性能波動小，電源抑制比（PSRR）典型 ±0.2% FSR/V，抗干擾能力強
• 測試與診斷：支持 PRBS 圖案測試、眼圖掃描、錯誤計數，內置報警機制監測鏈路、PLL 等狀態
• 低功耗優化：支持睡眠模式，各模塊可獨立斷電，降低非工作時段功耗

三、典型應用場景

• 通信系統：蜂窩基站（2G/3G/4G/LTE-Advanced）、寬帶通信、微波回程鏈路
• 測試與測量：直接數字合成（DDS）儀器、自動測試設備（ATE）
• 雷達與航天：毫米波雷達、國防航空電子設備
• 有線基礎設施：電纜通信系統、多載波傳輸系統

四、設計與使用建議

1. 接口與同步設計

• JESD204B 配置：根據 FPGA 能力選擇 lanes 數量（1-8 路），確保線速率不超過 12.5 Gbps，建議 AC 耦合
• 同步配置：多器件同步時啟用 SYSREF 信號，選擇 Subclass 1 模式，保證確定性延遲
• SPI 控制：采用 3/4 線 SPI 接口配置寄存器，時鐘周期建議不低于 100 ns，溫度傳感器讀取時不低于 1 μs

2. 電源與布線

• 電源配置：模擬電源與數字電源獨立供電，各電源引腳就近并聯去耦電容（0.1 μF 陶瓷電容 + 10 μF 電解電容）
• PCB 布局：高速 SerDes lanes 采用阻抗控制差分布線，避免地平面分割；模擬區域與數字區域嚴格分區
• 熱設計：結溫不超過 105°C，必要時增加散熱措施，確保散熱路徑通暢

3. 模式與參數選擇

• 插值與濾波：根據信號帶寬選擇插值倍數（2x-16x），高頻信號建議啟用 sinx/x 校正濾波器
• 輸出配置：通過 RBIAS 引腳外接電阻設置滿量程輸出電流，建議搭配 RF 變壓器實現 50 Ω 負載匹配
• 功耗優化：非工作時段啟用睡眠模式，關閉未使用的數字模塊（如 NCO、混頻器），降低功耗。
