該AMC1306是一種精密的 δ-σ （ΔΣ） 調制器，其輸出通過具有很強抗磁干擾能力的電容式雙隔離柵與輸入電路隔開。該屏障經認證可提供高達 7000 V 的增強隔離峰根據 DIN VDE V 0884-11 和 UL1577 標準。該隔離式調制器與隔離式電源結合使用，可分離在不同共模電壓電平下運行的系統部件，并保護低壓部件免受損壞。
*附件：amc1306m05.pdf

AMC1306的輸入經過優化，可直接連接到分流電阻器或其他低電壓電平信號源?！?0mV 器件獨特的低輸入電壓范圍可顯著降低分流器的功耗，并支持出色的交流和直流性能。AMC1306的輸出比特流是曼徹斯特編碼 （AMC1306Ex） 或未編碼 （AMC1306Mx），具體取決于導數。通過使用集成數字濾波器（例如 TMS320F2807x 或 TMS320F2837x 微控制器系列中的濾波器）對比特流進行抽取，該器件可以在 78 kSPS 的數據速率下實現 16 位分辨率，動態范圍為 85 dB。

曼徹斯特編碼 AMC1306Ex 版本的比特流輸出支持單線數據和時鐘傳輸，無需考慮接收設備的設置和保持時間要求。

特性

• 引腳兼容系列針對基于分流電阻的電流測量進行了優化：
  • ±50 mV 或 ±250 mV 輸入電壓范圍
  • 曼徹斯特編碼或未編碼比特流選項
• 優異的直流性能：
  • 失調誤差：±50 μV 或 ±100 μV（最大值）
  • 失調漂移：1 μV/°C（最大值）
  • 增益誤差：±0.2%（最大值）
  • 增益漂移：±40 ppm/°C（最大值）
• 瞬態抗擾度：100 kV/μs（典型值）
• 系統級診斷功能
• 安全相關認證：
  • 7000伏峰根據 DIN VDE V 0884-11： 2017-01 的強化隔離
  • 5000伏有效值根據 UL1577 隔離 1 分鐘
  • CAN/CSA 5A-組件驗收服務通知和IEC 62368-1終端設備標準
• 在擴展的工業溫度范圍內完全額定：–40°C 至 +125°C

參數

方框圖

AMC1306M05 是德州儀器 AMC1306x 系列中的高精度增強型隔離 ΔΣ 調制器，專為分流電阻式電流檢測設計，具備 ±50mV 輸入范圍、非編碼輸出與外部時鐘輸入特性，適配高壓噪聲環境下的工業應用。

一、產品基礎信息

• 文檔與版本 ：文檔版本為 SBAS734C，2017 年 3 月首次發布，2020 年 1 月修訂，涵蓋該型號及全系列核心特性、參數、應用方案與訂購信息。
• 核心定位 ：屬于 x05x 系列（±50mV 輸入范圍），M 系列（非編碼輸出），采用二階 ΔΣ 調制器與 SiO? 電容隔離屏障，輸出 1 位比特流，需搭配數字低通濾波器（如 sinc3 濾波器）使用，16 位分辨率下動態范圍達 85dB，有效輸出數據率 78kSPS。
• 引腳與封裝 ：采用 8 引腳 SOIC（DWV 封裝），尺寸 5.85mm×7.50mm，含 CLKIN 外部時鐘輸入引腳（5MHz-21MHz），引腳兼容全系列型號。

二、核心特性與參數

（一）精度與性能

• DC 精度 ：偏移誤差最大 ±50μV，偏移漂移最大 ±1μV/°C；增益誤差最大 ±0.2%，增益漂移最大 ±40ppm/°C；微分非線性（DNL）±0.99 LSB，積分非線性（INL）±4 LSB（5V 供電）/±5 LSB（3.3V 供電），線性度優異。
• AC 性能 ：信噪比（SNR）典型值 82.5dB，信號噪聲失真比（SINAD）典型值 82.3dB，總諧波失真（THD）低至 -98dB，無雜散動態范圍（SFDR）達 100dB；共模瞬態抗擾度（CMTI）典型值 100kV/μs，共模抑制比（CMRR）典型值 -99dB，抗干擾能力強。
• 輸入特性 ：差分輸入電阻 4.9kΩ，單端輸入電容 4pF，輸入帶寬 800kHz；支持絕對共模輸入電壓范圍 -2V 至 AVDD，工作共模輸入電壓范圍 -0.032V 至 AVDD -2.1V。

（二）隔離與可靠性

• 隔離等級：符合 DIN VDE V 0884-11 標準，增強型隔離電壓達 7000VPEAK；UL1577 標準下 5000VRMS 隔離耐受 1 分鐘，工作電壓最高 1500VRMS。
• 安全特性：爬電距離和電氣間隙均 ≥8.5mm，絕緣電阻 >1012Ω（25°C 時），通過 VDE、UL、CAN/CSA 認證，符合 IEC 62368-1 終端設備標準。

（三）電源與工作環境

• 供電范圍：模擬電源（AVDD）3.0V-5.5V，數字電源（DVDD）2.7V-5.5V；工作模式下，AVDD=5V 時功耗約 7.2mA-9.8mA，DVDD=3.3V 時功耗約 3.3mA-4.8mA。
• 環境適應性：工作溫度 -40°C 至 125°C，結溫最高 150°C；ESD 防護達 ±2000V（HBM）/±1000V（CDM），滿足工業級寬溫、抗靜電需求。

三、關鍵功能模塊

（一）調制與隔離傳輸

• 調制器：二階開關電容前饋架構，量化噪聲向高頻偏移，支持 256 倍過采樣（OSR=256），需外部濾波器 decimation 獲得高分辨率數字結果。
• 隔離傳輸：采用開關鍵控（OOK）調制方案，通過 480MHz 載波傳輸比特流，對稱設計提升 CMTI 性能，降低輻射干擾。
• 外部時鐘：CLKIN 引腳支持 5MHz-21MHz 輸入，簡化多通道同步，適配不同系統時鐘需求。

（二）輸出與保護功能

• 非編碼輸出：比特流直接輸出，高電平占空比與輸入電壓成正比（0V 輸入對應 50% 占空比），無需時鐘恢復，適配常規控制器接口。
• 故障安全輸出：高側電源（AVDD）缺失時，DOUT 輸出穩態邏輯 0；共模電壓超限時輸出穩態邏輯 1，避免系統誤動作；輸入超量程（≥±64mV）時，每 128 個時鐘周期輸出一個反向比特，標識設備正常工作。

四、應用與設計要點

（一）典型應用場景

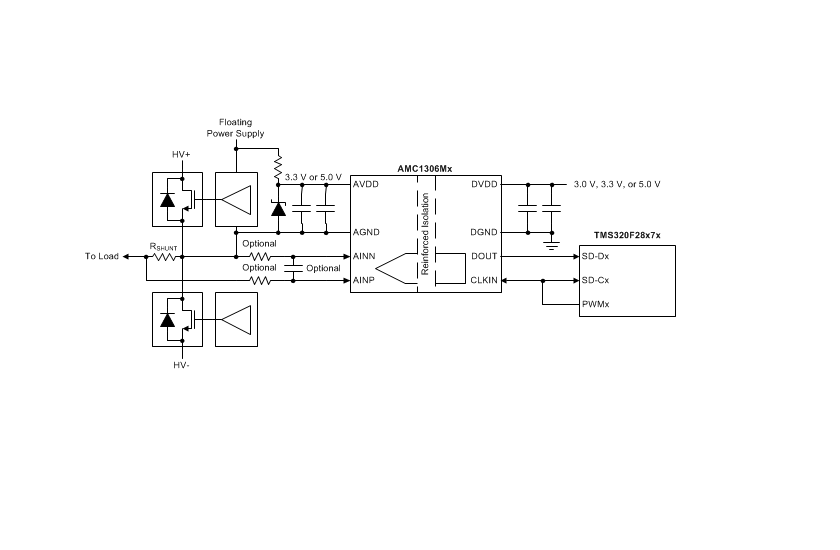

• 工業電機驅動器、光伏逆變器、不間斷電源（UPS）等設備中的分流電阻式電流檢測，及高壓系統中的隔離電壓測量。

（二）設計關鍵要點

• 濾波器搭配 ：推薦使用 sinc3 濾波器（OSR=256），TI 的 TMS320F2807x/F2837x 系列 MCU 內置 sigma-delta 濾波器模塊（SDFM），可直接適配比特流解碼。
• 電源與去耦 ：AVDD 需外接 0.1μF 低 ESR 陶瓷電容 + 10μF 電容就近去耦至 AGND；DVDD 需外接 0.1μF+1μF-10μF 電容去耦，均需貼近引腳布置。
• 布局要求 ：模擬輸入線路（AINP/AINN）對稱布線，分流電阻貼近輸入引腳；隔離區域需保留 ≥8.5mm 爬電 / 電氣間隙，避免導電材料覆蓋；AGND 與分流電阻一端共地，單獨布線以減少偏移誤差。

五、封裝與訂購信息

• 封裝類型 ：8 引腳 SOIC（DWV 封裝），引腳鍍層為 NIPDAU，符合 RoHS 標準，MSL 等級 3（260°C 峰值回流，168 小時暴露）。
• 訂購型號 ：核心型號為 AMC1306M05DWV（管裝，64 片 / 管）、AMC1306M05DWVR（卷帶，1000 片 / 卷），工作溫度范圍 -40°C 至 125°C，產品標記為 “1306M05”。
