該AMC1306是一種精密的 δ-σ （ΔΣ） 調制器，其輸出通過具有很強抗磁干擾能力的電容式雙隔離柵與輸入電路隔開。該屏障經認證可提供高達 7000 V 的增強隔離峰根據 DIN VDE V 0884-11 和 UL1577 標準。該隔離式調制器與隔離式電源結合使用，可分離在不同共模電壓電平下運行的系統部件，并保護低壓部件免受損壞。
*附件：amc1306m25.pdf

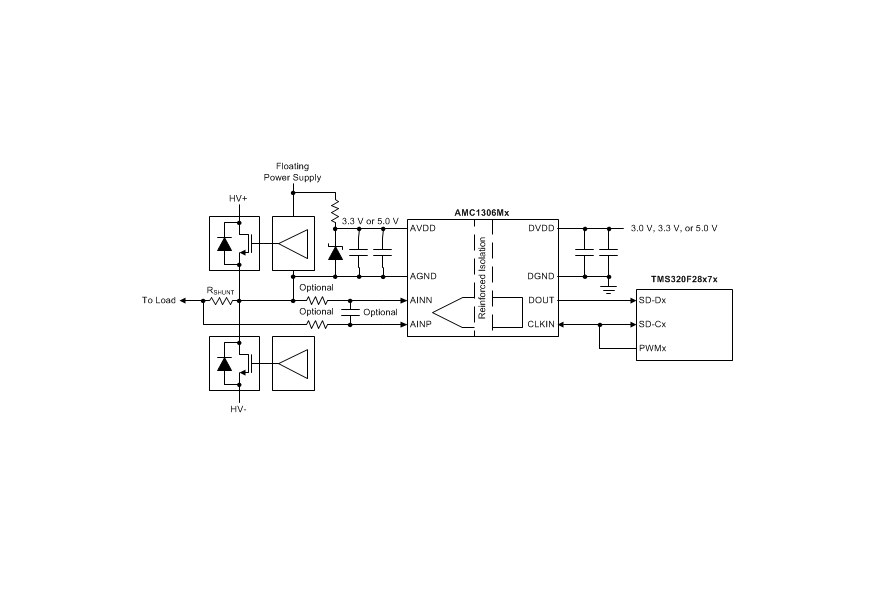

AMC1306的輸入經過優化，可直接連接到分流電阻器或其他低電壓電平信號源。±50mV 器件獨特的低輸入電壓范圍可顯著降低分流器的功耗，并支持出色的交流和直流性能。AMC1306的輸出比特流是曼徹斯特編碼 （AMC1306Ex） 或未編碼 （AMC1306Mx），具體取決于導數。通過使用集成數字濾波器（例如 TMS320F2807x 或 TMS320F2837x 微控制器系列中的濾波器）對比特流進行抽取，該器件可以在 78 kSPS 的數據速率下實現 16 位分辨率，動態范圍為 85 dB。

曼徹斯特編碼 AMC1306Ex 版本的比特流輸出支持單線數據和時鐘傳輸，無需考慮接收設備的設置和保持時間要求。

特性

• 引腳兼容系列針對基于分流電阻的電流測量進行了優化：
  • ±50 mV 或 ±250 mV 輸入電壓范圍
  • 曼徹斯特編碼或未編碼比特流選項
• 優異的直流性能：
  • 失調誤差：±50 μV 或 ±100 μV（最大值）
  • 失調漂移：1 μV/°C（最大值）
  • 增益誤差：±0.2%（最大值）
  • 增益漂移：±40 ppm/°C（最大值）
• 瞬態抗擾度：100 kV/μs（典型值）
• 系統級診斷功能
• 安全相關認證：
  • 7000伏峰根據 DIN VDE V 0884-11： 2017-01 的強化隔離
  • 5000伏有效值根據 UL1577 隔離 1 分鐘
  • CAN/CSA 5A-組件驗收服務通知和IEC 62368-1終端設備標準
• 在擴展的工業溫度范圍內完全額定：–40°C 至 +125°C

參數

方框圖

AMC1306M25 是德州儀器 AMC1306x 系列中的高精度增強型隔離式 ΔΣ 調制器，專為 ±250 mV 輸入范圍的分流電阻電流檢測和隔離電壓測量設計，具備高抗干擾、低漂移及強化隔離特性，適用于工業電機驅動、光伏逆變器等高壓場景。

一、核心基礎信息

（一）核心定位與關鍵參數

• 輸入與輸出：輸入電壓范圍 ±250 mV，差分輸入阻抗 22 kΩ；輸出為非編碼 CMOS 比特流，需配合外部數字濾波器（如 sinc3 濾波器）實現 16 位分辨率，動態范圍 85 dB。
• 精度性能：失調誤差最大 ±100 μV，失調漂移最大 1 μV/°C；增益誤差最大 ±0.2%，增益漂移最大 ±40 ppm/°C；SNR 典型值 86 dB，THD 最低 -98 dB，SFDR 最高 100 dB。
• 隔離與抗干擾：強化隔離等級達 7000 VPEAK（符合 DIN VDE V 0884-11/UL1577），共模瞬態抗擾度（CMTI）典型值 100 kV/μs；絕緣電阻 >1012 Ω（25°C），隔離電容～1 pF。
• 工作環境：工業級溫度范圍 -40°C 至 125°C；ESD 防護 HBM ±2000 V、CDM ±1000 V；時鐘輸入頻率 5-21 MHz（5V 供電）。

（二）封裝與引腳

• 封裝類型：8 引腳 SOIC（DWV 封裝），尺寸 5.85 mm×7.50 mm，符合 RoHS 標準，MSL 等級 3（260°C 峰值回流，168 小時暴露）。
• 引腳功能：包含非反相模擬輸入（AINP）、反相模擬輸入（AINN）、模擬電源（AVDD，3.0-5.5 V）、數字電源（DVDD，2.7-5.5 V）、時鐘輸入（CLKIN）、數據輸出（DOUT）及模擬地（AGND）、數字地（DGND），支持高低壓域獨立供電。

二、核心特性與功能模塊

（一）模擬前端與調制器

• 輸入特性：輸入帶寬 900 kHz，單端輸入電容 2 pF，差分輸入電容 1 pF；內置斬波穩定差分放大器，增益固定為 4 倍，降低失調與漂移。
• 調制器核心：二階 ΔΣ 調制器，通過開關鍵控（OOK）調制將比特流跨隔離柵傳輸， quantization 噪聲被轉移至高頻段，依賴外部濾波器抽取降噪。

（二）隔離與信號傳輸

• 隔離機制：基于 SiO? 電容式雙隔離柵，支持 5000 V RMS 1 分鐘耐壓測試，爬電距離與電氣間隙 ≥8.5 mm，滿足污染等級 2 要求。
• 傳輸優勢：非編碼輸出適配常規數字接口，無需時鐘同步額外處理，配合 TI TMS320F2807x/F2837x 單片機的 SDFM 模塊可快速實現系統集成。

（三）保護與診斷功能

• 故障安全輸出：高壓側電源（AVDD）缺失時輸出邏輯 0；輸入共模電壓超限時輸出邏輯 1，避免系統誤動作。
• 過范圍指示：輸入超 ±320 mV 時，每 128 個時鐘周期輸出一個反向比特，區分真實超量程與電源故障。

（四）電源與功耗

• 供電需求：模擬電源（AVDD）3.0-5.5 V，數字電源（DVDD）2.7-5.5 V，支持寬電壓適配。
• 功耗表現：高壓側電流典型 6.3-9.8 mA（隨供電電壓變化），數字側電流典型 3.3-6.0 mA，低功耗設計適配工業低功耗場景。

三、應用場景與設計要點

（一）典型應用

• 電流檢測：工業電機驅動、不間斷電源（UPS）、光伏逆變器的分流電阻電流采樣；
• 電壓測量：高壓系統隔離電壓監測（需通過電阻分壓將高壓降至 ±250 mV 范圍內）；
• 核心領域：變頻器、工業自動化控制中的高低壓域隔離信號轉換。

（二）設計關鍵要點

• 電源去耦：AVDD 和 DVDD 引腳就近并聯 0.1 μF 陶瓷電容 + 10 μF 鉭電容，模擬地與數字地單點連接，減少地環路干擾。
• 布線要求：分流電阻需靠近 AINP/AINN 引腳，輸入走線對稱布局；隔離區域需預留 ≥8.5 mm 爬電 / 電氣間隙，避免導電材料覆蓋。
• 濾波配置：推薦搭配 sinc3 數字濾波器（OSR=256），可通過 FPGA 或?qū)Ｓ脼V波器芯片（如 AMC1210）實現，兼顧精度與響應速度。

四、封裝與訂購信息

• 訂購型號：核心型號包括 AMC1306M25DWV（管裝 64 片）、AMC1306M25DWVR（卷帶 1000 片），引腳鍍層為 NIPDAU，工作溫度 -40°C 至 125°C。
• 兼容器件：可與 TMS320F2837x 單片機、CDCLVC1104 時鐘緩沖器等搭配使用，構建完整隔離檢測系統。
