引言

功率電子技術正經歷一場由碳化硅（SiC）引領的深刻變革。相較于傳統的硅（Si）基功率器件如IGBT，SiC MOSFET憑借其卓越的寬禁帶材料特性——更高的擊穿場強、更寬的帶隙和更高的熱導率——實現了前所未有的高效率、高開關頻率和高功率密度。這些優勢使其在電動汽車車載充電機與牽引逆變器、光伏與儲能逆變器、大功率充電樁以及高端工業驅動等對性能要求嚴苛的領域中，成為不可或缺的核心技術 。

然而，SiC MOSFET的卓越性能并非沒有代價。其極高的開關速度（即極高的電壓變化率dv/dt和電流變化率di/dt）放大了電路中固有的寄生參數效應，引發了一系列新的設計挑戰。其中，串?dāng)_（Crosstalk），又稱寄生導通（Parasitic Turn-on），是最為棘手和關鍵的問題之一。在典型的半橋拓?fù)浣Y(jié)構中，當一個SiC MOSFET高速開通時，其極高的dv/dt會通過寄生電容耦合至橋臂對管的門極，可能導致處于關斷狀態的MOSFET被錯誤地短暫開啟。這種現象會引發上下橋臂的瞬間直通（Shoot-through），不僅顯著增加開關損耗，嚴重時更可能導致器件損壞，對整個系統的可靠性構成致命威脅 。

傾佳電子旨在深入剖析SiC MOSFET串?dāng)_現象的物理機理，并在此基礎上，對深圳基本半導體有限公司（BASIC Semiconductor）提供的一整套系統級解決方案進行全面而細致的技術評估?；景雽?dǎo)體作為國內領先的碳化硅功率器件供應商，通過其授權代理商傾佳電子等渠道，為市場提供了從器件、驅動芯片到配套電源和參考設計的完整生態系統。傾佳電子將系統性地分析這些產品如何從器件本征特性、專用驅動控制策略以及系統級參考設計等多個層面協同作用，以有效抑制串?dāng)_，從而幫助工程師安全、可靠地發揮SiC技術的全部潛能。傾佳電子將從串?dāng)_的物理根源出發，逐步過渡到業界通用的抑制策略，最終聚焦于基本半導體產品的具體技術實現和性能驗證數據，為電力電子設計工程師提供一份兼具理論深度與實踐指導價值的技術參考。

1. SiC MOSFET半橋拓?fù)渲械拇當_物理機理

為了有效抑制串?dāng)_，必須首先深刻理解其產生的物理根源。在電力電子應用最常見的半橋拓?fù)浣Y(jié)構中，串?dāng)_并非單一現象，而是由dv/dt和di/dt兩種不同的物理機制共同作用或單獨作用的結果。本節將對這兩種機制進行詳細的物理建模與分析。

1.1 dv/dt誘導的串?dāng)_機理（米勒導通）

dv/dt誘導的串?dāng)_是SiC MOSFET應用中最主要、最直接的寄生導通形式，其核心在于器件的米勒電容（Cgd?）。

1.1.1 核心原理與電流路徑

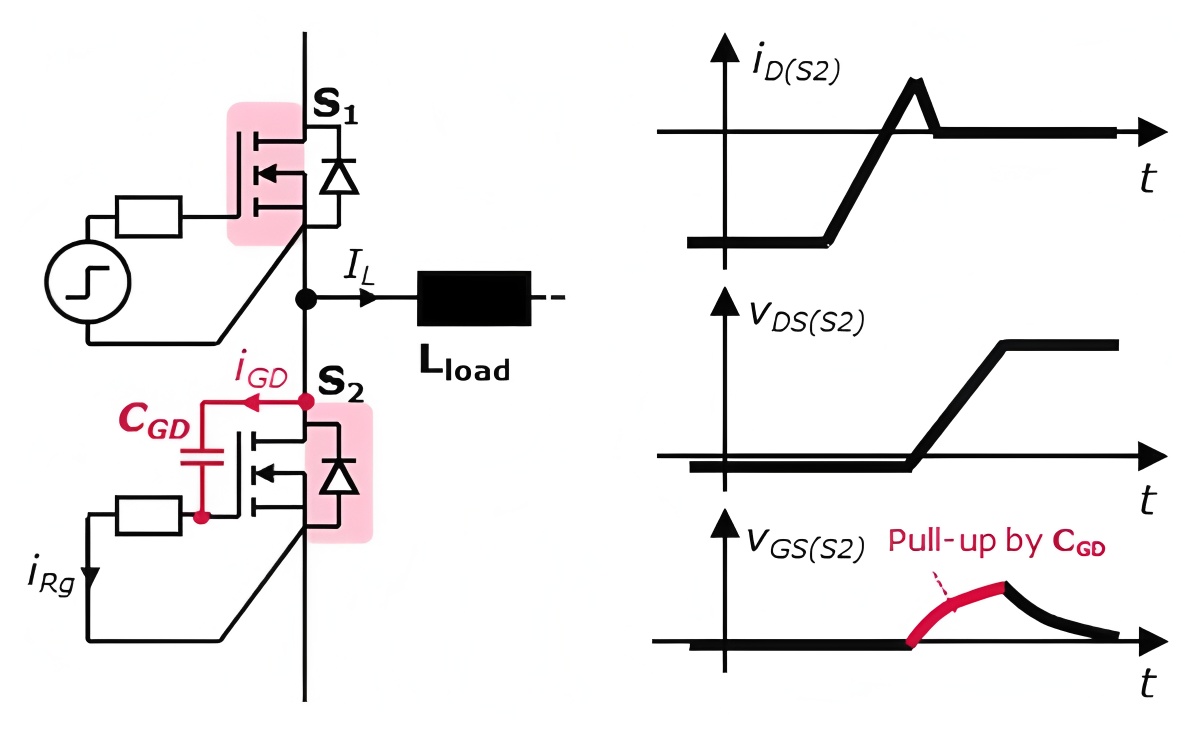

在一個標準的半橋電路中，當上管（S1）從關斷狀態切換至導通狀態時，橋臂中點電壓（即下管S2的漏極電壓Vds2?）會以極高的速率從接近零伏迅速攀升至母線電壓VBUS?。這個急劇變化的電壓在下管S2的漏-柵極間的寄生電容（即米勒電容Cgd2?，數據手冊中通常記為Crss?）上，感應出一個位移電流，即米勒電流Imiller? 。該電流的大小與米勒電容值和電壓變化率 dv/dt成正比：Imiller?=Cgd2??dtdvds2??

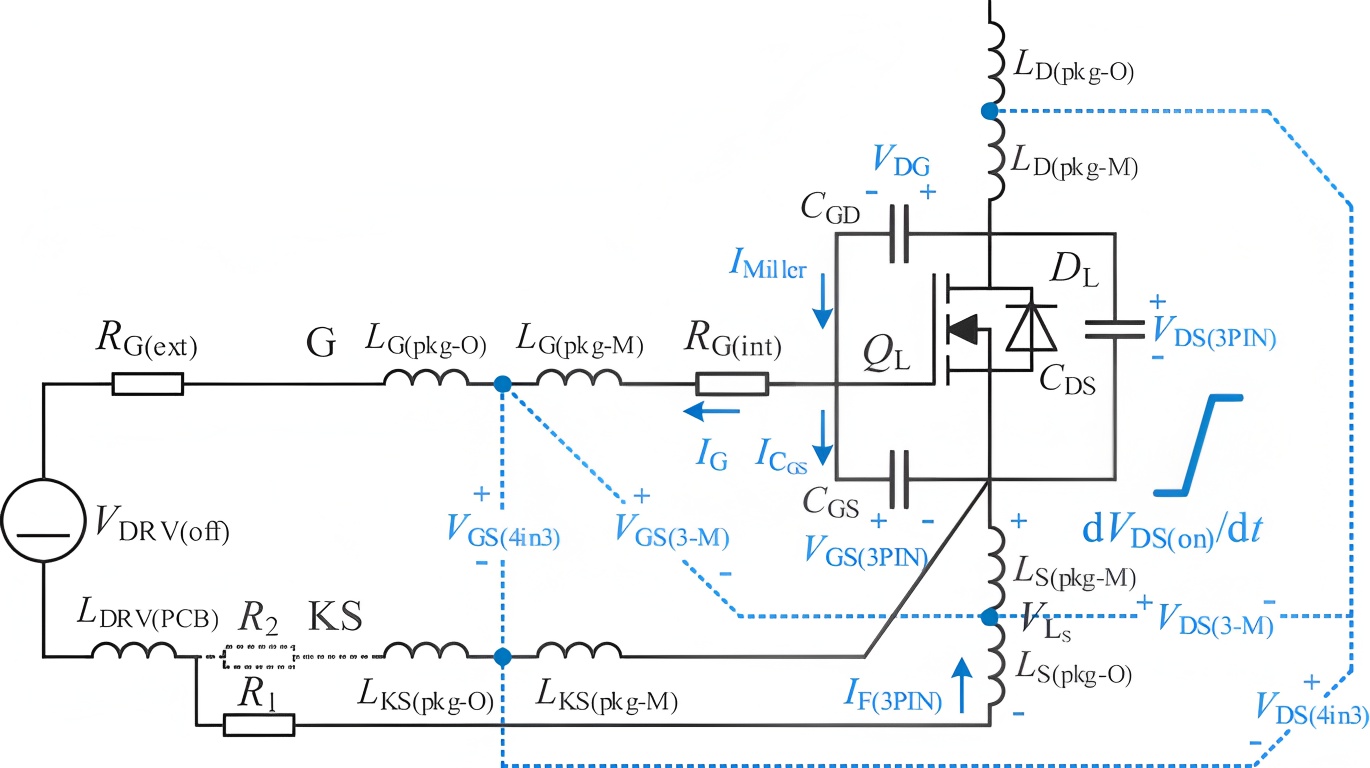

這個米勒電流必須找到一個返回其源極的路徑。如圖所示，電流從S2的漏極流出，通過C_{gd2}注入到S2的門極節點。隨后，它將流經整個門極驅動關斷回路，該回路主要由外部關斷門極電阻R_{goff}和驅動芯片內部的關斷路徑阻抗R_{driver_internal}構成，最終回到S2的源極 。

1.1.2 寄生導通條件

當米勒電流I_{miller}流過總的關斷回路阻抗R_{goff_total}（Rgoff_total?=Rgoff?+Rdriver_internal?）時，會在Q2的門-源極之間產生一個正向的電壓尖峰Vspike?：Vspike?=Imiller??Rgoff_total?

此時，Q2門-源兩端的實際電壓V_{gs2}是驅動器設定的關斷負偏壓$V_{gs_off}$與這個正向電壓尖峰的代數和。如果這個合成電壓超過了SiC MOSFET的門極開啟閾值電壓V_{gs(th)}，那么本應保持關斷的Q2將會被錯誤地短暫開啟，形成上下橋臂直通 。寄生導通的臨界條件可以表示為： Vgs_off?+Vspike?>Vgs(th)?

基本半導體的雙脈沖測試波形清晰地驗證了這一現象。在未使用任何抑制措施的情況下，當上管開通時，處于關斷狀態的下管門極上出現了一個高達7.3 V的電壓尖峰，遠超SiC MOSFET通常2-3 V的開啟閾值，從而必然導致嚴重的寄生導通 。

1.2 di/dt誘導的串?dāng)_機理（共源電感效應）

除了dv/dt效應，電流的高速變化（di/dt）通過封裝和PCB布局中存在的共源電感（Common Source Inductance, CSI），也會對門極驅動回路產生干擾，雖然其機制與米勒導通不同，但同樣會惡化開關性能并可能誘發串?dāng)_。

1.2.1 共源電感的角色

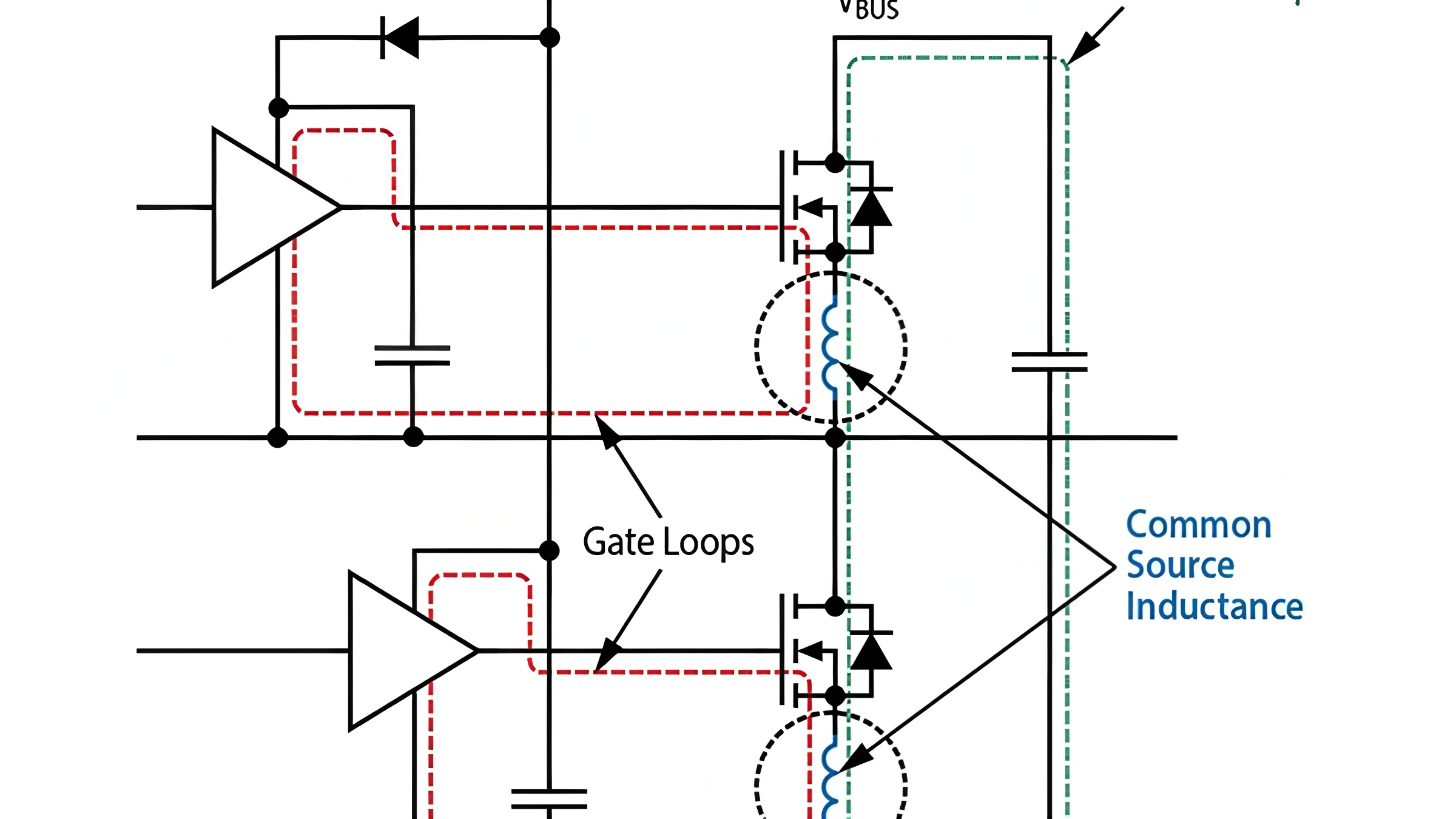

共源電感Ls?是指在物理結構上同時被主功率回路（漏-源回路）和門極驅動回路（門-源回路）共享的那部分寄生電感。它主要來源于功率模塊內部從芯片源極焊盤到功率源極引腳的鍵合線電感，以及PCB布局中從功率源極引腳到驅動回路地參考點之間的走線電感 。

1.2.2 感應電壓及其影響

當MOSFET開通時，其漏極電流Id?以極高的di/dt速率上升。這個變化的電流流過共源電感Ls?，會產生一個反向的感應電壓VLs?：

VLs?=?Ls??dtdId??這個感應電壓V_{Ls}與門極驅動器施加的驅動電壓V_{driver}串聯，并直接作用于MOSFET的內部真實門?源極之間。因此，芯片實際感受到的有效門?源電壓V_{gs_eff}被削弱了：Vgs_eff?=Vdriver??VLs?=Vdriver?+Ls??dtdId??

這種負反饋效應會顯著減慢MOSFET的開通速度，從而增加開通損耗。更重要的是，在橋式電路中，一個器件的開關行為會通過共源電感影響另一個器件。例如，當上管Q1關斷時，其電流的快速下降（負di/dt）會在共源電感上產生一個正向電壓，這個電壓會抬高源極電位，可能對下管Q2的門極電壓造成干擾，雖然這通常不會直接導致導通，但會引起門極電壓的振蕩和不穩定 。

1.3 SiC MOSFET比Si IGBT更易受串?dāng)_影響的原因

SiC MOSFET的串?dāng)_問題之所以比傳統的Si IGBT更為突出，根源在于其材料和器件結構帶來的幾個根本性差異。這些差異共同作用，極大地壓縮了系統的噪聲容限。

更低的門極開啟閾值電壓（Vgs(th)?）：SiC MOSFET的V_{gs(th)}通常在1.8V至3.5V之間，典型值為2.7V左右。相比之下，Si IGBT的V_{gs(th)}通常在5 V以上，例如5.5 V。這意味著在相同的米勒電流和關斷電阻下，SiC MOSFET的門極更容易被抬升至開啟閾值以上，其抗串?dāng)_的固有裕量遠小于IGBT 。

更高的開關速度（dv/dt與di/dt）：SiC MOSFET的核心優勢在于其無與倫比的開關速度，其dv/dt和di/dt可以比IGBT高出一個數量級。根據串?dāng)_機理，I_{miller}正比于dv/dt，因此更高的開關速度直接導致了更強的串?dāng)_電流，從而在門極產生更高的電壓尖峰 。

更嚴苛的負壓驅動要求：SiC MOSFET的柵氧層相對脆弱，其能夠承受的最大反向門極電壓通常在-8 V至-10 V之間，遠低于IGBT的-25 V。這意味著，雖然可以通過施加負壓來增加抗串?dāng)_的裕量，但可用的負壓范圍非常有限，限制了這種簡單抑制手段的效果 。

為了更直觀地展示這些差異，下表對SiC MOSFET和Si IGBT的關鍵參數進行了對比：

表1：SiC MOSFET與Si IGBT串?dāng)_敏感性關鍵參數對比

綜上所述，串?dāng)_問題是SiC MOSFET高速開關特性的直接伴生結果。它并非器件的“缺陷”，而是系統設計中必須面對和管理的物理現象。正是由于SiC器件本身更低的閾值電壓、更快的開關速度和更敏感的柵氧層，使得傳統的、適用于IGBT的驅動策略已不足以保證系統的穩定可靠運行，從而催生了針對SiC特性的高級驅動和保護技術的需求。

2. 串?dāng)_抑制策略綜述

針對SiC MOSFET的串?dāng)_問題，業界已經發展出一系列從基礎到高級的抑制策略。這些策略可以分為無源抑制、有源抑制和封裝級優化三個層面，它們共同構成了一個多層次的防御體系。

2.1 基礎無源抑制技術

這些方法通過優化門極驅動回路的無源元件參數來實現，是最直接、最基礎的抑制手段。

施加門極負偏壓關斷：這是最常用且有效的基本方法。通過在關斷狀態下為門極提供一個負電壓（例如-4 V），可以顯著提高抗串?dāng)_的裕量。寄生電壓尖峰必須首先克服這個負壓“深坑”，然后才能達到正的開啟閾值。例如，如果$V_{gs(th)}$為2.5 V，施加-4 V的負偏壓后，串?dāng)_尖峰需要超過6.5 V才能引起誤導通，大大增強了系統的魯棒性 。然而，這種方法的缺點是需要一個雙極性（正負）的隔離電源為驅動器供電，增加了電源設計的復雜性和成本。

采用非對稱門極電阻：此策略使用獨立的導通門極電阻（Rgon?）和關斷門極電阻（Rgoff?）。通過選擇一個較小的Rgoff?，可以為米勒電流提供一個低阻抗的泄放路徑。根據Vspike?=Imiller??Rgoff_total?，減小R_{goff}以直接降低寄生電壓尖峰的幅度。同時，可以獨立地選擇一個較大的R_{gon}來控制開通速度，以平衡開關損耗和dv/dt、di/dt。這種方法在一定程度上解耦了開通和關斷過程的控制 ?；景雽?dǎo)體的BTD5350S驅動芯片就提供了獨立的OUTH和OUTL引腳，專為實現這種非對稱驅動而設計 。

2.2 封裝級優化：開爾文源極連接

di/dt引起的干擾主要源于共源電感，而解決這一問題的最根本方法是從封裝層面進行優化，即采用四引腳封裝，引入開爾文源極（Kelvin Source）連接。

標準的TO-247-3三引腳封裝中，功率源極引腳被驅動回路和功率主回路共用。而在TO-247-4或類似的四引腳封裝中，增加了一個專門的“開爾文源極”引腳。該引腳直接從芯片內部的源極焊盤引出，僅用作門極驅動器的信號地參考。功率主電流則仍然通過原來的功率源極引腳流過。通過這種方式，門極驅動回路被成功地與功率回路中的共源電感解耦，徹底消除了Ls??di/dt對門極驅動電壓的負反饋影響。這不僅可以消除相關的電壓振蕩和干擾，還能顯著加快開關速度、降低開關損耗 ?；景雽?dǎo)體的B3M040120Z等主流產品均采用了TO-247-4封裝，體現了對這一先進封裝技術的應用 。

2.3 高級有源抑制技術：有源米勒鉗位（AMC）

有源米勒鉗位（Active Miller Clamp, AMC）是一種更為智能和高效的串?dāng)_抑制技術，它通過一個輔助電路在關鍵時刻主動介入，動態地改變門極驅動回路的阻抗。

工作原理：AMC電路集成在門極驅動芯片內部，它實時監測MOSFET的門-源電壓。在正常的關斷過程中，驅動器通過R_{goff}將門極拉至負偏壓。當AMC電路檢測到門極電壓已經下降到一個足夠低的安全閾值（例如低于2 V）之后，它會啟動一個內部的輔助MOSFET。這個輔助MOSFET導通后，會提供一個極低阻抗的通路，將門極直接“鉗位”到源極或負電源軌上 。

技術優勢：

動態低阻抗：與簡單地使用極小的$R_{goff}$不同，AMC只在MOSFET完全關斷后才提供低阻抗路徑。這避免了在關斷切換過程中因阻抗過低而可能引發的劇烈振蕩。

強大的電流泄放能力：當橋臂對管開通、產生巨大的米勒電流時，AMC提供的低阻抗通路能夠有效地將這些電流旁路掉，防止門極電壓被抬升。

不影響開關速度：由于AMC在正常的開關瞬態期間（即門極電壓從高電平下降至鉗位閾值的過程中）是不工作的，因此它不會影響器件本身的關斷速度。

可以看出，技術的發展趨勢是從靜態的、無源的抑制手段，向動態的、有源的、與封裝技術深度結合的系統化解決方案演進。這反映了業界對SiC串?dāng)_問題復雜性認識的不斷深化。單一的解決方案往往存在性能上的妥協，而將負壓關斷、開爾文源極連接和有源米勒鉗位等多種技術結合，形成一個多層次的協同防御體系，是實現SiC MOSFET高性能和高可靠性應用的最佳路徑。

3. 基本半導體的對策：一個多層次的系統解決方案

面對SiC MOSFET串?dāng)_這一核心挑戰，基本半導體（BASiC Semiconductor）并未采取單一的應對策略，而是構建了一個從器件本身、到專用驅動芯片、再到完整驅動方案的“生態系統級”解決方案。這種多層次、協同作用的策略，旨在從根本上解決串?dāng)_問題，為工程師提供一個低風險、高性能的應用平臺.

3.1 器件級優化：第三代B3M系列SiC MOSFET

基本半導體的第三代（G3）平面柵SiC MOSFET技術，在器件設計層面就對提升抗串?dāng)_能力進行了優化。以其主推的1200V/40mΩ產品B3M040120Z為例，其關鍵參數體現了這一設計哲學 。

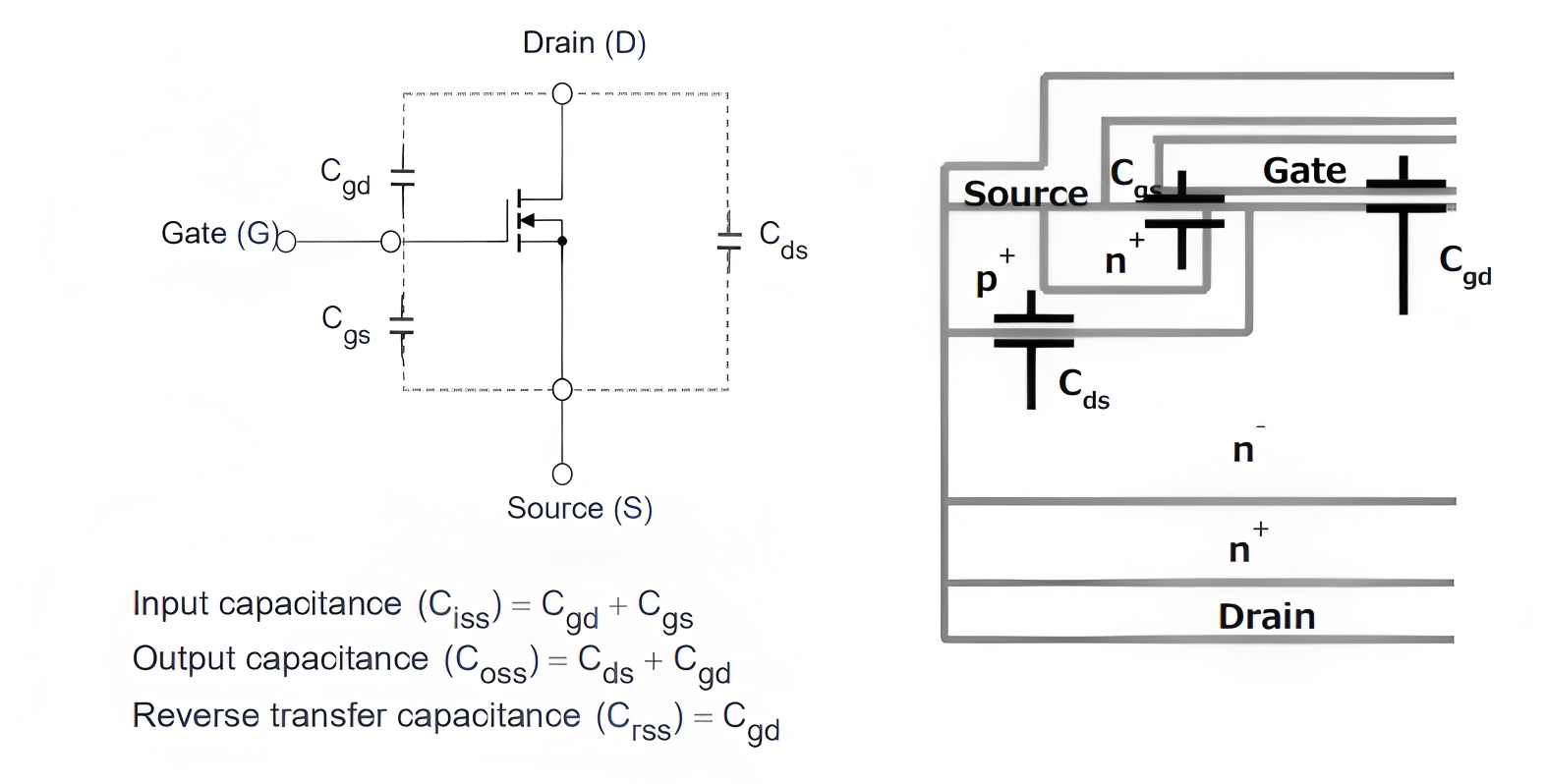

優化的內部電容參數：

米勒電容（Crss?）：B3M040120Z的典型C_{rss}值為6 pF。在與業界同類產品的對比中，這一數值遠低于某些溝槽柵工藝的競品（其C_{rss}可達11 pF甚至27 pF）。由于米勒電流直接正比于C_{rss}，更低的C_{rss}意味著在相同的dv/dt下，產生的串?dāng)_電流從源頭上就更小 。

輸入電容/米勒電容比值（Ciss?/Crss?）：基本半導體在其技術介紹中明確指出，新一代工藝提升了C_{iss}/C_{rss}比值。這一比值反映了門?源電容C_{gs}對米勒電容C_{gd}的分壓效應。更高的比值意味著門?源電容能夠更有效地“吸收”米勒電流注入的電荷，從而抑制門極電壓的抬升。B3M040120Z的C_{iss}/C_{rss}比值約為311，而某款溝槽柵競品的比值僅為147左右，顯示出其在內部電容結構上的優勢。

門極閾值電壓（Vgs(th)?）：B3M040120Z的典型V_{gs(th)}為2.7 V（@25°C），這與行業主流水平一致。雖然沒有通過抬高閾值來增加裕量（這會犧牲導通性能），但其高度一致的閾值電壓特性，為精確的驅動控制和并聯應用奠定了基礎 。

下表詳細對比了B3M040120Z與兩款國際知名品牌同規格產品的關鍵動態參數，數據清晰地展示了其在電容參數上的設計特點。

表2：1200V/40mΩ SiC MOSFET關鍵動態參數對比

3.2 專用門極驅動芯片解決方案

認識到僅靠器件優化不足以完全解決問題，基本半導體開發了一系列具有針對性的隔離門極驅動芯片，其中BTD5350M和BTD5452R是抑制串?dāng)_的核心產品。

3.2.1 BTD5350M：專注的有源米勒鉗位驅動器

BTD5350M是一款單通道隔離驅動器，其設計的核心就是為了解決米勒導通問題 。

核心功能：該芯片集成了一個高性能的有源米勒鉗位電路，通過專用的CLAMP（引腳7）實現。該引腳被設計為直接連接到SiC MOSFET的門極。其內部比較器監控門極電壓，當電壓下降至典型值2.2 V以下時，鉗位功能被激活，提供一個峰值電流能力高達10 A的超低阻抗通路，將任何試圖抬高門極電壓的米勒電流瞬間泄放到負電源軌 。

性能指標：除了強大的鉗位功能，BTD5350M還具備10 A的峰值輸出電流和低至60 ns的傳輸延遲，確保了對SiC MOSFET的快速、強力驅動 。

實測驗證：基本半導體提供的雙脈沖測試數據，無可辯駁地證明了BTD5350M的有效性。在未使用負壓關斷（Vgs_off?=0 V）的極端測試條件下：

無米勒鉗位：下管門極電壓尖峰高達7.3 V，必然導致災難性的直通。

啟用米勒鉗位：電壓尖峰被完美地抑制在2.0 V，恰好是鉗位電路的激活閾值附近，從而徹底避免了誤導通。 即使在施加了-4 V負偏壓的常規應用條件下，無鉗位時仍有2.8 V的尖峰（使門極電壓回升至-1.2 V），而啟用鉗位后，該尖峰被完全消除（尖峰為0 V），門極電壓穩定地保持在-4 V 。

3.2.2 BTD5452R：集多種保護于一體的智能驅動器

如果說BTD5350M是串?dāng)_抑制的“?？漆t(yī)生”，那么BTD5452R則是一位“全科專家”，它將串?dāng)_抑制與系統級的其他關鍵保護功能深度集成 。

多重串?dāng)_防御：

有源米勒鉗位：BTD5452R同樣集成了AMC功能，鉗位電流能力為1 A，激活閾值為1.8 V，為抑制米勒導通提供了第一道防線 。

軟關斷（Soft Turn-Off）：這是該芯片的一項高級保護功能。當檢測到短路（DESAT）故障時，芯片不會立即硬關斷，而是以一個受控的、較小的電流（150 mA）緩慢地關斷MOSFET。這一機制的深層意義在于，它避免了在短路大電流下硬關斷所產生的巨大di/dt和dv/dt。這種劇烈的瞬變不僅會產生極高的電壓過沖損壞器件本身，更會在多相逆變器系統的其他正常橋臂上誘發極其嚴重的串?dāng)_。因此，軟關斷功能是一種“預防性”的串?dāng)_抑制策略，它通過管理故障狀態下的系統行為，防止了故障的擴大和次生串?dāng)_的發生 。

系統級通信與安全：通過XFLT（故障報警）和RDY（準備就緒）等引腳，BTD5452R與主控制器（MCU）之間建立了可靠的通信鏈路。這確保了系統在發生串?dāng)_或短路事件后，能夠進入確定的安全狀態，并遵循正確的故障復位邏輯，從而提升了整個系統的功能安全等級 。

這種從器件物理層面到驅動控制策略層面的雙重優化，體現了基本半導體深刻的系統級思維。他們提供的不是孤立的元器件，而是一個經過協同設計的“MOSFET + Driver”組合，確保了其高性能SiC器件在實際應用中是可控、可靠的。特別是BTD5452R的軟關斷功能，揭示了其設計理念已經超越了對單一橋臂串?dāng)_的抑制，擴展到了對整個多相系統在故障條件下動態行為的管理，這在現代電力電子系統中至關重要。

4. 性能驗證與實施指南

理論分析和器件特性最終需要通過系統級的性能測試來驗證?；景雽?dǎo)體不僅提供了詳盡的元器件數據，還通過其功率模塊產品和參考設計，展示了其解決方案在實際應用中的卓越性能，并為工程師提供了切實可行的實施路徑。

4.1 系統級性能驗證：BMF系列功率模塊

基本半導體將其先進的SiC MOSFET芯片集成到工業標準的功率模塊中，如BMF360R12KA3和BMF540R12KA3。通過對這些模塊進行嚴格的雙脈沖測試，并與業界領先的競品進行直接對比，可以量化其系統級性能優勢 。

4.1.1 高電流下的開關性能對比

在VDS?=600 V、環境溫度25°C的條件下，對基本半導體的BMF540R12KA3模塊和CREE公司的同規格模塊CAB530M12BM3在540 A的大電流下進行了雙脈沖測試。測試結果（如下表3所示）清晰地揭示了BMF540R12KA3在開關損耗方面的顯著優勢 。

表3：BMF540R12KA3 vs. CAB530M12BM3 開關特性對比 (@ ID?=540 A, VDS?=600 V, 25°C)

4.1.2 結果解讀

測試數據表明，在極具挑戰性的大電流硬開關條件下，基本半導體的BMF540R12KA3模塊的總開關損耗比業界標桿產品低了約31%。這一巨大的性能優勢直接轉化為更高的系統效率和更低的工作溫度。雖然其關斷電壓尖峰略高，但這通?？梢酝ㄟ^優化PCB布局或增加小型的緩沖電路來輕松管理，對于如此顯著的損耗降低而言，這是一個完全可以接受的工程權衡。這一優異的動態性能，正是其先進的芯片技術、低寄生電感的模塊設計以及優化的驅動方案協同作用的直接體現。

4.2 參考設計：從元件到經過驗證的系統

為了降低工程師采用SiC技術的門檻并縮短開發周期，基本半導體提供了一系列即插即用的驅動板參考設計，如針對62mm模塊的BSRD-2503和針對34mm模塊的BSRD-2427 。這些參考設計不僅僅是電路圖，更是一個集成了其核心元器件的完整、經過驗證的子系統。

核心集成組件：這些驅動板巧妙地將前述的解決方案集成在一起，形成一個閉環生態：

門極驅動器：核心是BTD5350MCWR，這是BTD5350M的寬體SOW-8封裝版本，提供了>8.5 mm的爬電距離，滿足高壓應用中對加強絕緣的嚴苛要求。其內置的有源米勒鉗位功能是抑制串?dāng)_的關鍵 。

隔離電源：驅動板采用了基本半導體自家的BTP1521P正激DC-DC電源芯片。這款芯片專為給隔離驅動器的副邊供電而設計，最高工作頻率可達1.3 MHz，輸出功率可達6 W，能夠高效地為驅動器提供穩定、隔離的電源 。

隔離變壓器：與BTP1521P配套使用的是TR-P15DS23-EE13隔離變壓器。該變壓器經過專門設計，能夠與BTP1521P協同工作，產生驅動SiC MOSFET所需的典型雙極性電壓，如+18V/-4V 。

最佳實踐展示：參考設計中的電路布局和互鎖設計，為工程師提供了寶貴的實踐指導。例如，在半橋應用中，通過交叉連接兩個PWM輸入信號到上下管驅動器的同相和反相輸入端，實現硬件級的互鎖，可以從邏輯層面防止上下橋臂同時導通，為系統安全提供了額外的保障 。

通過提供這些參考設計，基本半導體實際上是為客戶承擔了大部分高頻、高壓驅動電路的設計和驗證工作。工程師可以直接采用或參考這些經過優化的設計，從而極大地降低了因不當?shù)腜CB布局或元件選擇而引入額外寄生參數、進而導致串?dāng)_等問題的風險。這體現了一種深刻的洞察：對于SiC應用而言，成功的關鍵不僅在于擁有高性能的器件，更在于如何正確地驅動和保護它?；景雽?dǎo)體的策略正是通過提供一個完整的、經過內部驗證的系統方案，來確?？蛻裟軌蝽樌貙⑵淦骷男阅軆?yōu)勢轉化為最終產品的市場競爭力.

結論與設計建議

SiC MOSFET的串?dāng)_現象是其高速開關特性在實際電路寄生參數影響下的必然產物，是設計高頻、高效電力電子系統時必須正視并妥善處理的核心技術挑戰。傾佳電子通過對串?dāng)_機理的深度物理分析，以及對基本半導體（BASIC Semiconductor）提供的系統級解決方案的全面評估，得出以下結論和設計建議。

結論

串?dāng)_的根源：串?dāng)_主要由兩大物理機制驅動：一是極高的dv/dt通過米勒電容C_{gd}產生的寄生導通電流（米勒導通）；二是極高的di/dt在共源電感Ls?上產生的感應電壓干擾。SiC MOSFET因其較低的開啟閾值、極高的開關速度和有限的門極負壓耐受能力，比傳統Si IGBT更容易受到串?dāng)_的影響。

基本半導體的系統性對策：基本半導體成功地構建了一個多層次、協同作用的解決方案來應對串?dāng)_挑戰。

器件層面：其第三代B3M系列SiC MOSFET通過優化內部電容結構（如降低C_{rss}和提高C_{iss}/C_{rss}比值），從源頭上降低了器件對dv/dt的敏感度。

驅動層面：推出了以BTD5350M和BTD5452R為代表的專用隔離門極驅動器。這些驅動器集成了高性能的有源米勒鉗位（AMC）功能，實測數據證明其能極其有效地抑制米勒導通。此外，BTD5452R的軟關斷等智能保護功能，更是將串?dāng)_抑制提升到了系統級故障管理的層面。

方案層面：通過提供集成了自家驅動芯片、電源控制器和變壓器的即插即用驅動板參考設計，基本半導體為客戶掃清了實施障礙，顯著降低了設計風險和開發周期。

性能驗證：對BMF540R12KA3等功率模塊的嚴苛雙脈沖測試數據表明，與業界同類領先產品相比，基本半導體的解決方案在實現極低開關損耗方面具有顯著優勢，這直接驗證了其系統性設計哲學的成功。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

? ? ?

設計建議

基于以上分析，為正在或計劃使用SiC MOSFET進行電力電子設計的工程師提供以下 actionable recommendations：

優先選擇帶開爾文源極的封裝：在PCB布局空間和成本允許的情況下，應始終優先選用四引腳的TO-247-4或類似的帶開爾文源極引腳的封裝。這是從根本上解決di/dt干擾、充分發揮SiC高速性能的最有效手段。

必須采用帶米勒鉗位的驅動器：對于工作在硬開關半橋或全橋拓?fù)渲械腟iC MOSFET，強烈建議使用集成有源米勒鉗位（AMC）功能的門極驅動器，如基本半導體的BTD5350M系列。實測數據已經證明，僅依靠負壓關斷在某些工況下不足以完全抑制串?dāng)_，而AMC是保證系統在各種工況下均能可靠工作的關鍵。

為高可靠性系統選擇智能驅動器：在對可靠性、安全性和故障診斷能力要求極高的應用中（如汽車、儲能、關鍵工業設備），應考慮使用如BTD5452R這樣的智能驅動器。其集成的軟關斷、欠壓保護、故障反饋等功能，能夠構建一個更為魯棒和安全的系統。

善用廠商提供的完整解決方案：為加速項目開發并規避設計陷阱，建議設計初期充分利用基本半導體及其代理商（如傾佳電子）提供的完整驅動參考設計（如BSRD系列）。這些經過驗證的方案集成了匹配的元器件和優化的PCB布局，是確保門極驅動回路性能的最佳起點。

綜上所述，基本半導體提供的不只是一系列獨立的元器件，而是一套經過深思熟慮和嚴格驗證的系統級解決方案。通過在器件、驅動和應用方案三個層面上的協同創新，該公司有效地解決了SiC MOSFET應用中的串?dāng)_難題，為電力電子行業向更高性能邁進提供了堅實可靠的技術支撐。
