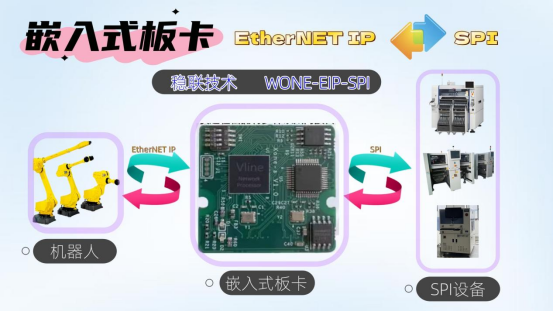

當發那科機器人作為EtherNet/IP主站，與“EIP轉SPI嵌入式板卡”（作為EIP從站）通信時，核心是通過機器人配置工具（示教器+RobotStudio）完成對從站的發現、數據映射，并編寫邏輯實現對SPI設備的控制與數據采集。以下是具體配置步驟，涵蓋硬件連接、機器人主站設置、從站配置及通信驗證。

配置IP地址（關鍵！需同網段）

機器人（主站）IP：設置為192.168.0.7，子網掩碼255.255.255.0。

嵌入式板卡（從站）IP：

通過板卡配置工具（如串口調試助手）設置為192.168.0.20，子網掩碼255.255.255.0（與主站同網段）。

嵌入式板卡（EIP從站）配置

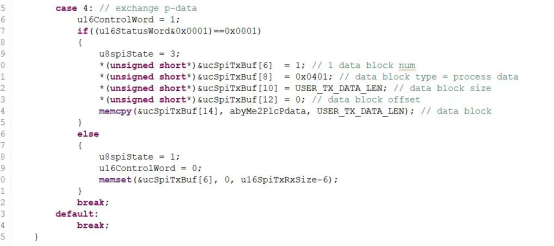

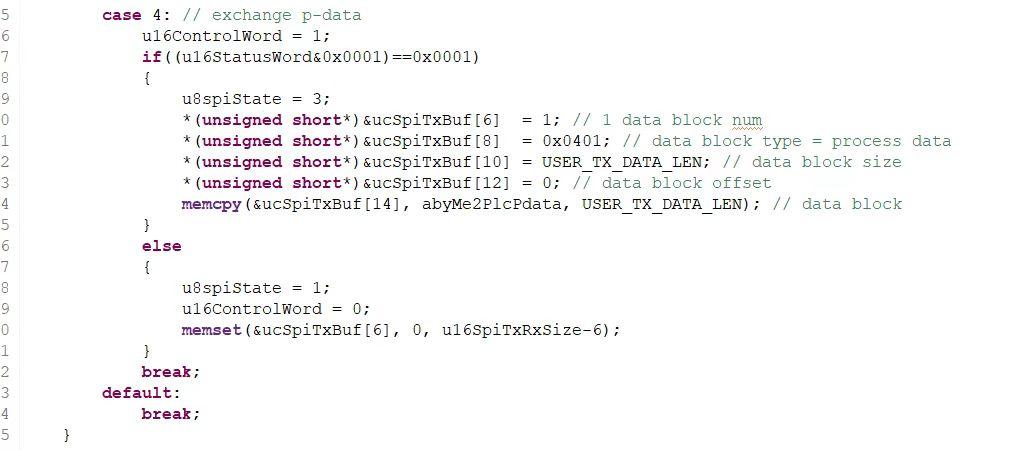

板卡需作為EIP從站，定義與主站交互的數據格式（輸入/輸出數據區），并實現SPI與EIP的協議轉換。

配置從站基礎參數（板卡側）

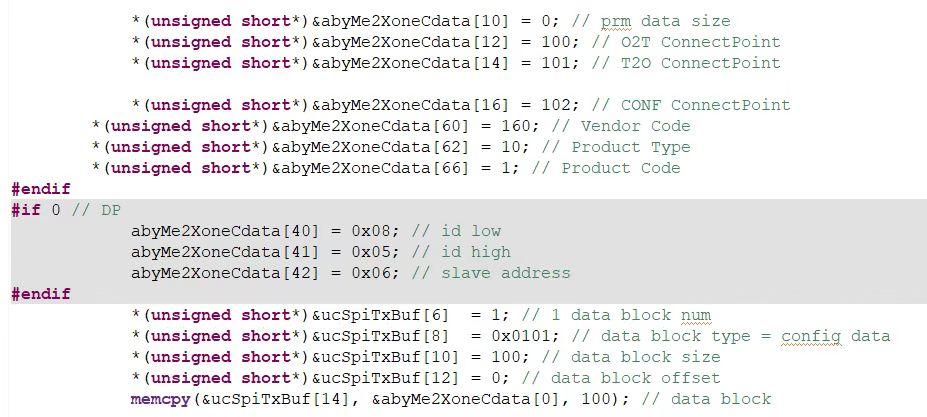

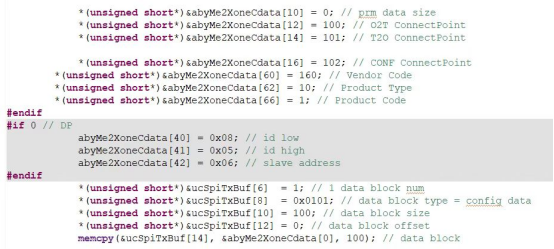

通過板卡開發工具配置EIP從站信息（需與機器人主站匹配）：

設備名稱（DeviceName）：SPI_Converter_Slave（唯一標識，機器人需通過此名稱發現設備）。

供應商ID（VendorID）：自定義（如0x0001，需記錄，機器人配置時需填寫）。

產品代碼（ProductCode）：自定義（如0x0002）。

輸入/輸出數據長度：根據SPI外設需求定義（如輸出40字節（機器人→板卡的控制指令）、輸入40字節（板卡→機器人的傳感器數據）。

通信驗證與調試

基礎連接驗證

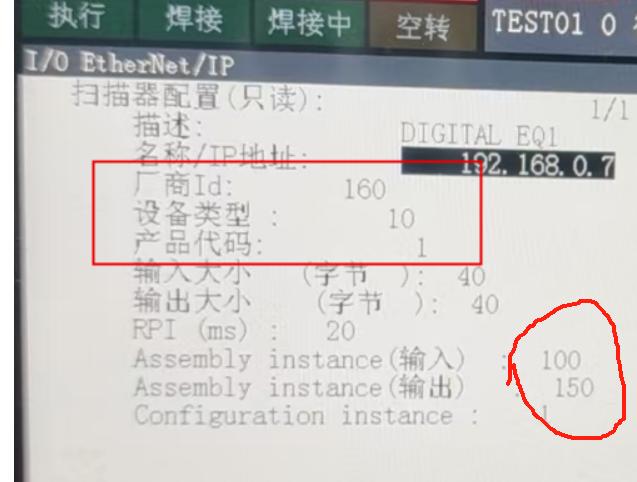

機器人側：在RobotStudio的【EtherNet/IP診斷】中，查看從站狀態為“已連接”，輸入/輸出數據區顯示“正常更新”。

板卡側：通過邏輯分析儀抓取SPI總線，驗證當機器人發送讀指令時，板卡是否正確向SPI設備發送地址和讀取數據。

數據交互測試

運行“讀取傳感器”TP程序，在示教器查看顯示的溫度值，與SPI傳感器手冊的理論值對比（如環境溫度25℃，顯示值應接近）。

運行“控制繼電器”程序，觀察SPI繼電器是否吸合，同時在RobotStudio監控I:100（狀態碼）是否為0x00。

通過以上步驟，發那科機器人可作為EtherNet/IP主站，通過嵌入式板卡實現對SPI設備的遠程控制與數據采集，適用于機器人工作站中SPI傳感器/執行器的集成場景（如物料檢測、輔助設備控制）。
