IO監控畫面是自動化設備中用于快速診斷故障的常用功能。然而，當設備IO點數量眾多時，往往需要配置多個監控畫面，這一過程不僅繁瑣易錯，也降低了排查效率。

那么，能否在一頁HMI畫面上集中顯示所有IO狀態呢？本期將分享一個超實用的觸摸屏技巧，實現這一目標。

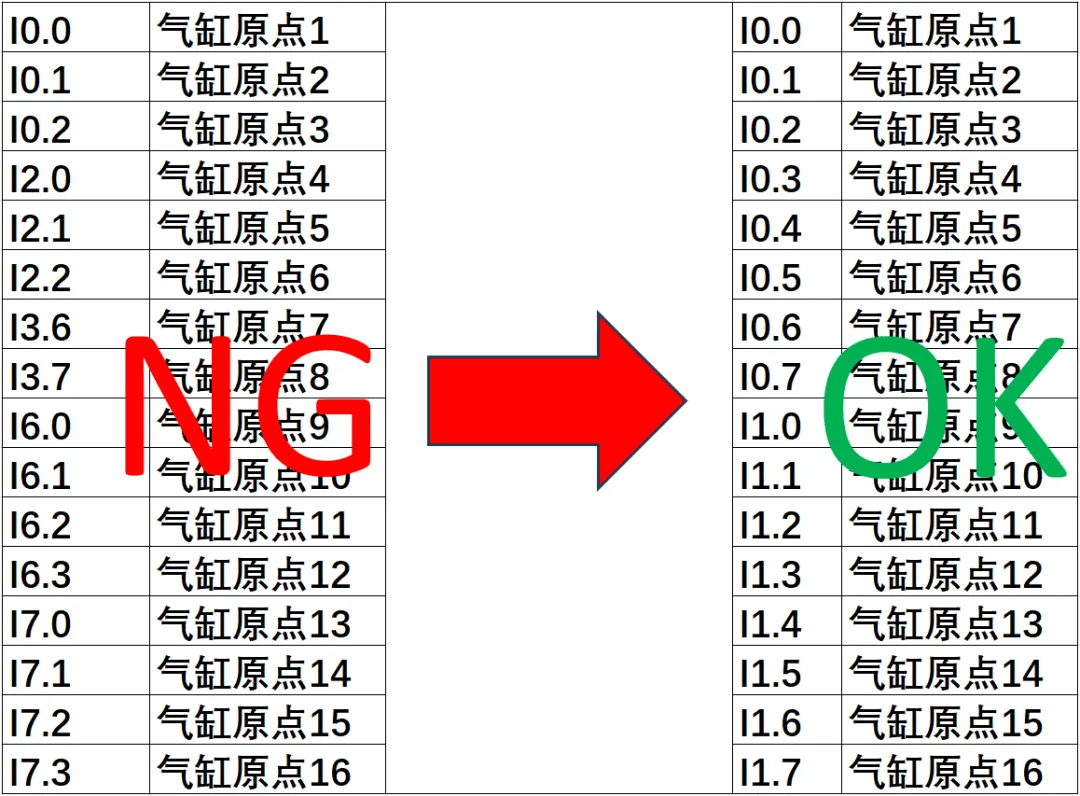

1.首先需要先將IO列表按照順序排序，如果IO列表是混亂的，無法使用這個方式去制作IO界面。

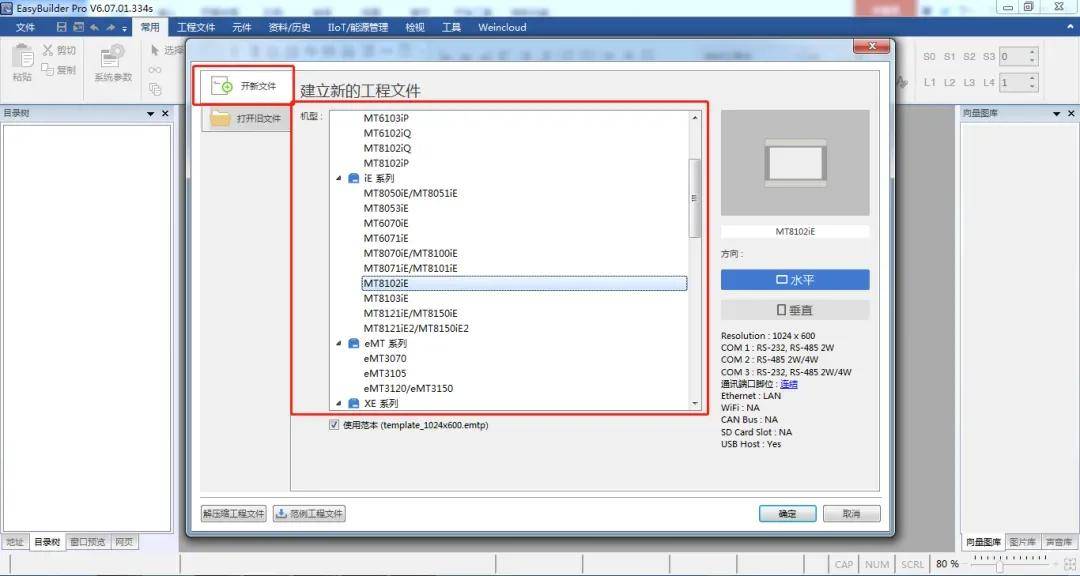

2.建立HMI觸摸屏程序，選擇對應的HMI型號

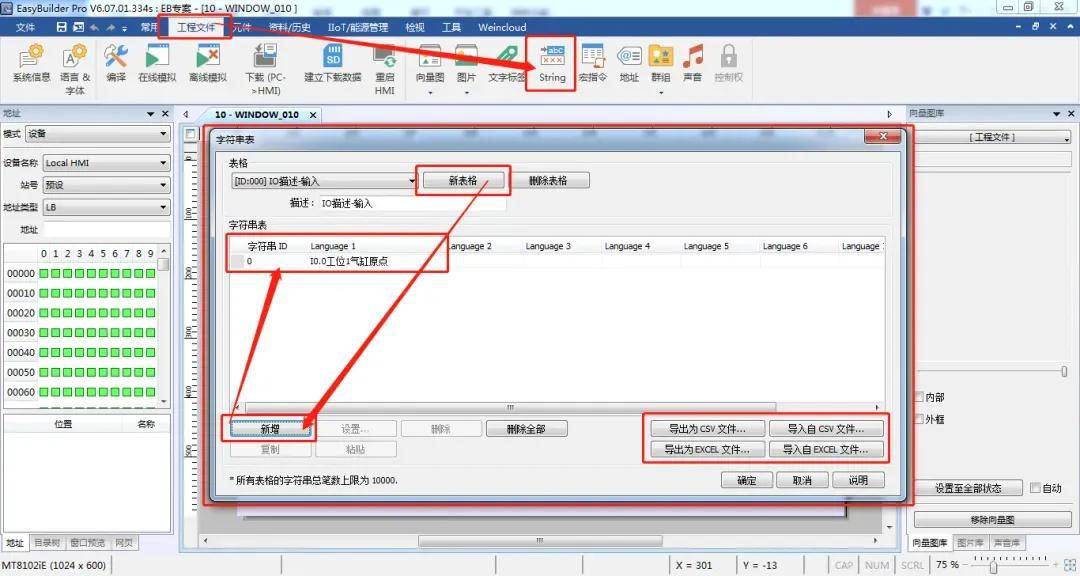

3.使用字符串表功能建立IO表，也可以導出Excel表格進行編輯后再重新導入。

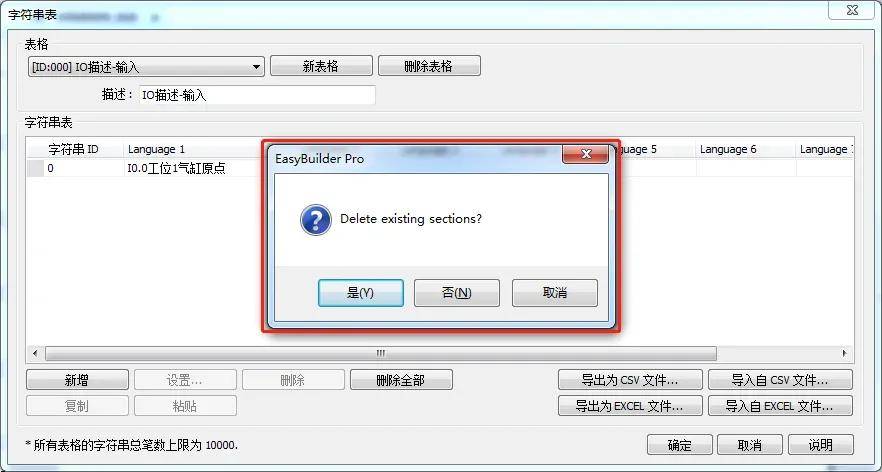

4.導入時若原本內部存在數據，會提示是否刪除已存在的數據。

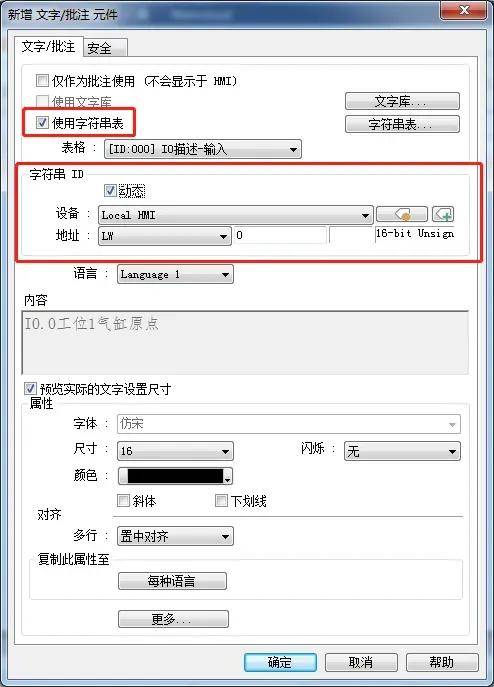

5.建立文字批注元件，使用動態的方式

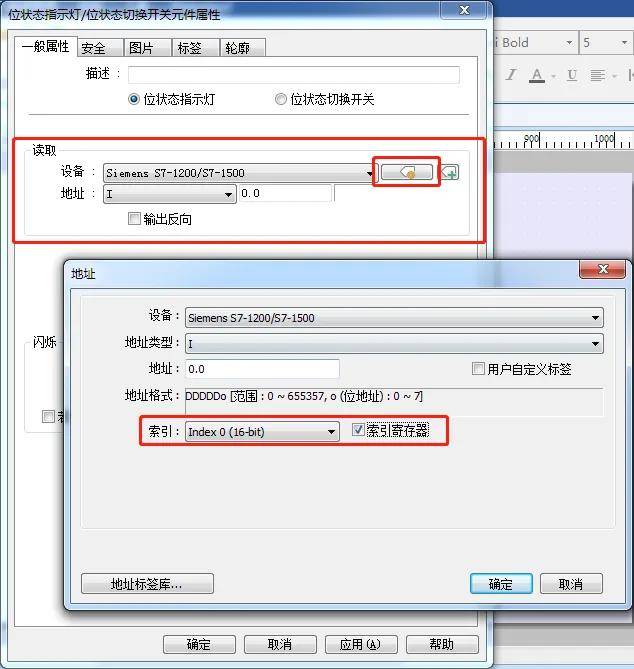

6.建立位狀態指示燈元件，在元件的設置頁面，勾選上索引寄存器

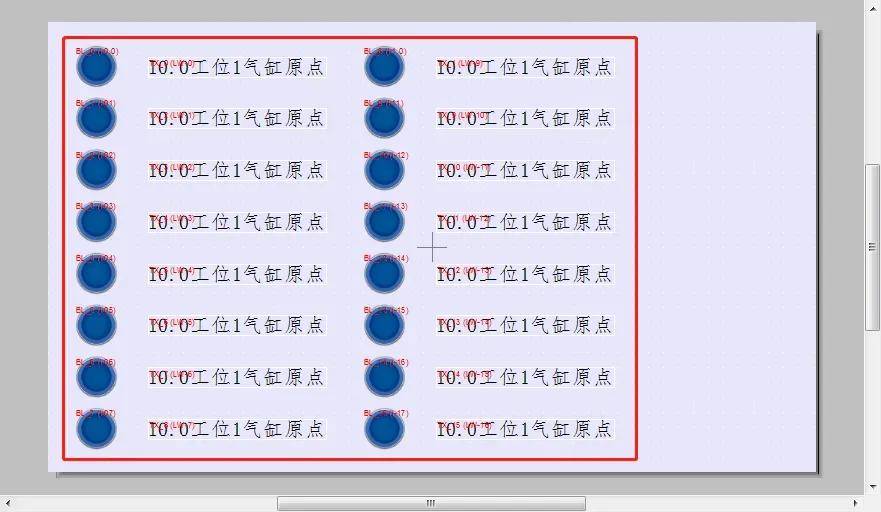

7.將文字批注元件和位狀態指示燈元件（都需要勾選上索引寄存器），一對一的建立在EB專案頁面上，需要建立16的倍數，如當前頁面建立16或32個指示燈和文字批注元件

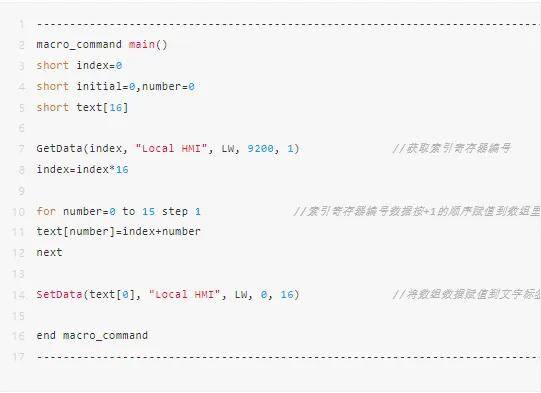

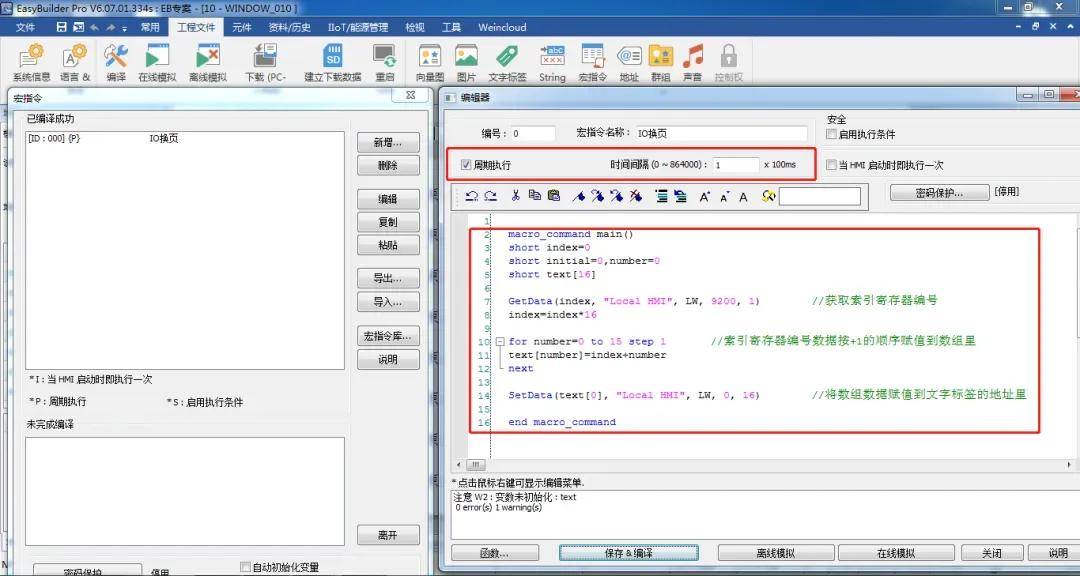

8.制作宏指令

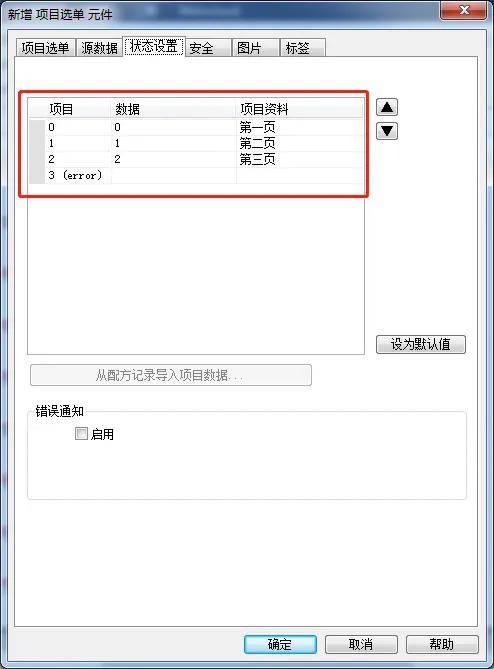

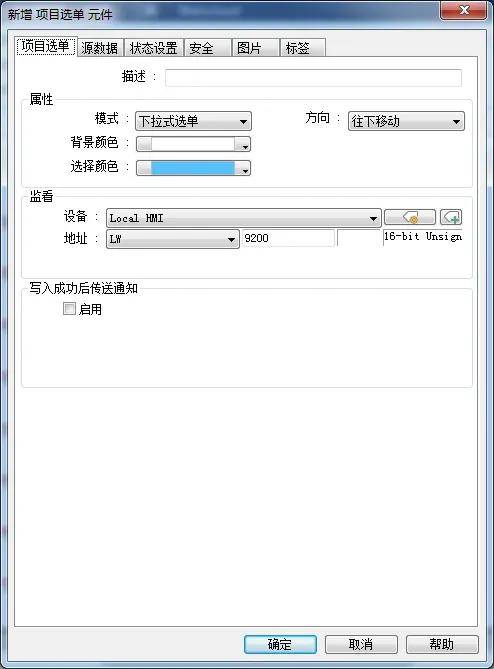

9.制作頁面編號元件（項目選單），監看地址選擇LW9220，狀態數和狀態設置根據實際的需求設定即可

10.標題制作

11.最終頁面效果

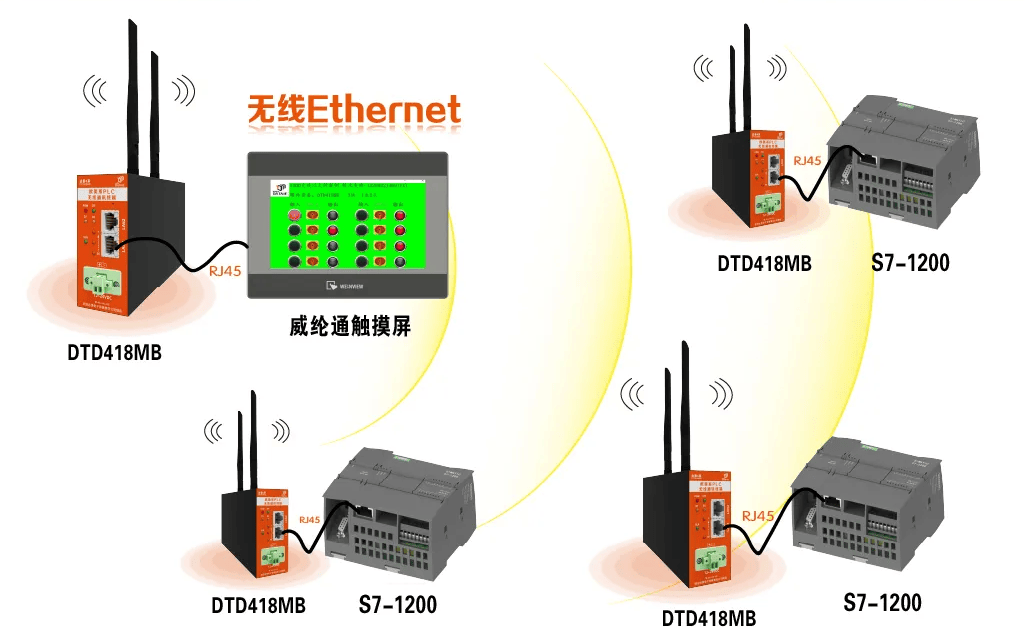

接下來我們進行觸摸屏的通訊測試，本次測試以威綸通觸摸屏和2臺西門子S7-1200 PLC為例，介紹觸摸屏與多臺 PLC的無線Ethernet通信實現過程。

經測試，通訊成功。
