ADS79xx-Q1 器件系列由多通道 8 位、10 位和 12 位模數轉換器 （ADC） 組成。這些器件包括一個基于電容的逐次逼近寄存器（SAR）ADC，具有固有的采樣和保持功能。ADS79xx-Q1器件具有多種功能和出色的性能，適用于需要監控多個通道的各種應用。

ADS79xx-Q1器件在2.7 V至5.25 V的寬模擬電源范圍內工作。這些器件具有極低的功耗，適用于電池供電和隔離電源應用。

4通道和8通道器件采用30引腳TSSOP封裝。12通道和16通道器件采用38引腳TSSOP封裝。
*附件：ads7952-q1.pdf

特性

• 符合汽車應用標準
• AEC-Q100 測試結果如下：
  • 器件溫度等級 1：–40°C 至 125°C
    環境工作溫度范圍
  • 設備 HBM ESD 分類等級 H2
  • 設備 CDM ESD 分類級別 C4B
• 產品系列：
  • 8位、10位和12位分辨率
  • 4、8、12 通道器件共享 16 通道封裝
• 1MHz采樣率串行器件
• 模擬電源范圍：2.7 V 至 5.25 V
• I/O 電源范圍：1.7 V 至 5.25 V
• 兩個 SW 可選單極性輸入范圍：
  • （0 V 至 2.5 V）或（0 V 至 5 V）
• 通道選擇的自動和手動模式
• 每個通道有兩個可編程報警級別
• 四個可單獨配置的GPIO
• 典型功耗：14.5 mW （V （+VA） = 5 伏，伏 （+VBD） = 3 V），1 MSPS
• 掉電電流 （1 μA）
• 30引腳和38引腳TSSOP封裝

參數

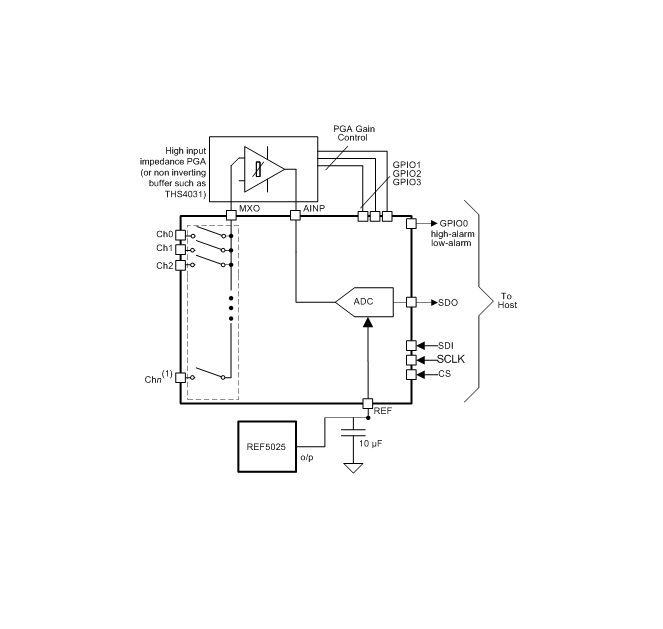

方框圖

ADS7952-Q1 是德州儀器推出的汽車級多通道模數轉換器（ADC），核心優勢為低功耗、寬電壓范圍及靈活的通道配置，符合 AEC-Q100 標準，適用于汽車系統、電源監控等對可靠性和穩定性要求較高的場景。

一、核心產品參數

1. 基礎規格

• 分辨率與通道：12 位分辨率，12 個單端模擬輸入通道
• 采樣與數據速率：最高 1 MSPS 采樣率，SCLK 最高頻率 20 MHz
• 封裝與溫度：38 引腳 TSSOP 封裝（9.70mm×4.40mm）；工作溫度 -40°C 至 125°C，符合 AEC-Q100 1 級標準
• 電源與功耗：模擬電源 2.7V-5.25V，I/O 電源 1.7V-5.25V；5V 模擬電源、3V I/O 電源、1 MSPS 采樣時典型功耗 14.5 mW，掉電電流僅 1 μA

2. 性能特性

• 靜態性能：總未調整誤差（TUE）最大 ±2 LSB，積分非線性（INL）最大 ±0.5 LSB，差分非線性（DNL）最大 ±0.5 LSB
• 動態性能：100 kHz 輸入時，信噪比（SNR）典型 60 dB，無雜散動態范圍（SFDR）典型 84 dB，總諧波失真（THD）典型 -80 dB
• 輸入特性：兩種可選單極性輸入范圍（0V-2.5V 或 0V-5V），輸入電容 15 pF，輸入泄漏電流最大 61 nA（125°C 時）
• 通道隔離：通道間串?dāng)_典型 -95 dB，記憶串?dāng)_典型 -85 dB

3. 關鍵功能參數

• 接口與控制：SPI 串行接口（SDI/SDO/SCLK/CS），支持 MSB 優先數據格式
• 通道模式：支持手動、自動 1、自動 2 三種通道測序模式，可靈活配置通道掃描順序
• 輔助功能：4 個可編程 GPIO 引腳，每通道支持 2 個可編程報警閾值（高 / 低）
• 參考特性：外部參考電壓 2V-3V，推薦搭配 REF5025 等低噪聲參考源，需 10 μF 去耦電容

二、關鍵功能特性

1. 靈活的通道與模式配置

• 通道測序：手動模式可逐幀指定通道，自動 1 模式支持預編程通道序列掃描，自動 2 模式可配置掃描終止通道
• 輸入范圍切換：通過寄存器配置兩種輸入范圍（0V-Vref 或 0V-2×Vref），適配不同幅度模擬信號
• 低功耗設計：支持軟件掉電和 GPIO 控制掉電模式，掉電后快速喚醒，適配電池供電系統

2. 高可靠性與汽車級特性

• 抗干擾能力：ESD 防護等級 HBM H2、CDM C4B，符合汽車電子嚴苛的電磁兼容要求
• 報警功能：每通道可獨立設置高 / 低報警閾值，報警狀態可通過 GPIO 輸出提示
• 穩定性：全溫范圍性能穩定，電源抑制比優異，適應汽車等惡劣工作環境

3. 多功能擴展

• GPIO 配置：4 個 GPIO 可獨立編程為輸入或輸出，支持報警輸出、電源掉電控制等擴展功能
• 數據交互：SPI 接口支持同時傳輸通道地址、轉換數據及 GPIO 狀態，簡化系統通信
• 校準支持：通過外部參考源和寄存器配置，可補償增益和偏移誤差，提升測量精度

三、典型應用場景

• 汽車電子：汽車電源系統監控、傳感器信號采集、車載設備狀態監測
• 工業控制：低功耗數據采集系統、電源供應監控
• 電池供電設備：便攜式儀器、電池管理系統（BMS）

四、設計與使用建議

1. 輸入與參考設計

• 輸入調理：每個通道建議并聯 150 pF 濾波電容，減少通道切換時的電荷干擾；源阻抗建議不超過 250 Ω（2×Vref 范圍）或 100 Ω（1×Vref 范圍）
• 參考配置：外部參考源需低噪聲、低漂移，REFP 引腳就近配置 10 μF 去耦電容，確保參考電壓穩定
• 報警設置：根據應用需求通過寄存器配置每通道高 / 低報警閾值，報警輸出可映射至 GPIO 引腳

2. 電源與布線

• 電源配置：模擬電源與數字電源獨立供電，各電源引腳就近并聯 1 μF 去耦電容，模擬地與數字地單點連接
• PCB 布局：將模擬輸入通道與數字信號線分區布線，減少串?dāng)_；REFP/REFM 引腳線路遠離噪聲源，避免過孔
• 靜電防護：操作時采取 ESD 防護措施，避免器件因靜電損壞

3. 模式與參數選擇

• 通道模式：多通道循環監測場景選擇自動 1 或自動 2 模式，單點精準測量場景選擇手動模式
• 功耗優化：非采樣時段啟用掉電模式，可通過寄存器或 GPIO 控制，降低系統功耗
• 精度優化：關鍵測量場景選擇 2.5V 參考電壓（0V-2.5V 輸入范圍），提升測量分辨率；避免輸入信號超出量程，防止失真
