ADS8353、ADS7853和ADS7253屬于引腳兼容、雙通道、高速、同步采樣、模數轉換器 （ADC） 系列，支持單端和偽差分模擬輸入。

每個器件包括兩個單獨可編程的基準源，可用于系統級增益校準。此外，靈活的串行接口可以在很寬的電源范圍內運行，從而能夠輕松地與各種主機控制器進行通信?？梢允褂迷O(shè)備支持的兩種低功耗模式來優化給定吞吐量的功耗。所有器件均在擴展的工業溫度范圍（–40°C 至 125°C）內完全額定，并采用引腳兼容的 WQFN-16（3 mm × 3 mm）和 TSSOP-16 封裝。
*附件：ads7253.pdf

特性

• 16位、14位和12位引腳兼容系列
• 兩個通道同時采樣
• 支持單端和偽差分輸入
• 高速：
  • ADS8353：16 位，600 kSPS
  • ADS7853：14 位，1 MSPS
  • ADS7253：12 位，1 MSPS
• 優異的直流性能：
  • ADS8353：
    • 16位NMC DNL，±2.5LSB最大INL
  • ADS7853：
    • 14 位 NMC DNL，±2LSB 最大 INL
  • ADS7253：
    • 12 位 NMC DNL，±1LSB 最大 INL
• 優異的交流性能：
  • ADS8353：
    • 89 dB 信噪比，–95 dB 總諧失真
  • ADS7853：
    • 82 dB 信噪比，–90 dB 總諧波反真
  • ADS7253：
    • 72 dB SNR，–90 dB THD
• 雙通道、可編程和緩沖2.5V
  內部基準電壓源
• 在擴展的工業溫度范圍內完全額定：–40°C 至 125°C
• 小尺寸：
  WQFN-16（3 毫米× 3 毫米）和 TSSOP-16
  參數

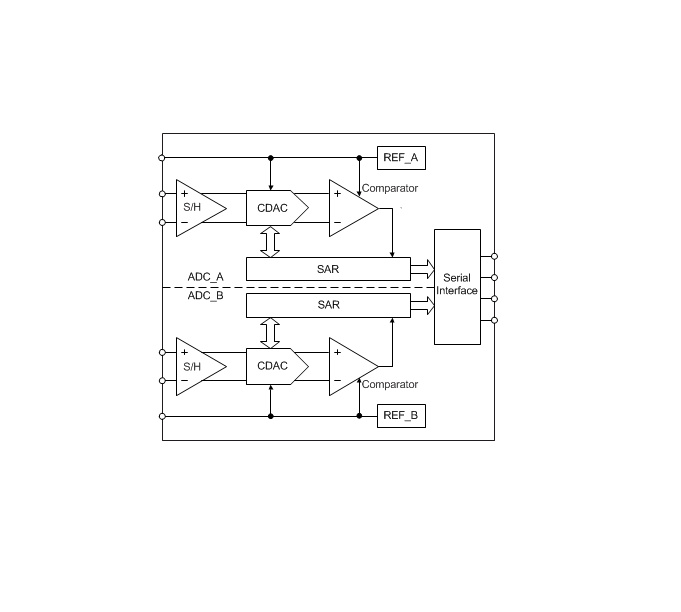

  方框圖

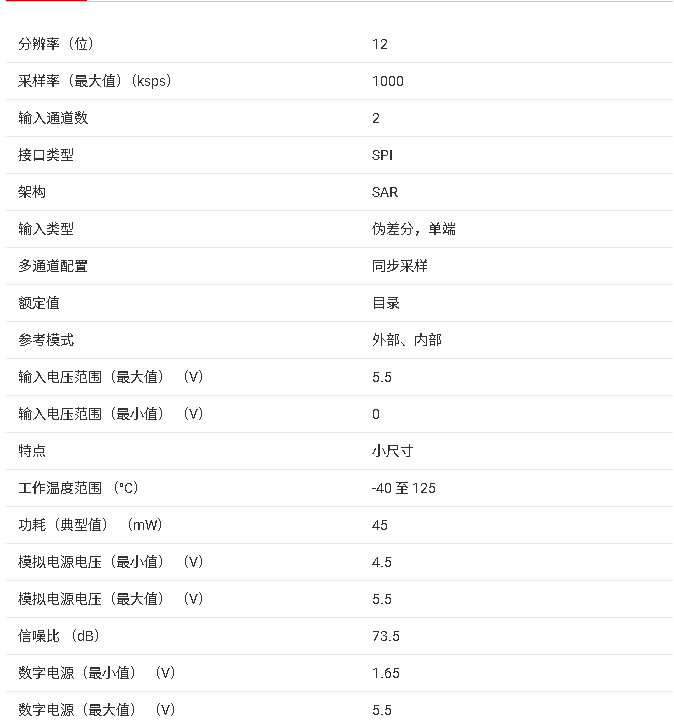

ADS7253 是德州儀器 ADSxx53 系列中的雙通道高速同步采樣 ADC，核心優勢為同步采樣、寬輸入配置及低功耗，12 位分辨率適配中高精度數據采集場景，廣泛應用于電機控制、電力質量監測等領域。

一、核心產品參數

1. 基礎規格

• 分辨率與通道：12 位分辨率（無丟失碼），2 路同步采樣通道，支持單端和偽差分輸入
• 采樣與轉換性能：最高 1 MSPS 采樣率，轉換時間 450 ns（32-CLK 模式），采集時間隨接口模式變化（16-CLK 模式為 6×tCLK）
• 封裝與溫度：16 引腳 WQFN（3.00mm×3.00mm）和 TSSOP（5.00mm×4.40mm）封裝；工作溫度 -40°C 至 125°C
• 電源與功耗：模擬電源（AVDD）5 V，數字 I/O 電源（DVDD）1.65-5.5 V；5 V 供電、1 MSPS 速率下典型模擬功耗 8.5 mW，掉電模式電流 10-50 μA

2. 輸入與性能特性

• 輸入范圍：雙檔可選（0-VREF 或 0-2×VREF），VREF 為 2.5 V（內部參考）或 2.4-AVDD（外部參考）
• 靜態性能：INL 最大 ±1 LSB，DNL 最大 ±1 LSB，輸入失調誤差 ±2 mV，通道間匹配誤差 ±0.5 mV
• 動態性能：100 kHz 輸入時，SNR 典型 73.5 dB，THD 典型 -90 dB，無雜散動態范圍（SFDR）典型 93.5 dB
• 輸入特性：采樣模式輸入電容 40 pF，保持模式 4 pF，輸入泄漏電流最大 0.1 μA

3. 關鍵功能參數

• 參考配置：內置 2.5 V 可編程參考源（REFDAC 寄存器調節，分辨率 1.1 mV），支持外部參考輸入
• 接口與控制：SPI 兼容串行接口，支持 4 種接口模式（32-CLK/16-CLK 雙 SDO / 單 SDO），SCLK 最高頻率適配吞吐量需求
• 低功耗模式：支持待機（STANDBY）和軟件掉電（SPD）模式，待機電流典型 2.5 mA（內部參考開啟）

二、關鍵功能特性

1. 靈活輸入與同步采樣

• 同步采樣：2 路通道同時采樣，保證信號相位一致性，適配三相電力監測、電機控制等對時序要求高的場景
• 輸入配置：通過寄存器選擇單端（AINM 接地）或偽差分（AINM 接 FSR/2）輸入，滿足不同信號源需求
• 量程切換：通過配置寄存器（CFR.B9）切換 0-VREF 和 0-2×VREF 輸入量程，適配不同幅度信號

2. 高可靠性與可編程性

• 參考靈活配置：內置參考源支持獨立調節（REFDAC_A/REFDAC_B 寄存器），外部參考需配置 10 μF 去耦電容
• 數據格式可選：支持二進制補碼和 straight binary 輸出格式，通過 CFR.B4 寄存器配置
• 抗干擾設計：輸入支持抗混疊濾波，參考引腳 decoupling 優化，全溫范圍性能穩定

3. 低功耗與接口靈活性

• 多接口模式：32-CLK 模式適配高精度場景，16-CLK 模式降低 SCLK 頻率需求，雙 SDO 模式并行輸出雙通道數據，單 SDO 模式簡化布線
• 低功耗優化：待機模式關閉部分內部電路，掉電模式關閉所有電路（保留寄存器配置），適配電池供電系統
• 寄存器可編程：支持配置輸入范圍、參考源、數據格式等，支持寄存器讀寫回查，便于系統校準

三、典型應用場景

• 電機控制：編碼器位置測量、電機驅動狀態監測
• 電力電子：電力質量監測、三相功率控制、保護繼電器
• 通用電子：光學網絡 EDFA 增益控制、可編程邏輯控制器（PLC）數據采集

四、設計與使用建議

1. 輸入與參考設計

• 輸入調理：每通道建議串聯 22 Ω 隔離電阻 + 400 pF 濾波電容，構成抗混疊濾波并保證放大器穩定性
• 參考配置：內置參考源需在 REFIO 引腳配置 10 μF 去耦電容；外部參考源需低噪聲、低漂移，推薦 REF5025 等型號
• 輸入配置：?jiǎn)味溯斎霑r(shí) AINM 接地，偽差分輸入時 AINM 接量程中點，確保信號動態范圍最大化

2. 電源與布線

• 電源配置：模擬電源與數字電源獨立供電，各電源引腳就近并聯 10 μF 去耦電容，模擬地與數字地單點連接
• PCB 布局：將模擬輸入、參考電路與數字電路分區布線，避免交叉干擾；REFIO 引腳線路遠離噪聲源，無 vias 串聯
• 接口匹配：根據接口模式選擇 SCLK 頻率，16-CLK 模式需注意縮短采集時間對信號 settling 的影響

3. 模式與參數選擇

• 接口模式：高精度場景選擇 32-CLK 模式，布線受限或低頻率時鐘場景選擇 16-CLK 模式；雙通道并行輸出選雙 SDO 模式
• 功耗優化：非采集時段啟用掉電模式，通過 SDI 引腳發送控制字觸發，喚醒后需預留 1 ms（外部參考）或 3 ms（內部參考）穩定時間
• 校準配置：通過 REFDAC 寄存器微調參考電壓，補償系統增益誤差；利用配置寄存器選擇數據格式，適配主機處理需求
