ADS7039-Q1器件是一款符合Q100標準的汽車級10位2MSPS模數轉換器（ADC）。該器件支持寬模擬輸入電壓范圍（2.35 V至3.6 V），并包括一個基于電容的逐次逼近寄存器（SAR）ADC，具有固有的采樣保持電路。SPI兼容串行接口由CS和SCLK信號控制。輸入信號使用CS下降沿進行采樣，SCLK用于轉換和串行數據輸出。該器件支持寬數字電源范圍（1.65 V至3.6 V），可直接連接各種主機控制器。ADS7039-Q1 符合正常 DVDD 范圍（1.65 V 至 1.95 V）的 JESD8-7A 標準。
*附件：ads7039-q1.pdf

ADS7039-Q1 采用 8 引腳、微型、VSSOP 封裝，額定工作溫度范圍為 –40°C 至 +125°C。ADS7039-Q1 的快速采樣率、微型外形和低功耗使該器件適用于空間受限和快速掃描的汽車應用。

特性

• 符合汽車應用標準
• AEC-Q100 符合以下標準：
  • 器件溫度等級 1：–40°C 至 125°C 環境工作溫度范圍
  • 設備 HBM ESD 分類級別 ±2000 V
  • 設備 CDM ESD 分類級別 ±1000 V
• 超低功耗：
  • 2 MSPS 時為 1.2 mW（最大值），采用 3V AVDD
  • 1 kSPS 時小于 1 μW，采用 3V AVDD
• 微型足跡：
  • 8引腳VSSOP封裝：2.30 mm × 2.00 mm
• 2 MSPS 吞吐量，零數據延遲
• 工作范圍廣：
  • AVDD：2.35 V 至 3.6 V
  • DVDD：1.65 V 至 3.6 V（獨立于 AVDD）
  • 溫度范圍：–40°C 至 +125°C
• 卓越的性能：
  • 10 位分辨率，帶 NMC
  • ±0.4 LSB 國際凈額;±0.4 LSB 國際凈額
  • 61dB SNR，3V AVDD
  • –75dB THD，3V AVDD
• 單極性輸入范圍：0 V 至 AVDD
• 集成偏移校準
• SPI 兼容串行接口：32 MHz
• 符合 JESD8-7A 標準的數字 I/O

參數

方框圖

ADS7039-Q1 是德州儀器推出的一款汽車級 10 位 SAR ADC，具備小尺寸、低功耗、高性價比特點，專為空間受限且對掃描速度有要求的汽車及便攜設備設計。

一、核心特性

• 汽車級認證與可靠性：符合 AEC-Q100 標準，工作溫度范圍 -40°C 至 125°C，HBM ESD 等級 ±2000V，CDM ESD 等級 ±1000V。
• 低功耗與高性能：3V 供電下，2MSPS 速率功耗最高 1.2mW，1kSPS 時低于 1μW；10 位分辨率無丟失碼，DNL 和 INL 均為 ±0.4 LSB，SNR 達 61dB，THD 為 -75dB。
• 寬工作范圍與小尺寸：模擬電源 AVDD 2.35V-3.6V，數字電源 DVDD 1.65V-3.6V；采用 8 引腳 VSSOP 封裝，尺寸僅 2.30mm×2.00mm。
• 接口與延遲優勢：支持 32MHz SPI 兼容串行接口，符合 JESD8-7A 標準，2MSPS 吞吐量且無數據延遲。

二、關鍵參數與功能

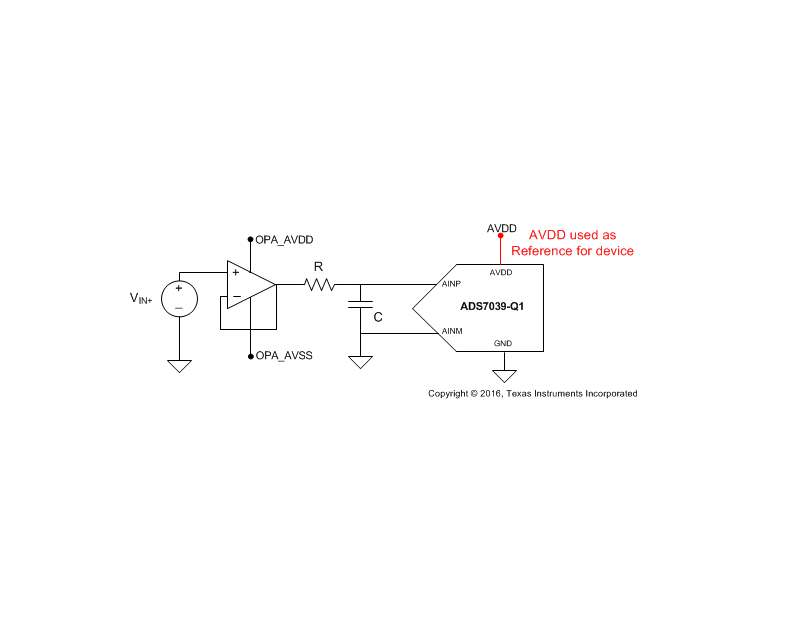

• 輸入與參考：?jiǎn)螛O性輸入范圍 0V 至 AVDD，集成偏移校準功能，以 AVDD 作為參考電壓，需搭配 3.3μF 低 ESR 陶瓷去耦電容。
• 時序特性：SCLK 高 / 低時間最小 0.45ns，CS 建立時間 12ns，轉換時間為 10.5×tSCLK，吞吐量周期最小 0.5μs。
• 功能模式：上電時首次 CS 下降沿觸發偏移校準（需 16 個 SCLK 周期），正常工作時可通過 32 個 SCLK 周期重新校準。

三、應用場景

適用于汽車信息娛樂系統、汽車傳感器、液位傳感器、超聲波流量計、電機控制以及便攜式醫療設備等領域。

四、設計與使用建議

• 電源設計：AVDD 和 DVDD 需分別用 3.3μF 陶瓷電容去耦，AVDD 應不低于最大輸入信號，DVDD 建議設為最低允許值以降低功耗。
• 輸入電路：需設計低失真電荷回踢濾波器（CFLT 不小于 300pF），選擇高帶寬、低噪聲運算放大器（如 OPA365-Q1）作為輸入驅動。
• 布局要點：采用接地平面，區分模擬與數字區域，避免信號線交叉，去耦電容靠近電源引腳，減少過孔使用。

五、封裝與訂購信息

• 封裝規格：8 引腳 VSSOP（DCU）封裝，引腳間距 0.5mm，最大高度 0.9mm。
• 訂購型號：ADS7039QDCURQ1（批量 3000 個 / 卷），符合 RoHS 標準，MSL 等級 2，峰值回流溫度 260°C。
