Vishay/Sfernice RCH功率電阻器設計用于安裝到散熱器上，并承受較高的短時過載。這些電阻器采用金屬陶瓷厚膜技術制造，具有出色的特性。RCH功率電阻器為無電感電阻器，特別適合用于高頻工作和切斷電路。這些電阻器符合NF-EN45545-2標準，具有三種端子類型。RCH功率電阻器易于安裝，尺寸和重量小，額定功率大。這些電阻器具有0.24Ω 至1MΩ 寬電阻范圍、0.8°C/W的高熱容量以及-55°C至125°C的工作溫度范圍。

數據手冊：*附件：Vishay ， Sfernice RCH功率電阻數據手冊.pdf

特性

• 符合NF-EN45545-2標準
• 高額定功率
• 易于安裝
• 尺寸小、重量輕

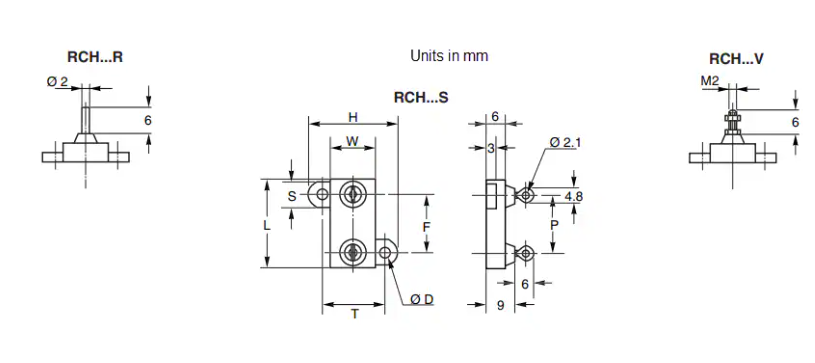

尺寸圖

?Vishay Sfernice RCH系列功率電阻技術解析?

?一、產品概述?
Vishay Sfernice RCH系列是一款采用厚膜技術（Cermet Thick Film Technology）的功率電阻，專為安裝在散熱器上而設計。該系列包含4種型號（RCH5/10/25/50），功率覆蓋5 W至50 W，具有高絕緣性能（106 MΩ）、高過載能力（最高2500 VRMS）和非電感特性，特別適用于高頻操作和斷路電路場景。

?二、核心特性?

1. ?電氣參數?
   • ?阻值范圍?：0.24 Ω至1 MΩ（全系列兼容E24標準序列）
   • ?額定功率?（25°C環境）：
     • RCH5: 5 W
     • RCH10: 10 W
     • RCH25: 25 W
     • RCH50: 50 W
   • ?精度與溫漂?：公差可選±1%/±2%/±5%/±10%，溫度系數為±150 ppm/°C或±250 ppm/°C
2. ?機械與散熱設計?
   • ?結構?：氧化鋁基板+陶瓷金屬電阻元件，外殼絕緣
   • ?熱阻值?（結至外殼）：
     • RCH5: 4.8 °C/W
     • RCH50: 0.8 °C/W（全系列隨功率增加遞減）
   • ?安裝方式?：提供三種端子選項（圓形引線R/帶孔扁平端子S/M2螺絲V）

?三、過載性能分析?

• ?瞬時過載?：支持5秒內2倍額定功率沖擊（依據NF EN140000標準）
• ?臨界電阻值?（決定最大工作電壓）：
  • RCH5: 5120 Ω（對應160 VRMS）
  • RCH50: 33 024 Ω（對應1285 VRMS）
• ?能量曲線?顯示：在10^-4秒瞬時過載中，RCH50可承受超1000 J能量

?四、應用場景建議?

1. ?工業電力電子?：變頻器緩沖電路、電機驅動保護
2. ?新能源領域?：光伏逆變器泄放電阻、電動汽車充電模塊
3. ?高可靠性場景?：符合NF-EN45545-2第26條阻燃要求，通過IEC 60695-11-5耐火測試
