該ADS8881是一款18位、1MSPS、真差分輸入、模數轉換器（ADC）。該器件采用2.5V至5V外部基準電壓源工作，提供廣泛的信號范圍選擇，無需額外的輸入信號縮放?；鶞?zhǔn)電壓設置獨立于模擬電源電壓 （AVDD），并且可能超過模擬電源電壓 （AVDD）。

該器件提供與 SPI 兼容的串行接口，還支持菊花鏈作，用于級聯多個器件?？蛇x的忙線指示器位使與數字主機的同步變得容易。
*附件：ads8881.pdf

該器件支持單極性、真差分模擬輸入信號，差分輸入擺幅為–V裁判到 V 裁判 .這種真差分模擬輸入結構允許在0 V至V范圍內提供任意值的共模電壓 裁判 （當兩個輸入都在–0.1 V至V的工作輸入范圍內時 裁判 + 0.1 V）。

器件作經過優化，可實現極低功耗作。功耗直接隨速度而變化。此功能使該ADS8881非常適合低速應用。

特性

• 采樣率：1 MHz
• 無延遲輸出
• 單極性、真差分輸入范圍：–V裁判設置為 +V裁判
• 寬共模電壓范圍：0 V 至 V裁判具有 90 dB CMRR（最小值）
• SPI?兼容串行接口，帶
  菊花鏈選項
• 優異的交流和直流性能：
  • ADS8881C：
    INL：±1 LSB（典型值），±2.0 LSB（最大值）DNL
    ：±1.0 LSB（最大值），18位NMC
    SNR：100 dB，THD：–115 dB
  • ADS8881I：
    INL：±1.5 LSB（典型值），±3.0 LSB（最大值）DNL
    ：+1.5 和 –1 LSB（最大值），18 位 NMC
    SNR：100 dB，THD：–115 dB
• 工作范圍廣：
  • AVDD：2.7 V 至 3.6 V
  • DVDD：2.7 V 至 3.6 V
    （獨立于 AVDD）
  • 參考：2.5 V 至 5 V（獨立于 AVDD）
  • 工作溫度：
    ADS8881C：0°C 至 +70°C
    ADS8881I：–40°C 至 +85°C
• 低功耗：
  • 5.5 mW（1 MSPS 時）
  • 100 kSPS 時為 0.55 mW
  • 10 kSPS 時為 55 μW
• 掉電電流 （AVDD）：50 nA
• 滿量程階躍建立至18位：290 ns
• 封裝：MSOP-10 和 VSON-10

參數

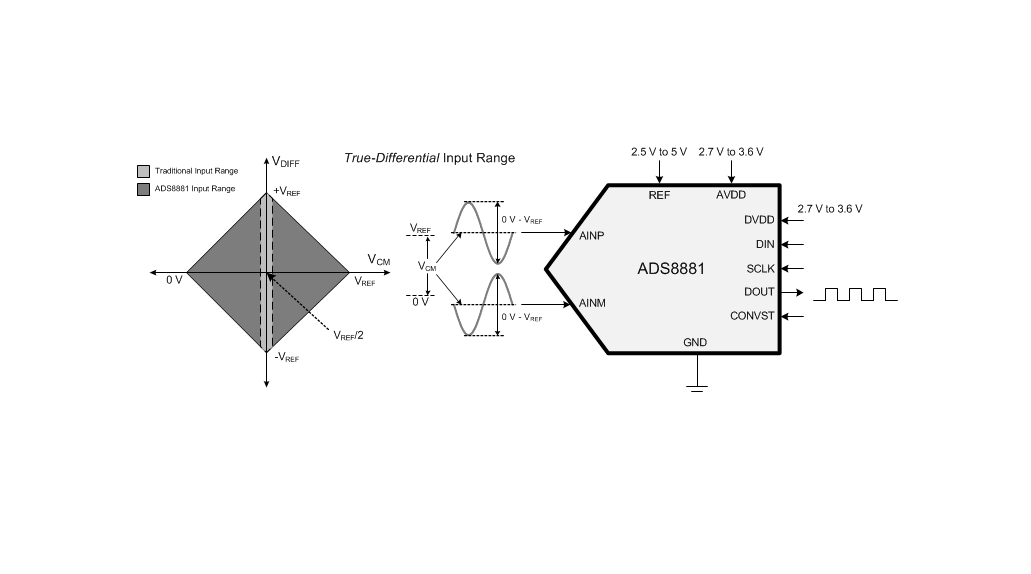

方框圖

ADS8881 是一款 18 位高精度逐次逼近型模數轉換器（SAR ADC），最高采樣率 1 MSPS，具備真差分輸入、低功耗及靈活串行接口特性，分為商業級（ADS8881C）和工業級（ADS8881I）型號，適用于測試測量、醫療設備等高精度低功耗場景。

核心參數與性能

• 分辨率與采樣率 ：18 位無失碼分辨率，最高采樣率 1 MSPS；轉換時間 500 ns-710 ns， Acquisition 時間 290 ns，無延遲輸出。
• 輸入特性 ：真差分輸入范圍 ±VREF，共模電壓范圍 0 V-VREF，共模抑制比（CMRR）≥90 dB；輸入電容 59 pF，支持單端轉差分信號輸入。
• 精度與動態性能 ：ADS8881C 的 INL±2 LSB（最大值）、DNL±1 LSB（最大值）；ADS8881I 的 INL±3 LSB（最大值）、DNL±1.5 LSB（最大值）；SNR≥98.5 dB，THD≤-112 dB，SFDR≥102 dB。
• 功耗與工作條件 ：電源電壓 2.7 V-3.6 V（AVDD/DVDD 獨立供電），參考電壓 2.5 V-5 V；1 MSPS 采樣率下功耗 5.5 mW，10 kSPS 時低至 55 μW，掉電電流僅 50 nA；工作溫度 ADS8881C 為 0°C-70°C，ADS8881I 為 - 40°C-85°C。

封裝與引腳

• 提供兩種封裝：3.0 mm×3.0 mm 10 引腳 VSSOP（DGS）和 3.0 mm×3.0 mm 10 引腳 VSON（DRC），VSON 封裝含裸露熱焊盤（需接地優化散熱）。
• 關鍵引腳包括差分模擬輸入（AINP/AINN）、電源引腳（AVDD/DVDD/GND）、參考電壓輸入（REF）、SPI 接口引腳（SCLK/DIN/DOUT）及轉換控制引腳（CONVST）。

核心功能與特性

• 靈活接口模式 ：支持 3 線 / 4 線 SPI 兼容接口，可選片選（CS）模式或菊花鏈（Daisy-Chain）模式，支持忙指示位（Busy Indicator），方便多器件級聯與同步。
• 低功耗設計 ：轉換后自動進入掉電模式，功耗隨采樣率線性縮放，10 kSPS 時功耗僅為 1 MSPS 的 1/100，適合電池供電設備。
• 高可靠性 ：ESD 防護等級 HBM±2000 V、CDM±500 V；參考引腳支持動態負載驅動，需外接≥10 μF 去耦電容。

典型應用場景

• 自動測試設備（ATE）、工業過程控制、精密醫療設備、低功耗電池供電儀器、數據采集系統（DAQ）。

設計要點

• 電源與去耦 ：AVDD 和 DVDD 需分別就近配置 1 μF 去耦電容，參考引腳（REF）需外接 10 μF 以上電容濾波，降低電源噪聲影響。
• 輸入與參考設計 ：差分輸入建議添加 RC 抗混疊濾波器（電容≥590 pF、電阻≤22 Ω）；參考電壓需選用低噪聲低漂移源（如 REF5045），必要時添加緩沖放大器。
• 布局規范 ：模擬地與數字地單點連接，模擬信號路徑遠離數字電路；REF 引腳布線盡量短，去耦電容靠近引腳，避免過孔串聯。
• 接口配置 ：根據系統需求選擇 3 線 / 4 線 / 菊花鏈模式，SCLK 最高頻率 70 MHz，數據以二進制補碼格式輸出，MSB 優先。

產品型號與供貨

• 在售型號包括 VSSOP 封裝（ADS8881CDGS 系列，80 片 / 管；ADS8881CDGSR 系列，2500 片 / 卷）和 VSON 封裝（ADS8881CDRCR 系列，3000 片 / 卷；ADS8881CDRCT 系列，250 片 / 卷），工業級型號以 “I” 開頭（如 ADS8881IDGSR）。
• 符合 RoHS 標準，MSL 等級 2（260°C 回流焊，1 年濕度敏感）。
