該ADS8883是一款18位、680kSPS、真差分輸入、模數轉換器（ADC）。該器件采用2.5V至5V外部基準電壓源工作，提供廣泛的信號范圍選擇，無需額外的輸入信號縮放。基準電壓設置獨立于模擬電源電壓 （AVDD），并且可能超過模擬電源電壓 （AVDD）。

該器件提供與 SPI 兼容的串行接口，還支持菊花鏈作，用于級聯多個器件。可選的忙線指示器位使與數字主機的同步變得容易。
*附件：ads8883.pdf

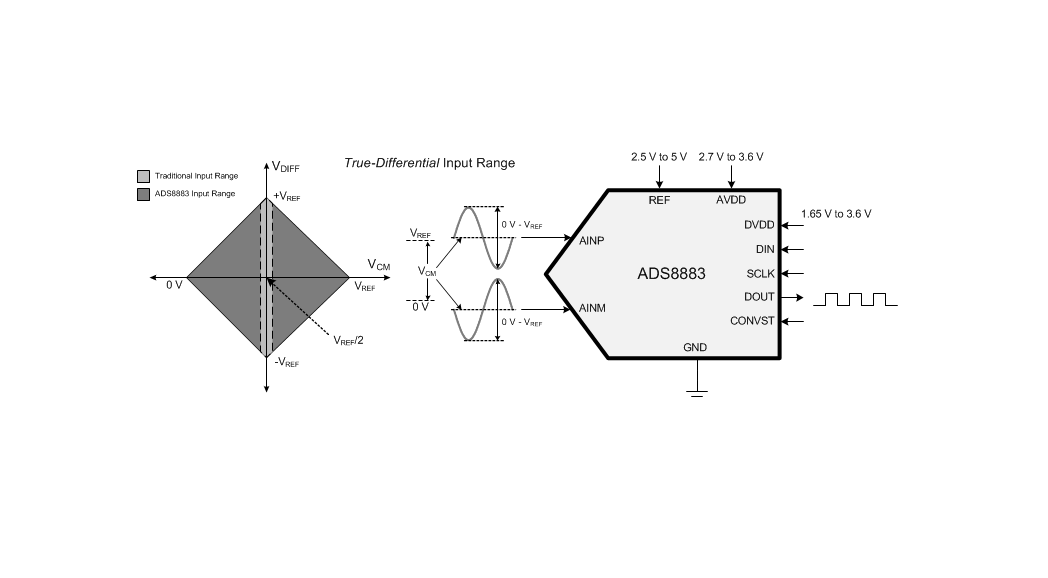

該器件支持單極性、真差分模擬輸入信號，差分輸入擺幅為–V裁判設置為 +V 裁判 .這種真差分模擬輸入結構允許在0 V至+V范圍內提供任意值的共模電壓 裁判 （當兩個輸入都在–0.1 V至V的工作輸入范圍內時 裁判 + 0.1 V）。

器件作經過優化，可實現極低功耗作。功耗直接隨速度而變化。此功能使該ADS8883非常適合低速應用。

特性

• 采樣率：680 kHz
• 無延遲輸出
• 單極性、真差分輸入范圍：–V裁判設置為 +V裁判
• 寬共模電壓范圍：0 V 至 V裁判具有 90 dB CMRR（最小值）
• SPI?兼容串行接口，帶
  菊花鏈選項
• 優異的交流和直流性能：
  • 信噪比：100 dB，總諧波擾：–115 dB
  • INL：±1.5 LSB（典型值），±3.0 LSB（最大值）
  • DNL：+1.5 和 –1 LSB（最大值），18 位 NMC
• 工作范圍廣：
  • AVDD：2.7 V 至 3.6 V
  • DVDD：1.65 V 至 3.6 V
    （獨立于 AVDD）
  • 參考：2.5 V 至 5 V（獨立于 AVDD）
  • 工作溫度：–40°C 至 +85°C
• 低功耗：
  • 680 kSPS 時為 4.2 mW
  • 100 kSPS 時為 0.6 mW
  • 10 kSPS 時為 60 μW
• 掉電電流 （AVDD）：50 nA
• 滿量程階躍建立至18位：540 ns
• 封裝：MSOP-10 和 SON-10

參數

方框圖

ADS8883 是一款 18 位、680-kSPS 采樣率的真差分輸入逐次逼近型（SAR）模數轉換器（ADC），具備低功耗、高動態性能及靈活接口特性，適用于高精度信號測量場景。

核心參數與性能

• 分辨率與采樣 ：18 位無失碼（NMC），最大采樣率 680 kSPS，無延遲輸出。
• 精度指標 ：積分非線性（INL）±1.5 LSB（典型）/±3.0 LSB（最大），微分非線性（DNL）±1.5 LSB（最大）；SNR 達 100 dB，THD 為 - 115 dB，動態性能優異。
• 輸入與參考 ：真差分輸入范圍 - VREF 至 + VREF，共模電壓范圍 0 V 至 VREF（CMRR 最小 90 dB）；外部參考電壓 2.5 V 至 5 V（獨立于模擬電源）。
• 功耗特性 ：功耗隨采樣率線性變化，680 kSPS 時 4.2 mW，10 kSPS 時僅 60 μW，掉電電流 50 nA（典型）。
• 工作條件 ：模擬電源（AVDD）2.7 V 至 3.6 V，數字電源（DVDD）1.65 V 至 3.6 V，工作溫度 - 40°C 至 + 85°C。

封裝與引腳

• 提供 VSSOP-10（3.00 mm×3.00 mm）和 VSON-10（3.00 mm×3.00 mm）兩種封裝，VSON 封裝含裸露熱焊盤（建議接地）。
• 關鍵引腳包括模擬輸入（AINP/AINN）、電源（AVDD/DVDD/GND）、參考電壓（REF）、串行接口（SCLK/DIN/DOUT）及轉換控制（CONVST）。

功能與接口模式

• 接口類型 ：兼容 SPI 協議，支持 3 線、4 線 CS 模式及菊花鏈（Daisy-Chain）模式，每種模式可選擇帶或不帶忙指示位（Busy Indicator）。
• 核心功能 ：內置采樣保持電路，轉換后自動進入掉電模式；支持多器件級聯，減少板級布線和元件數量；獨特的共模電壓檢測與抑制模塊，確保寬共模電壓范圍內性能穩定。

典型應用場景

• 自動測試設備（ATE）、儀器儀表與過程控制、精密醫療設備、低功耗電池供電儀器等。

設計要點

• 電源與去耦 ：AVDD 和 DVDD 需分別通過 1 μF 電容就近接地去耦，REF 引腳需 10 μF 以上電容去耦。
• 輸入與參考驅動 ：需設計低噪聲輸入驅動電路和參考緩沖器，搭配 RC 抗混疊濾波器（建議 CFLT>590 pF）優化性能；輸入放大器需滿足帶寬、噪聲、失真及建立時間要求。
• 布局規范 ：推薦 4 層 PCB，模擬地與數字地分離，模擬信號與參考信號遠離噪聲源，關鍵電容近距離布局以降低電感；輸入串聯隔離電阻（最大 22 Ω）平衡放大器穩定性與線性度。

產品型號與供貨

• 在售型號包括 VSSOP 封裝的 ADS8883IDGS/IDGSR 系列和 VSON 封裝的 ADS8883IDRCR/IDRCT 系列，均符合 RoHS 標準，MSL 等級 2（260°C 回流焊）。
