在嵌入式Linux開發中，存儲方案的切換是常見需求，比如從傳統eMMC改為SPI NOR Flash+SSD（SATA/NVMe）雙存儲架構。這種調整能兼顧啟動速度與存儲容量，但也可能引發Vendor Storage訪問異常。本文將結合實際調試案例，拆解適配過程中的核心問題與解決方案，幫助開發者快速踩坑。

一、問題根源：存儲切換為何影響Vendor Storage？

Vendor Storage是嵌入式系統中用于存放SN（序列號）、MAC地址、硬件配置等關鍵信息的專用存儲區域，其正常工作依賴存儲設備驅動、分區配置、內核參數三者的協同。從eMMC切換到SPI+SSD方案后，原有適配邏輯失效，主要源于以下3點差異：

1.存儲介質特性不同：eMMC屬于塊設備，Vendor Storage通常依托eMMC的專用分區實現；而SPI NOR Flash是字符設備（MTD設備），需通過MTD子系統驅動管理，原有塊設備驅動無法直接復用。

2.分區表定義規則變化：eMMC的分區表由廠商預設或通過工具分區，SPI NOR Flash需在parameter.txt（啟動參數文件）和內核設備樹（DTS）中手動定義分區，且分區起始地址、大小必須滿足64KB整數倍（SPI NOR擦除塊對齊要求）。

3.內核配置依賴不同：eMMC方案下啟用的Vendor Storage配置（如CONFIG_ROCKCHIP_FLASH_VENDOR_STORAGE），在SPI方案中需切換為MTD子系統對應的配置（CONFIG_ROCKCHIP_MTD_VENDOR_STORAGE），同時需啟用SPI NOR驅動支持。

二、核心適配步驟：四步打通SPI+SSD下的Vendor Storage

結合實際調試經驗，從eMMC遷移到SPI+SSD方案時，需按以下步驟完成Vendor Storage適配，每一步都需嚴格驗證，避免后續問題：

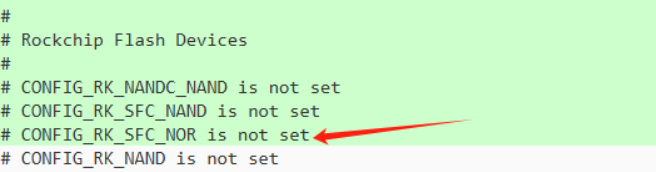

1.內核配置：啟用SPI NOR與MTD Vendor Storage支持

首先需在Linux內核配置（.config文件）中開啟關鍵選項，確保SPI NOR設備能被識別，且Vendor Storage能依托MTD子系統工作：

?啟用SPI NOR驅動：勾選CONFIG_MTD_SPI_NOR（路徑：Device Drivers > Memory Technology Device (MTD) > SPI-NOR device support），同時確保對應廠商驅動（如Macronix、Winbond）被編譯（可通過spi-nor-dev_ids數組確認芯片型號匹配，如本文中mx25u12832f需在列表中）。

?啟用MTD Vendor Storage：勾選CONFIG_ROCKCHIP_MTD_VENDOR_STORAGE（路徑：Device Drivers > Memory Technology Device (MTD) > Rockchip MTD Vendor Storage Support），禁用原eMMC方案的CONFIG_ROCKCHIP_FLASH_VENDOR_STORAGE，避免驅動沖突。

?驗證配置：編譯內核后，通過dmesg | grep spi查看SPI NOR是否被識別（如出現“spi-nor: detected mx25u12832f”日志，說明驅動加載成功）。

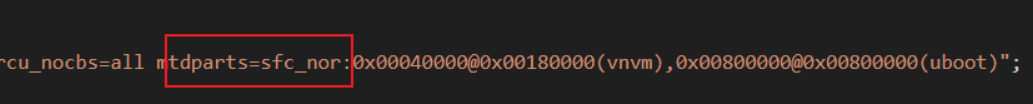

2.分區配置：雙文件同步定義“vnvm”專用分區

SPI NOR需單獨劃分“vnvm”分區存放Vendor Storage數據，且**parameter.txt與DTS中的分區定義必須完全一致**（僅單位不同），這是適配過程中的高頻踩坑點：

關鍵注意事項：

?分區單位不可混淆：parameter.txt用sector，DTS用byte，若單位錯誤會導致分區無法識別，進而出現“vendor_storage open fail”錯誤。

?避免沖突：“vnvm”分區起始地址需避開uboot、boot等已有分區，建議放在uboot分區之前（如起始地址0x00000c00），大小根據需求設置（最小64KB，需為64KB整數倍）。

3.驅動驗證：確認MTD Vendor Storage設備生成

完成內核與分區配置后，需驗證系統是否生成/dev/vendor_storage設備節點（這是Vendor Storage工具調用的關鍵）：

1.啟動系統后，執行ls /dev | grep vendor_storage，若能看到設備節點，說明配置基本正常；

2.若未生成節點，通過dmesg | grep vendor排查問題：

?若出現“vendor_storage_probe ret=-1”，可能是分區定義錯誤（如地址沖突、單位錯誤），需重新核對parameter.txt與DTS；

?若出現“spi nor not initialized”，需檢查SPI NOR驅動是否啟用（參考步驟1的內核配置）。

4.功能測試：用工具驗證讀寫可用性

最后通過vendor_storage工具測試讀寫功能，確認關鍵信息能正常存儲：

?寫入測試：執行vendor_storage -w VENDOR_SN_ID -t string -i "TEST_SN_123456"，無報錯說明寫入成功；

?讀取測試：執行vendor_storage -r VENDOR_SN_ID -t string，若能輸出“TEST_SN_123456”，說明Vendor Storage完全可用；

?異常排查：若出現“輸入/輸出錯誤”，需檢查“vnvm”分區是否可讀寫（通過cat /proc/mtd查看分區狀態，確保“vnvm”分區為“rw”模式）。

三、常見問題排查：3個高頻場景的解決方案

在實際適配中，即使步驟正確，也可能因細節遺漏導致問題。以下是3個典型場景的排查思路：

1.場景1：vendor_storage工具提示“open fail”

?可能原因：

a.SPI NOR驅動未加載（dmesg | grep spi無識別日志）；

b.“vnvm”分區未定義或定義錯誤（單位混淆、地址沖突）；

c.內核未啟用CONFIG_ROCKCHIP_MTD_VENDOR_STORAGE。

?排查步驟：先確認SPI NOR驅動加載（步驟1），再核對分區配置（步驟2），最后檢查內核配置（步驟1）。

2.場景2：dmesg中出現“vendor_storage_probe ret=-1”

?可能原因：MTD子系統未找到“vnvm”分區，通常是分區表中未定義該分區，或parameter.txt與DTS的分區信息不一致。

?排查步驟：對比parameter.txt與DTS中的“vnvm”分區起始地址、大小，確保單位轉換正確（sector×512=byte），且無地址沖突。

3.場景3：SPI NOR芯片未被識別（無“detected xxx”日志）

?可能原因：

a.內核未勾選對應芯片的驅動（如mx25u12832f需在spi-nor-dev_ids數組中）；

b.硬件接線問題（SPI引腳接觸不良）。

?排查步驟：先檢查內核drivers/mtd/spi-nor/core.c中的spi_nor_dev_ids數組，確認芯片型號已添加；若軟件配置正確，再排查硬件接線。

四、總結：適配的核心原則

從eMMC到SPI+SSD的Vendor Storage適配，本質是**“從塊設備邏輯切換到MTD字符設備邏輯”**，關鍵在于抓住3個核心原則：

1.驅動匹配：明確SPI NOR芯片型號，確保驅動被編譯且加載成功；

2.分區同步：parameter.txt與DTS的“vnvm”分區定義必須一致，單位不可混淆；

3.配置唯一：禁用eMMC方案的Vendor Storage配置，僅保留MTD方案的配置，避免沖突。

只要按“內核配置→分區定義→驅動驗證→功能測試”的步驟推進，同時做好每一步的日志排查，就能高效解決適配過程中的問題，確保Vendor Storage在雙存儲方案下穩定工作。
