ADC122S051/ADC122S051Q是一款低功耗、雙通道CMOS 12位模數 具有高速串行接口的轉換器。與指定的傳統做法不同 僅在單個采樣率下的性能，ADC122S051/ADC122S051Q完全指定在 采樣率范圍為 200 ksps 至 500 ksps。該轉換器基于逐次近似 具有內部跟蹤保持電路的寄存器架構。它可以配置為接受一個 或輸入 IN1 和 IN2 處的兩個輸入信號。
*附件：adc122s051q-q1.pdf

輸出串行數據是直接二進制的，并且與多種標準兼容，例如 作為 SPI?、QSPI?、MICROWIRE 和許多常見的 DSP 串行接口。

ADC122S051/ADC122S051Q采用+2.7V至+2.7V的單電源供電 +5.25伏。使用+3V或+5V電源的正常功耗分別為3.0 mW和10 mW。這 掉電功能可將功耗降低至僅0.14 μW（使用+3V電源）或0.32 μW 使用 +5V 電源。

ADC122S051/ADC122S051Q采用8引腳VSSOP封裝。作 指定工業溫度范圍為?40°C至+85°C。

特性

• 在一系列采樣率上指定。
• 兩個輸入通道
• 可變電源管理
• 單電源，范圍為 2.7V - 5.25V
• 根據 AEC-Q100 進行測試，并符合汽車應用標準
• 符合 AEC-Q100-011 C2 CDM 分類

主要技術參數

• DNL：+0.7 / ?0.4 LSB（典型值）
• INL：± 0.50 LSB（典型值）
• 信噪比：72.5 dB（典型值）
• 功耗：
  • 3V電源：3.0 mW（典型值）
  • 5V 電源：10 mW（典型值）

參數

方框圖

ADC122S051/ADC122S051Q 是德州儀器（TI）推出的低功耗雙通道 12 位逐次逼近型 ADC，核心優勢為寬采樣率范圍、低功耗、小封裝與多接口兼容，文檔版本為 SNAS257E，發布于 2004 年 11 月，2013 年 3 月修訂，通過 AEC-Q100 認證（滿足 C2 CDM 分級），適配汽車電子、便攜式設備與遠程數據采集系統，采用 8 引腳 VSSOP 封裝，工作溫度范圍 - 40°C 至 85°C。

一、核心參數與性能特性

1. 基礎規格

• ADC 性能 ：12 位分辨率，無丟失碼；INL±0.5 LSB（典型）、±1.1 LSB（最大），DNL+0.7/-0.4 LSB（典型）、+1.3/-1.0 LSB（最大）；采樣率 200 ksps-500 ksps，支持雙通道模擬輸入（IN1/IN2），輸入范圍 0V 至 VA。
• 動態性能 ：40.2 kHz 輸入時，SNR 72.5 dB（典型）、70.6 dB（最?。琓HD -84 dB（典型）、-75 dB（最大）；SFDR 86 dB（典型）、76 dB（最?。?，有效位數（ENOB）11.7 位（典型），通道間串?dāng)_ - 86 dB，動態性能穩定。
• 接口與控制 ：支持 SPI/QPI/MICROWIRE 等串行接口，SCLK 頻率 3.2 MHz-8 MHz；數據輸出為自然二進制格式，MSB 優先；通過 DIN 引腳配置控制寄存器，實現通道選擇，無需額外配置引腳。

2. 供電與功耗

• 供電范圍 ：單電源供電 2.7 V-5.25 V，適配電池供電場景；電源引腳需就近并聯 1 μF 鉭電容與 0.1 μF 陶瓷電容濾波，保證供電穩定性。
• 功耗表現 ：3 V 供電時，正常模式功耗 3.0 mW（典型），掉電模式僅 0.14 μW；5 V 供電時，正常模式 10 mW（典型），掉電模式 0.32 μW；支持自動掉電（CS 高電平時），功耗隨采樣率線性變化，適配低功耗場景。

3. 集成功能特性

• 通道與輸入配置 ：雙模擬輸入通道，支持通道獨立選擇；輸入泄漏電流 ±0.02 μA（典型），跟蹤模式輸入電容 33 pF、保持模式 3 pF，適配低阻抗信號源。
• 靈活工作模式 ：支持連續轉換與單次轉換，CS 低電平啟動轉換，持續低電平可連續轉換；轉換周期 16 個 SCLK 周期（3 個周期跟蹤 + 13 個周期轉換）， throughput 與 SCLK 線性相關（最大 8 MHz SCLK 對應 500 ksps 采樣率）。
• 輔助功能 ：內置 ESD 保護電路（HBM 2500 V、CDM 500 V）；電源電壓作為參考源，簡化外圍設計；通道間偏移誤差匹配 ±0.1 LSB（典型），一致性優異。

4. 封裝與環境適應性

• 封裝類型 ：8 引腳 VSSOP 封裝，尺寸小巧（典型 5.05mm×3.1mm），結到環境熱阻 250 °C/W，適配高密度 PCB 布局。
• 可靠性 ：引腳最大輸入電流 ±10 mA，結溫上限 150°C；存儲溫度范圍 - 65°C 至 150°C，滿足工業與汽車級嚴苛環境要求。

二、工作模式與功能原理

1. 核心架構

采用 “輸入多路選擇器→跟蹤 / 保持電路→電荷再分配 DAC→比較器→控制邏輯→串行輸出” 架構，雙通道共享核心轉換電路，通過控制寄存器選擇當前采樣通道；采樣過程分為跟蹤（前 3 個 SCLK 周期）與保持 / 轉換（后 13 個 SCLK 周期）兩階段，數據在 SCLK 下降沿輸出。

2. 主要工作模式

3. 關鍵功能細節

• 通道選擇 ：通過控制寄存器的 ADD2/ADD1/ADD0 位選擇 IN1 或 IN2 通道，配置數據在每個轉換周期的前 8 個 SCLK 上升沿寫入 DIN，下一個轉換周期生效。
• 電源管理 ：CS 高電平時自動進入掉電模式，低電平時快速喚醒，無需額外電源控制信號；多周期連續轉換時，周期間自動短暫掉電，平衡吞吐量與功耗。
• 數據傳輸 ：轉換結果為 12 位串行數據，MSB 從第 5 個 SCLK 下降沿開始輸出，12 個時鐘周期完成傳輸，DOUT 在 CS 高電平時呈高阻態，支持多器件總線共享。

三、應用場景與設計建議

1. 典型應用領域

• 汽車電子（如傳感器信號采集）、便攜式儀器、遠程數據采集系統、工業控制設備，可與微處理器 / DSP 直接對接。

2. 設計關鍵要點

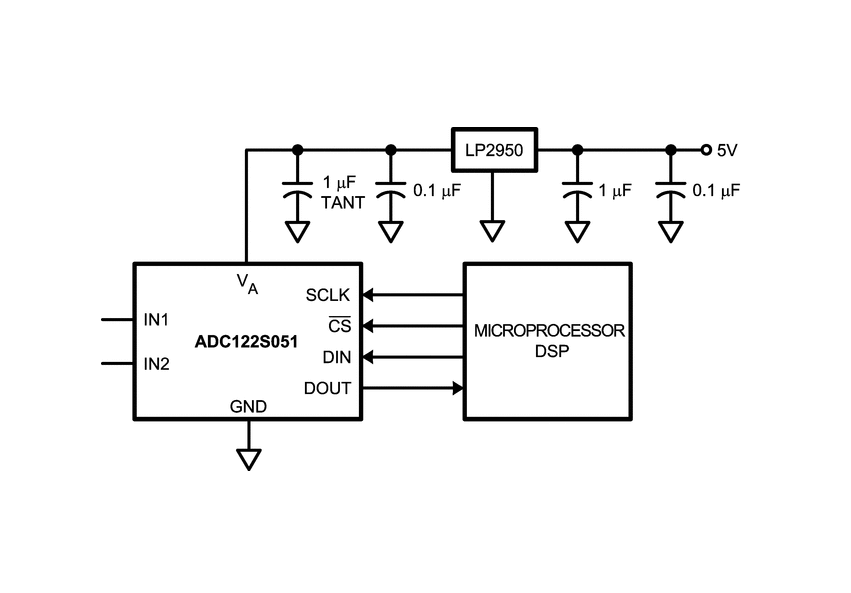

• 電源設計 ：采用線性穩壓器（如 LP2950）供電，避免開關電源噪聲干擾；電源走線短且粗，濾波電容緊靠 VA 引腳，減少電源噪聲對轉換精度的影響。
• 輸入與布線 ：模擬輸入需通過低阻抗源驅動，避免采樣電容充電失真；模擬信號與數字信號分區域布線，IN1/IN2 引腳遠離數字接口，減少串?dāng)_。
• 接口設計 ：SCLK 占空比保持 30%-70%，嚴格遵循時序要求（數據建立時間≥10 ns、保持時間≥10 ns）；DOUT 負載電容不超過 35 pF，超過時需串聯 100 Ω 電阻限流。
• 通道使用 ：雙通道切換時無需等待穩定時間，可直接連續采樣；閑置通道建議接地或接固定電平，避免漂浮引入噪聲。
