TPL0401x-10-Q1 器件是一款單通道線性錐度數字電位器，具有 128 個雨刮器位置。TPL0401x-10-Q1 具有低端子內部并連接到 GND。這 雨刮器的位置可以使用 I 進行調整^2^C 接口。這 TPL0401x-10-Q1 采用 6 引腳 SC70 封裝，指定溫度范圍為 –40°C 至 +125°C。 該器件具有10 kΩ的端到端電阻，可在 2.7 V 至 5.5 V。該類產品廣泛用于設置低功率基準電壓 DDR3 內存。

TPL0401x-10-Q1 具有低端子內部并連接到 GND。
*附件：tpl0401b-10-q1.pdf

特性

• 單通道、128 位分辨率
• 10kΩ端到端電阻選項
• 低溫系數：22 ppm/°C
• 我^2^C 串行接口
• 2.7V至5.5V單電源工作
• ±20% 電阻公差
• A 和 B 版本有不同的 i^2^C 地址
• L 端子是內部的，連接到 GND
• 工作溫度：–40°C 至 +125°C
• 采用行業標準 SC70 封裝
• 根據 JESD 22 測試的 ESD 性能
  • 2000-V 人體模型（A114-B，II 類）

參數

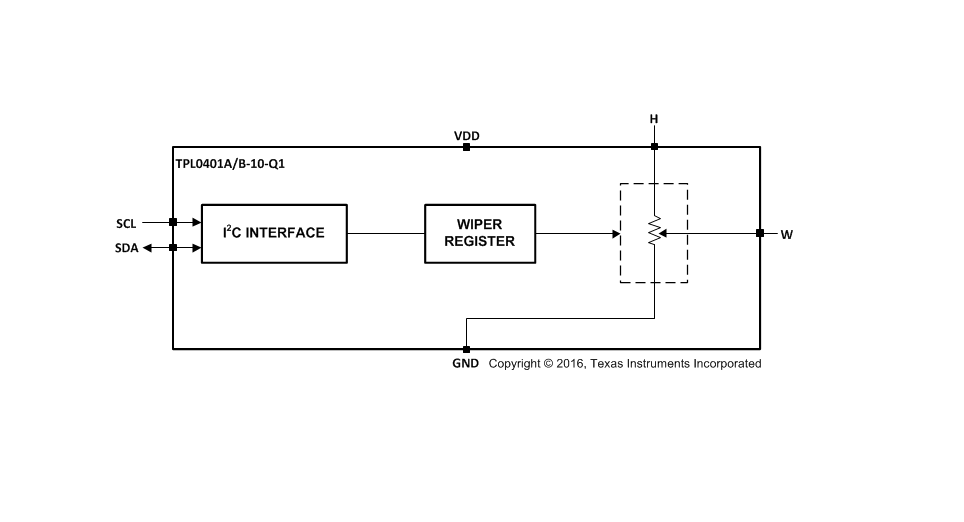

方框圖

TPL0401x-10-Q1 是德州儀器推出的單通道線性抽頭數字電位器系列，包含 TPL0401A-10-Q1 和 TPL0401B-10-Q1 兩個型號，具備 128 檔可調分辨率，采用 I2C 接口控制，專為機械電位器替換、電源調節、放大器增益校準等場景設計。

一、核心特性與關鍵參數

1. 基礎性能

• 分辨率與電阻規格：128 個滑動端位置，端到端電阻固定為 10 kΩ（公差 ±20%），滑動端電阻典型值 35 Ω。
• 精度表現：積分非線性（INL）±0.5 LSB，微分非線性（DNL）±0.25 LSB；溫度系數低至 22 ppm/°C，穩定性優異。
• 工作條件：供電電壓范圍 2.7 V-5.5 V，工作溫度 -40°C 至 +125°C，適配工業級環境。

2. 核心功能

• 接口與控制：支持 I2C 串行接口，標準模式（0-100 kHz）和快速模式（0-400 kHz）可選，通過單寄存器配置滑動端位置。
• 工作模式：僅支持分壓器模式，低端子（L）內部接地，高端子（H）與滑動端（W）構成電壓分壓結構。
• 保護特性：ESD 防護達 2000 V（人體模型），數字引腳泄漏電流 ±2.5 μA，抗干擾能力強。

3. 關鍵電氣特性

• 靜態功耗：待機電流最高 1.5 μA（-40°C 至 +125°C），功耗極低。
• 響應速度：滑動端建立時間 0.152 μs，帶寬 2862 kHz，動態響應快。
• 線性度：總諧波失真（THD）僅 0.03%，信號失真小。

二、產品型號差異

三、應用場景

適用于機械電位器替換、可調電源設計、放大器增益與偏移校準、傳感器校準、DDR3 內存參考電壓調節等場景，尤其適配需要高精度、低功耗且遠程控制的模擬電路調節需求。

四、設計與使用建議

1. 電源與布線

• 電源序列：需先給 VDD 供電，再接入 SDA、SCL 及信號端子（H、W），避免保護二極管誤導通。
• 去耦設計：VDD 引腳就近放置 0.1 μF-10 μF 去耦電容，減少電源紋波影響。
• I2C 總線：SDA 和 SCL 線盡量短（5-10 mil 線寬），降低寄生電容，必要時添加上拉電阻。

2. 控制與配置

• 上電默認狀態：電源復位后滑動端位置為中間檔（0×40），無掉電記憶功能，重新上電需重新配置。
• 寄存器操作：僅含 1 個滑動端位置寄存器（地址 0x00），寫入 8 位數據時最高位會被丟棄，有效范圍 0×00-0×7F。
• 通信時序：上電后需等待 120 μs 再啟動 I2C 通信，確保設備穩定。

3. 布局要點

• 接地設計：采用獨立接地平面，端子接地路徑低阻低感，通過寬覆銅和多過孔連接。
• 信號隔離：模擬信號（H、W 端子）與數字信號（SDA、SCL）分開布線，避免串?dāng)_。
• 元件布局：去耦電容緊貼 VDD 引腳，減少走線阻抗。

五、封裝與訂購信息

• 封裝規格：6 引腳 SC70 封裝，尺寸 2.00 mm×1.25 mm，占位極小，適配高密度 PCB 布局。
• 訂購型號：批量供應型號如 TPL0401A-10QDCKRQ1（3000 個 / 卷）、TPL0401B-10QDCKRQ1（3000 個 / 卷），符合 RoHS 標準，MSL 等級 2。

六、寄存器與配置

• 核心寄存器：僅 1 個滑動端位置寄存器（地址 0x00），讀寫屬性，上電默認值 0x40（中間位置）。
• 地址配置：A 型地址 0×2E，B 型地址 0×3E，通過地址區分實現多設備共總線組網。
• 數據格式：寫入 8 位數據時，僅低 7 位有效（對應 0-127 檔），高 1 位自動忽略。
