1. 執行摘要

隨著全球能源結構向分布式可再生能源轉型，工商業（C&I）光儲一體化系統正迎來爆發式增長。在這一背景下，15kW至125kW功率段的三相混合逆變器成為了連接光伏組件、儲能電池與交流電網的核心樞紐。當前，基于硅基IGBT的傳統T型三電平拓撲設計雖已成熟，但在面對高頻化、高功率密度及極致效率（>99%）的市場需求時，正逐漸觸及物理極限。傾佳電子深入剖析了基本半導體（BASIC Semiconductor）推出的兩款第三代碳化硅（SiC）MOSFET——750V的B3M010C075Z與1200V的B3M013C120Z，旨在全面評估其應用于T型三電平拓撲時的技術顛覆性與系統級影響。

本研究通過對器件靜態特性、動態開關行為、熱管理性能及封裝工藝的詳盡數據分析，揭示了該組合如何通過不對稱耐壓配置（Asymmetric Blocking Voltage Configuration）重塑T型拓撲的設計范式。研究發現，B3M010C075Z憑借其10mΩ的超低導通電阻與750V的耐壓優勢，完美適配中點鉗位支路，解決了傳統650V器件在1100V直流母線下的可靠性隱憂；而B3M013C120Z則以銀燒結工藝與開爾文源極封裝，確立了主功率路徑的高頻硬開關新基準。二者協同工作，不僅將系統開關頻率潛力從傳統的16-20kHz提升至40-60kHz以上，更使得磁性元件體積縮減30%-50%，并在全負載范圍內實現了效率曲線的扁平化優化。傾佳電子將從器件物理、拓撲運行機理、系統無源元件設計及經濟性分析等多個維度，為電力電子設計工程師提供一份詳盡的各種技術洞察與實施指南。

2. 15-125kW工商業逆變器的技術演進與挑戰

2.1 混合逆變器（Hybrid Inverter）的功能復雜性

與傳統的并網逆變器不同，混合逆變器必須同時管理光伏輸入（DC）、電池儲能（DC）與電網（AC）之間的能量流動。在15-125kW的工商業應用場景中，這種復雜性被進一步放大：

雙向功率流需求：設備不僅需要將光伏電能轉換為交流電并網，還需具備從電網或光伏向電池高效充電的能力（整流模式）。這對功率器件的第三象限特性提出了嚴苛要求。

寬電壓范圍適應性：為了降低線纜損耗，現代光伏系統的直流母線電壓正逐步向1100V甚至1500V演進，而電池組電壓范圍則寬至200V-900V。逆變器必須在極寬的電壓增益范圍內保持高效運行。

環境適應性與維護成本：C&I設備常安裝于戶外屋頂或設備間，高溫、高濕環境要求設備具備極高的防護等級（IP65/IP66）。這對散熱設計提出了巨大挑戰，無風扇或少風扇設計成為趨勢。

2.2 T型三電平拓撲（T-Type NPC）的物理局限

T型中點鉗位拓撲因其兼具兩電平拓撲的低導通損耗（長換流路徑僅經過一個開關管）和I型三電平拓撲的低開關損耗特性，長期統治著該功率段市場。然而，基于硅基IGBT的T型方案面臨著不可逾越的物理障礙：

3. 核心器件深度表征與物理特性分析

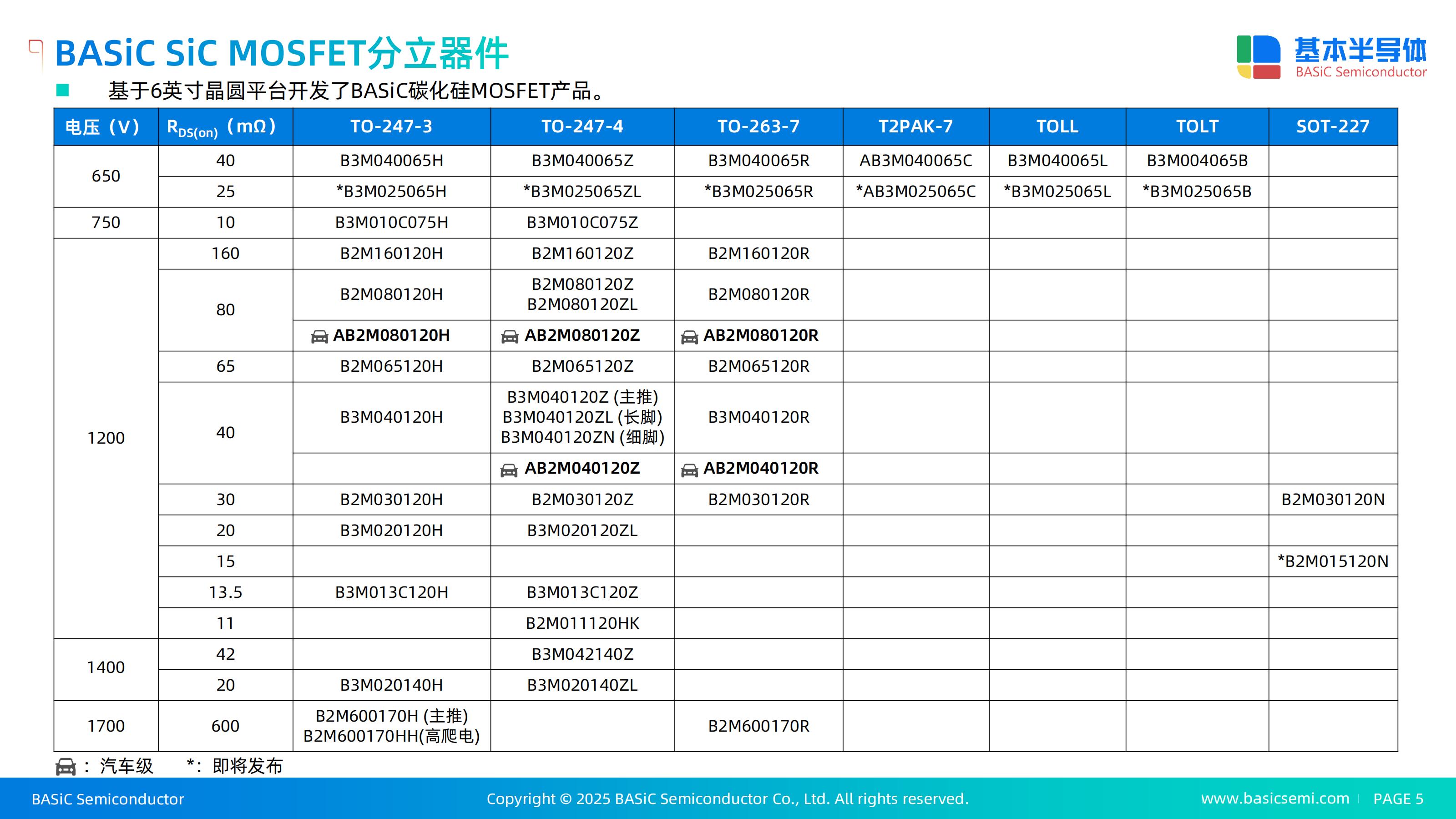

為突破上述瓶頸，引入寬禁帶（WBG）半導體技術成為必然?；景雽?dǎo)體的B3M010C075Z和B3M013C120Z并非通用的SiC MOSFET，而是針對T型拓撲的非對稱電壓需求進行了精準定義的專用器件。

3.1 B3M010C075Z：中點鉗位路徑的性能怪獸 (750V SiC MOSFET)

該器件被定義為T型拓撲中連接中性點與交流輸出端的關鍵組件（T2/T3管）。其750V的額定電壓打破了650V與1200V的傳統二元對立，為中壓應力點提供了最優解。

3.1.1 靜態特性與導通損耗機制

B3M010C075Z在VGS=18V及TJ=25°C條件下，典型導通電阻RDS(on)僅為10mΩ。更具顛覆性的是其高溫特性：在TJ=175°C的極限結溫下，電阻僅上升至12.5mΩ。

這一特性對于中點開關管至關重要。在T型拓撲中，T2/T3管主要負責續流和零電平輸出，其導通占空比在某些調制策略下可能非常高。相比同規格IGBT在高溫下Vce(sat)的顯著增加，SiC MOSFET的正溫度系數電阻雖然存在，但增幅極小，且無拐點電壓（Knee Voltage），使得在部分負載下的傳導損耗呈現幾何級數下降。

3.1.2 動態電容與開關能量

器件的寄生電容直接決定了開關速度和損耗。B3M010C075Z的輸入電容Ciss為5500pF，而反向傳輸電容Crss（米勒電容）僅為19pF。極低的Crss意味著米勒平臺極短，允許極快的電壓變化率（dv/dt）。

開關能量 (Esw)：在500V/80A的典型工況下，開啟能量Eon為910μJ，關斷能量Eoff為625μJ。這意味著單次開關的總損耗僅為1.5mJ左右，是同電流等級IGBT（通常在10mJ-20mJ）的十分之一甚至更低。這為將中點開關頻率提升至50kHz以上提供了物理基礎。

3.2 B3M013C120Z：高壓主開關的堅實支柱 (1200V SiC MOSFET)

作為連接直流母線正負極的主開關（T1/T4），B3M013C120Z必須承受全母線電壓，同時保證極低的損耗。

3.2.1 耐壓與阻抗的極致平衡

在1200V耐壓等級下實現13.5mΩ的導通電阻 是材料科學的重大突破。傳統硅基MOSFET在1000V以上由于漂移區電阻急劇增加，幾乎無法在單芯片上實現如此低的阻抗。B3M013C120Z不僅實現了這一指標，且在175°C時電阻僅增至23mΩ。這意味著在125kW的高功率輸出時，即使器件處于熱穩定狀態，其導通損耗依然可控，從而減輕了對散熱系統的依賴。

3.2.2 柵極電荷與驅動優化

該器件的總柵極電荷QG僅為225nC 。在設計高頻驅動電路時，驅動功率Pdr=QG×Vgs×fsw。

數據對比：同功率等級的1200V IGBT模塊，其QG通常高達1000nC-2000nC。

設計洞察：使用B3M013C120Z，驅動電源的功率需求降低了約80%。這允許設計者使用更小巧、成本更低的隔離電源變壓器和驅動IC，從而在PCB寸土寸金的混合逆變器控制板上節省寶貴空間。

3.3 共有核心技術：封裝與互連工藝的革命

兩款器件均采用了TO-247-4封裝與銀燒結技術，這并非簡單的包裝升級，而是釋放SiC芯片潛能的關鍵使能技術。

3.3.1 銀燒結 (Silver Sintering) 的熱學優勢

傳統功率器件采用錫焊（Soldering）將芯片貼裝于銅底板，焊料層的熱導率和熔點是限制器件高溫可靠性的短板?；景雽?dǎo)體在B3M010C075Z和B3M013C120Z中全線引入銀燒結工藝。

熱阻數據：兩款器件的結殼熱阻Rth(j?c)均被壓低至0.20 K/W 。

工程意義：銀燒結層的熱導率是錫焊料的5-6倍，熔點更是高達960°C（遠高于錫焊的220°C）。這不僅極大地降低了熱阻，使得芯片產生的熱量能瞬間傳導至散熱器，更徹底消除了功率循環中因熱膨脹系數不匹配導致的焊層疲勞失效風險。對于設計壽命長達10年甚至20年的光伏逆變器而言，這是可靠性的一次質的飛躍。

3.3.2 開爾文源極 (Kelvin Source) 的電學解耦

TO-247-4封裝引入了第4引腳——開爾文源極（Pin 3）。在傳統TO-247-3封裝中，源極引線電感Ls（通常約5-10nH）同時處于主功率回路和柵極驅動回路中。

機理分析：當電流快速變化時（高di/dt），Ls上會產生感應電動勢VLs=Ls×di/dt。這個電壓直接反向串聯在驅動回路中，形成負反饋，減緩開關速度，增加開關損耗。

性能釋放：通過將驅動回路的參考地獨立引出（Kelvin Source），B3M013C120Z和B3M010C075Z成功旁路了主回路電感的影響。這使得器件能夠以超過3000A/μs甚至更高的di/dt進行開關 ，從而將開關損耗壓縮至極限。

4. T型三電平拓撲中的協同效應與工作模態分析

將750V和1200V兩款器件結合應用于T型拓撲，構建了一種“混合電壓等級全碳化硅”架構。我們將通過分析具體的換流回路，來揭示這種組合的優越性。

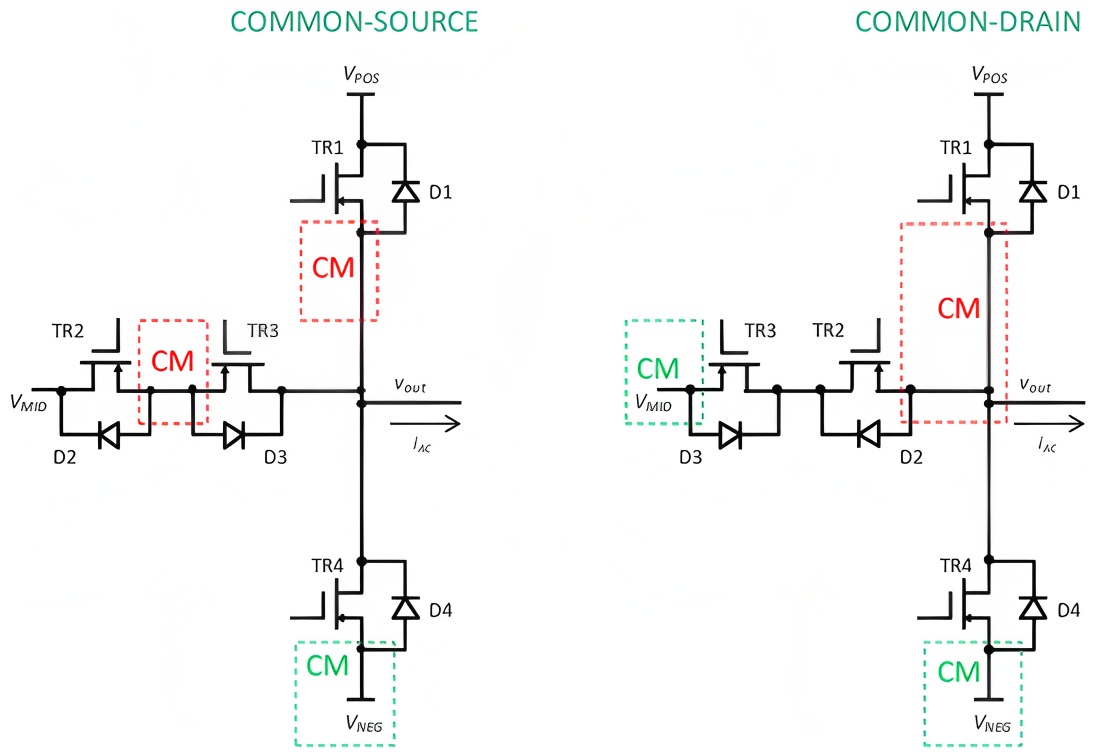

4.1 拓撲結構定義

縱向橋臂 (Main Leg)：由兩個B3M013C120Z (1200V) 串聯組成，分別連接DC+和DC-。定義上管為T1，下管為T4。

橫向橋臂 (Clamp Leg)：由兩個B3M010C075Z (750V) 反向串聯（共源極或共漏極）組成，連接交流輸出點與直流中點(N)。定義為T2和T3。

4.2 換流模態分析 (Commutation Loop Analysis)

4.2.1 正半周：T1與T3的換流 (P狀態 ? O狀態)

當逆變器輸出正電壓時，電流在主開關T1（連接DC+）和鉗位開關T3（連接中點N）之間切換。

T1導通 (P狀態)：電流流經T1。B3M013C120Z的13.5mΩ低阻抗確保導通損耗極低。此時T3承受阻斷電壓，約為半母線電壓（例如400V-500V）。T2保持常通。

T1關斷 -> T3續流 (死區時間)：T1關斷，電感電流迫使T3的體二極管導通。此時，750V器件B3M010C075Z的體二極管特性介入。

T3導通 (O狀態)：死區結束后，T3溝道打開。由于是SiC MOSFET，電流從體二極管轉移到溝道（同步整流）。

關鍵洞察：B3M010C075Z的體二極管壓降較高（~3.6V 1），但溝道電阻極低（10mΩ）。因此，精確控制死區時間至關重要。一旦溝道導通，壓降瞬間降至10mΩ×50A=0.5V，遠低于IGBT二極管的壓降。

4.2.2 負半周：T4與T2的換流 (N狀態 ? O狀態)

同理，負半周由T4（B3M013C120Z）和T2（B3M010C075Z）配合工作。

4.3 反向恢復損耗的“歸零”

在傳統的IGBT T型方案中，當T3續流結束，T1再次開啟時，T3的二極管必須經歷反向恢復過程。IGBT配套的FRD通常具有較大的反向恢復電荷Qrr和反向恢復時間trr，這會導致T1開啟瞬間產生巨大的電流尖峰，不僅增加損耗，還是EMI的主要源頭。

SiC的優勢：B3M010C075Z的體二極管反向恢復電荷Qrr僅為460nC 1，且其恢復特性是“硬”的，幾乎沒有拖尾。更重要的是，由于大部分續流時間電流流經MOSFET溝道而非二極管，二極管中積累的少數載流子極少（SiC本身為多子器件），實際上幾乎消除了反向恢復損耗。這意味著T1的開啟損耗（Eon）不再受限于對管的Qrr，從而大幅降低了總開關損耗。

4.4 電壓等級匹配的安全性分析

在1100V直流母線系統中，中點鉗位管需承受VDC/2=550V的靜態電壓。

650V IGBT方案：650V?550V=100V裕量。在開關暫態下，由于雜散電感引起的電壓尖峰往往超過100V，設計者必須使用復雜的吸收電路（Snubber）或極其激進的柵極電阻來減緩開關速度，這犧牲了效率。

750V SiC方案 (B3M010C075Z)：750V?550V=200V裕量。這額外的100V裕量是巨大的設計紅利。它允許設計者減少甚至移除吸收電路，并使用更快的開關速度，同時在面對宇宙射線誘導的單粒子燒毀（SEB）風險時具有更高的魯棒性。

5. 系統級顛覆性影響評估

5.1 開關頻率提升與無源元件小型化

利用B3M010C075Z和B3M013C120Z構建的T型拓撲，其開關損耗的降低允許將開關頻率從傳統的16kHz提升至40kHz-60kHz，甚至更高。這一變化對無源元件產生了連鎖反應：

對于125kW機型，電感器的重量往往占據整機重量的30%以上。頻率提升帶來的電感小型化，直接使整機重量減輕20kg以上，使得原本需要吊車安裝的設備變?yōu)殡p人搬運成為可能，極大降低了安裝運維成本（OPEX）。

5.2 熱管理系統的重構：邁向無風扇設計

在15-30kW功率段，B3M010C075Z (240A) 和 B3M013C120Z (180A) 的電流能力存在巨大裕量。結合銀燒結帶來的0.20 K/W低熱阻，器件溫升被顯著抑制。

設計變革：這使得設計者可以嘗試在25kW甚至30kW機型上取消強制風冷，轉而采用自然散熱設計。無風扇設計消除了逆變器中唯一的機械運動部件，解決了風扇壽命短、易積灰、易進水汽的痛點，將產品的平均無故障時間（MTBF）提升至新的高度，特別適合沙漠、海邊等惡劣環境。

功率密度：在需要風扇的100-125kW大功率段，SiC方案允許在保持原有50kW-60kW機箱尺寸的前提下，將功率翻倍，極大地提升了功率密度。

5.3 電池充放電效率的極致優化

混合逆變器的核心競爭力之一是儲能循環效率。

第三象限傳導：在電池充電（整流）模式下，電流反向流經開關管。B3M010C075Z和B3M013C120Z的同步整流特性（Synchronous Rectification）在此發揮關鍵作用。通過主動控制柵極，在反向電流期間導通溝道，利用RDS(on)特性代替二極管導通。

數據推演：假設充電電流為100A。若流經二極管（壓降~4V），損耗為400W；若流經溝道（1200V管阻抗13.5mΩ），損耗僅為1002×0.0135=135W。損耗降低了66%。在整個電池充放電循環中，這種效率提升直接轉化為用戶的經濟收益。

5.4 并聯擴容策略 (針對100-125kW應用)

對于125kW的高功率設計，單管電流可能不足。B3M010C075Z和B3M013C120Z表現出優異的并聯特性。

正溫度系數電阻：兩款器件的RDS(on)均隨溫度升高而增加 。這是一種天然的均流機制：如果并聯的某一只管子電流過大導致溫度升高，其電阻會增加，自動迫使電流流向溫度較低的管子，防止熱失控。

閾值電壓一致性：雖然數據手冊給出的VGS(th)范圍較寬（1.9V-3.5V），但在實際并聯設計中，通過篩選或特定的驅動電路設計，可以確保良好的動態均流。建議采用2-3個器件并聯，配合PCB疊層母排技術，可替代昂貴的功率模塊，大幅降低BOM成本。

6. 應用指南與設計風險規避

盡管優勢明顯，但將SiC MOSFET應用于T型拓撲并非簡單的“原位替換”，設計者需注意以下關鍵點：

6.1 柵極驅動設計：應對高dv/dt

SiC MOSFET的高速開關（tr/tf < 20ns ）會產生極高的dv/dt（>50V/ns）。這可能通過米勒電容Crss向柵極耦合干擾電流，導致誤導通（Crosstalk）。

對策：

負壓關斷：必須使用-3V至-5V的負壓關斷，以提高噪聲容限。數據手冊推薦VGS(op)=?5/18V 。

米勒鉗位 (Miller Clamp)：驅動電路應包含有源米勒鉗位功能，在關斷期間提供低阻抗路徑。

獨立源極布線：務必嚴格利用TO-247-4的開爾文源極（Pin 3），驅動回路地與功率回路地只能在芯片內部一點連接。

6.2 死區時間 (Dead Time) 的精細化管理

由于SiC MOSFET體二極管導通壓降高（~3.6V-4.0V），過長的死區時間會導致巨大的二極管導通損耗。

計算：假設死區時間為1μs，開關頻率50kHz，電流100A，二極管壓降4V。僅死區造成的損耗就高達4V×100A×1μs×50kHz×2=40W（每相）。

優化：鑒于B3M系列極快的開關速度，建議將死區時間縮短至100ns-200ns區間。這不僅降低了損耗，還改善了輸出電壓的諧波失真（THD）。

6.3 短路保護 (Short Circuit Protection)

SiC MOSFET的芯片面積通常小于同電流等級的IGBT，熱容較小，短路耐受時間（SCWT）較短（通常<3μs）。

方案：傳統的去飽和檢測（Desat）可能響應太慢。建議采用基于分流器（Shunt）或Rogowski線圈的快速電流檢測方案，或使用專用的SiC驅動芯片，確保在2μs內完成關斷保護。

7. 經濟性分析與市場競爭力

7.1 BOM成本分析

雖然SiC單管的價格高于IGBT單管，但系統級成本（System BOM）往往持平甚至更低：

增加項：SiC功率器件成本。

減少項：

散熱器鋁材用量（-30%）。

輸出濾波電感銅材與磁芯（-50%）。

機箱結構件（體積減小帶來的材料節省）。

運輸與安裝人工成本。

7.2 LCOE (平準化度電成本) 貢獻

對于最終用戶，SiC逆變器帶來的價值是全生命周期的。

發電量提升：99%的峰值效率和更寬的高效區間，使得在早晚弱光和云遮遮擋條件下，SiC逆變器能多發約1%-1.5%的電量。

壽命延長：更低的工作溫度和無風扇設計，延長了設備的使用壽命，減少了更換備件的頻率。

8. 結論

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請?zhí)砑觾A佳電子楊茜微芯（壹叁貳 陸陸陸陸 叁叁壹叁）

綜合評估表明，基本半導體的B3M010C075Z (750V) 與 B3M013C120Z (1200V) 組合，為15-125kW三相混合逆變器提供了一套幾近完美的T型三電平解決方案。這一組合不僅從物理層面解決了傳統方案在電壓應力、開關損耗和熱管理方面的痛點，更通過銀燒結和開爾文封裝等先進工藝，釋放了SiC材料的全部潛能。

對于逆變器研發團隊而言，采納這一方案意味著能夠設計出體積更小、重量更輕、效率更高且更可靠的新一代產品。這不僅是技術參數的升級，更是在競爭激烈的工商業光儲市場中構建差異化競爭優勢的戰略支點。隨著產能的釋放和成本的進一步優化，預計這種“1200V + 750V”的全SiC T型架構將在未來3-5年內徹底取代IGBT方案，成為該功率段的行業標準。
