在智能手機、可穿戴設備、航空航天電子等高端領域，PCB（印制電路板）上的元器件越來越小，引腳間距日益精密。傳統焊接方式在面對這些毫米甚至微米級的小焊點時，常常顯得力不從心：熱風槍可能損傷周邊元件，烙鐵頭則根本無處下腳。

此時，激光錫球焊錫工藝 憑借其高精度、非接觸、熱影響區小的特點，成為了微電子焊接領域的“明星技術”。然而，掌握了利器不等于掌握了工藝。如何才能駕馭這道“光”，在方寸之間焊接出飽滿、光亮、可靠的完美焊點呢？今天，跟著從業激光焊錫技術已有十多年的紫宸激光，來深入探討激光錫球焊接的“完美秘訣”。

01一、 什么是激光錫球焊錫？先理解其精髓

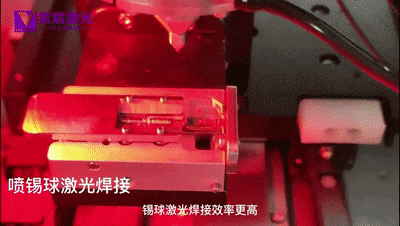

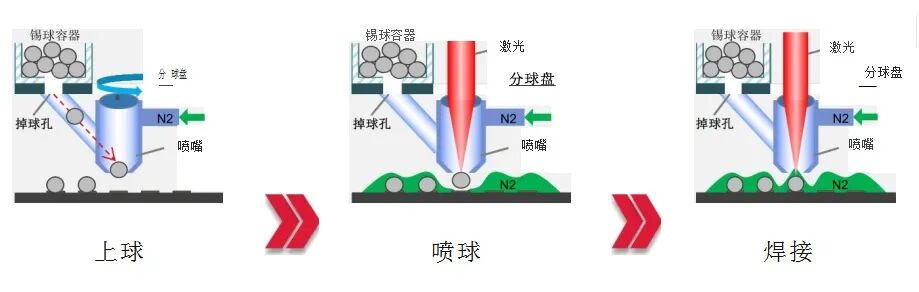

激光錫球焊錫是一種將預成型的錫球通過激光加熱熔化，精準地噴射到焊盤上形成焊點的技術。其核心流程可以簡化為：

01

送球：微型錫球（直徑通常為0.05mm - 0.76mm）通過送球機構特制的分球盤，輸送到噴嘴下方。

02定位：通過CCD視覺使噴嘴精確定位至PCB，使錫球懸停在需要焊接的焊盤正上方。03照射：激光束（通常是半導體或光纖激光器）瞬間照射錫球，使其熔化。04墜落與成型：熔化的錫球在惰性氣體和表面張力作用下，自動噴射到焊盤上，并迅速冷卻凝固，形成一個獨立的、近乎完美的球狀焊點。

這個過程看似簡單，但“魔鬼在細節中”。要得到完美焊點，必須對以下四個關鍵環節進行精細調控。

02二、 常見缺陷分析與對策

焊點不飽滿/坍塌：錫球直徑過小、激光功率不足、焊盤或錫球氧化、助焊劑活性不夠。

焊點偏位：視覺對位不準、設備振動、錫球在噴嘴中卡滯。

飛濺：激光功率過高、加熱過快、錫球或焊盤上有水分/污染物。

氣孔：助焊劑揮發氣體被困、冷卻過快、焊盤設計不合理（通孔排氣不暢）。

焊點暗淡無光：焊接過程中氧化嚴重，檢查保護氣體流量和純度。

03三、打造完美焊點的四大核心要素
要素一


錫球與焊盤的“門當戶對”1、錫球選擇是基礎：

根據產品需求選擇，如SAC305（無鉛）、Sn63Pb37（有鉛）等。要確保其熔點與元件和PCB的耐熱性匹配。其次錫球直徑通常略大于焊盤直徑，以確保形成足夠的連接和良好的弧度。例如，0.25mm的焊盤可選用0.3mm的錫球。過大易橋連，過小則焊點不飽滿。然后使用新鮮的、低氧含量的錫球。輕微氧化都可能導致焊點出現裂紋、氣孔或潤濕不良。

2、焊盤處理是關鍵：

清潔度：焊盤必須絕對潔凈，無氧化、無污染。任何油污、指紋或氧化物都會嚴重阻礙焊錫的潤濕鋪展。

表面鍍層：常見的ENIG（化學沉金）、OSP（防氧化）等鍍層需保持完好，為焊接提供良好的表面。

助焊劑：雖然激光焊接熱輸入小，但對于高可靠性要求或稍有氧化的焊盤，預涂覆微量、均勻的助焊劑是至關重要的一步。它能有效去除氧化物，降低表面張力，促進焊料流動。

要素二


激光參數的“精準拿捏”激光是能量的來源，其參數設置直接決定了焊接質量和熱影響。

激光功率：功率過低，錫球無法完全熔化或內部分層，形成“冷焊”；功率過高，則可能瞬間汽化部分焊料，產生飛濺，甚至燒傷PCB基材或元件。需要找到剛剛能使錫球完全、均勻熔化的“甜蜜點”。

照射時間：時間太短，熔化不充分；時間太長，熱量過度積累，可能損害元件。通常與功率配合調整，采用“高功率短時間”或“低功率長時間”的策略，以控制總熱輸入。

光斑大小與形狀：光斑應能完全覆蓋錫球，但不宜過大，以免熱量散失到周圍區域。圓形光斑最為常見，能量分布均勻。

要素三


運動與對位的“分毫不差”

定位精度：微米級的對位精度是基本要求。視覺定位系統（CCD）必須清晰、準確，確保錫球每次都能被送到焊盤正中心。

穩定性：設備在高速運動中的振動必須最小化，否則會導致錫球投放位置漂移，形成偏斜的焊點。

要素四


氛圍與后處理的“精心呵護”

保護氣體：在焊接區域吹掃惰性氣體（如氮?dú)猓?，可以?chuàng)造一個局部無氧環境，有效防止熔融錫球在高溫下的二次氧化，這是獲得光亮、飽滿焊點的關鍵一步。

冷卻過程：一個自然、平穩的冷卻過程有助于焊點內部晶粒結構細化，提高機械強度。避免急冷急熱。

04四、紫宸激光：激光錫球焊接技術的創新者

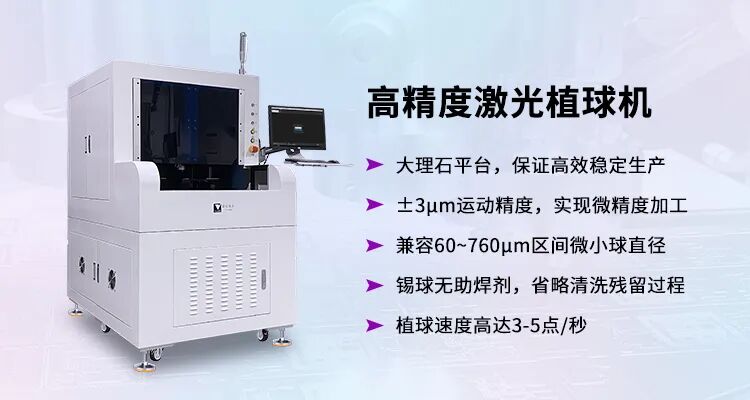

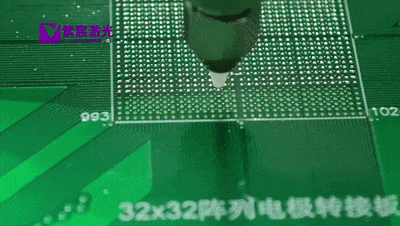

在激光錫球焊接領域，紫宸激光通過持續的技術研發投入，取得了多項突破性進展。其自主研發的高精度激光植球機技術，實現了最小70μm錫球的穩定焊接，且球徑高度差控制在±10%以內。設備配備雙工位交互系統，大理石穩定平臺，上料、下料、自動定位、焊接同步進行，實現高效自動焊接，極大提高了生產效率。

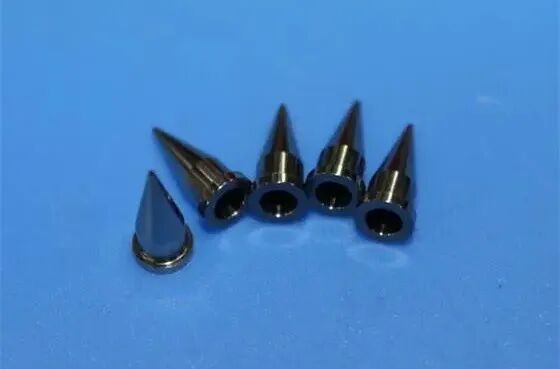

在激光植球噴嘴設計方面，紫宸激光針對傳統焊錫噴嘴清洗頻率高、使用壽命短的問題，經過多年研發提供了一種創新的激光錫球焊接噴嘴方案，減少了錫球與本體內壁之間的接觸面積。配合CCD視覺定位實時補償偏差，效率高達7200點/小時。自適應工藝參數可動態調整，兼容60μm-2000μm錫球及多種基板尺寸。

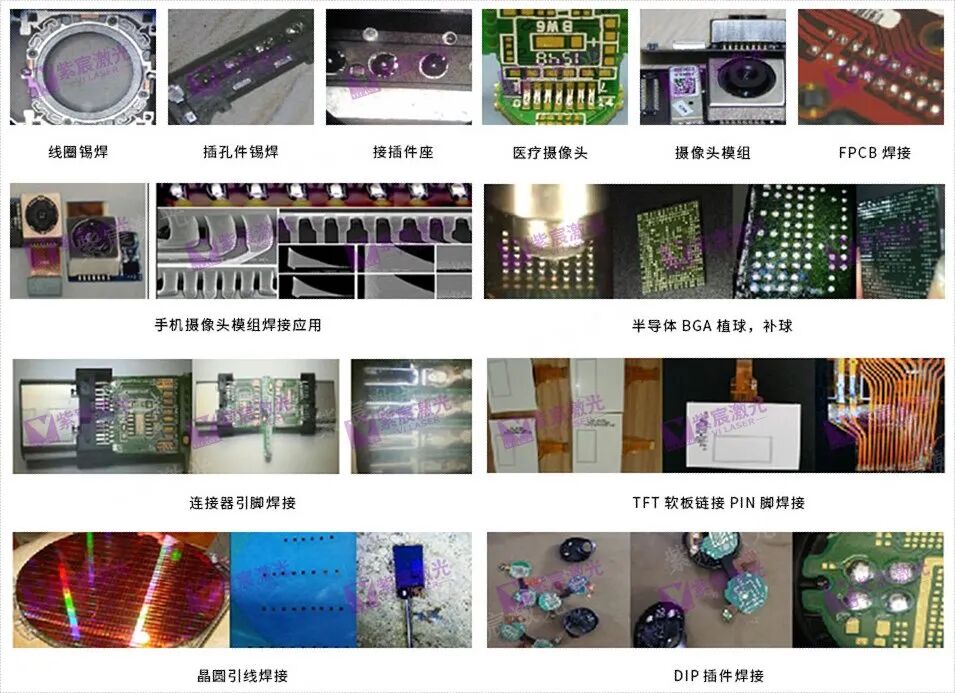

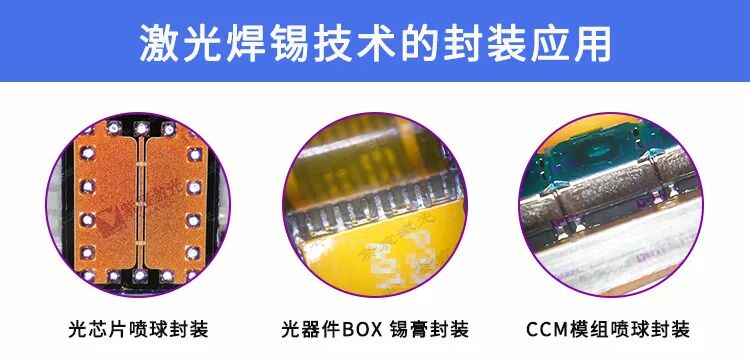

在日益激烈的市場競爭中，紫宸激光的植球機產品展現出多方面的競爭優勢，能夠滿足精密級元器件比如BGA芯片、晶元、通訊器件、攝像頭CCM模組、VCM漆包線圈模組和觸點盆架等加錫焊接需求，其激光植球微小程度可達70um，在光電子芯片領域有著成熟的高效應用。

五、結語：引領精密焊接新紀元

激光錫球焊接并非簡單的“點一下”了事。它是一項系統工程，其核心在于找到一個穩定、可重復的 “工藝窗口”。這個窗口由材料（錫球/焊盤）、參數（激光）、精度（運動）和環境（氣體） 四大支柱共同構成。任何一個環節的疏忽，都可能導致焊點缺陷。對于微電子制造企業而言，投資先進的激光錫球焊接設備和技術，不僅是解決當前微焊點挑戰的方案，更是為未來產品微型化、高性能化趨勢做好準備的選擇。
