安森美NVTFWS1D9N04XM MOSFET具有低RDS(on) 和低電容,采用符合AEC-Q101標準的封裝。該MOSFET具有40V漏極-源極電壓、141A連續漏極電流以及1.9mΩ漏-源極電阻(10V時)。安森美NVTFWS1D9N04XM MOSFET采用3.3mmx3.3mm小尺寸封裝,非常適用于電機驅動、電池保護和同步整流應用。
數據手冊:*附件:onsemi NVTFWS1D9N04XM MOSFET數據手冊.pdf
特性
- 低
RDS(on),可最大限度降低導通損耗 - 低電容,可最大限度地降低驅動器損耗
- 占位面積?。?.3mmx3.3mm),設計緊湊
- 符合AEC-Q101標準并具有PPAP功能
- 無鉛、無鹵/無BFR,符合RoHS指令
封裝類型

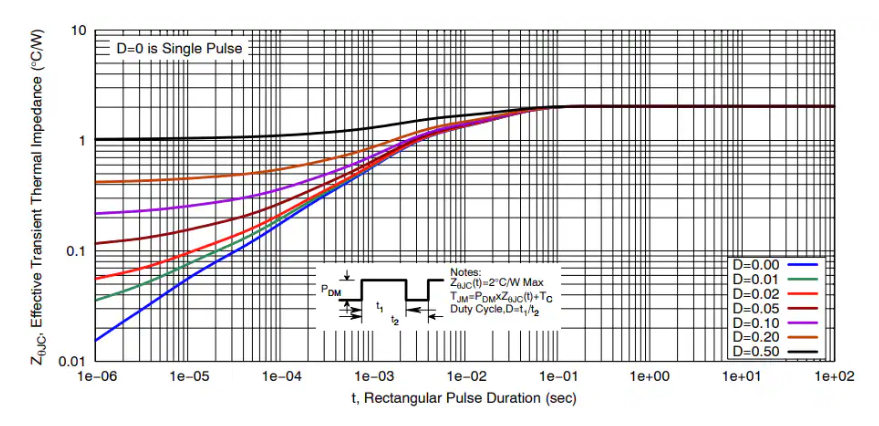

瞬態熱響應

?NVTFWS003N04XM功率MOSFET技術解析與應用指南?
?摘要?
NVTFWS003N04XM是安森美半導體推出的N溝道功率MOSFET,采用先進的u8FL封裝技術,具備低導通電阻、高電流容量和優異的開關特性,廣泛應用于電機驅動、電池保護和同步整流等領域。本文基于官方數據手冊,深入分析其關鍵參數與設計要點。
?1. 核心特性與優勢?
- ?低導通電阻?:
RDS(on)最大值為2.85 mΩ(@VGS=10V, ID=8A),顯著降低導通損耗,提升能效。 - ?高電流處理能力?:
連續漏極電流達98A(TC=25°C),脈沖電流高達570A(10ms脈沖),適用于大功率場景。 - ?緊湊封裝設計?:
WDFN8封裝尺寸僅3.3mm×3.3mm,節省PCB空間,符合高密度設計要求。 - ?低柵極電荷?:
總柵極電荷QG(TOT)典型值為16nC,搭配低輸入電容(CISS=1042pF),優化開關速度與驅動效率。
?2. 電氣參數深度分析?
?2.1 靜態參數?
| ?參數? | ?條件? | ?值? |
|---|---|---|
| 漏源擊穿電壓 | VGS=0V, ID=1mA | 40V |
| 柵極閾值電壓 | VGS=VDS, ID=40mA | 2.5–3.5V |
| 體二極管正向壓降 | IS=8A, TJ=25°C | 0.78V(典型) |
?2.2 動態特性?
- ?開關速度?:
在VDD=32V、ID=8A、RG=0Ω條件下,開啟延遲時間td(ON)=6ns,上升時間tr=9ns,關斷延遲時間td(OFF)=9ns,適用于高頻開關應用。 - ?反向恢復性能?:
體二極管反向恢復時間tRR=59ns,電荷QRR=24nC,降低同步整流中的反向恢復損耗。
?3. 熱管理與可靠性?
- ?熱阻特性?:
結到殼熱阻RθJC=2.9°C/W,結到環境熱阻RθJA=48°C/W(基于650mm2 2oz銅測試板),需通過散熱設計控制溫升。 - ? 安全工作區(SOA) ?:
如圖11所示,器件在10ms脈沖下可承受570A電流,但需注意熱限值與封裝限制。
?4. 典型應用場景?
?4.1 電機驅動?
低RDS(on)與高電流能力適合驅動直流電機和步進電機,減少功率損耗并提升輸出扭矩。
?4.2 電池保護電路?
利用其低導通壓降與快速響應特性,構建過流/短路保護模塊,增強系統安全性。
?4.3 同步整流?
優異的開關速度與低柵極電荷,使其成為開關電源次級側整流的理想選擇,提升轉換效率。
?5. 設計注意事項?
- ?柵極驅動?:
推薦VGS=10V以充分降低RDS(on),避免因驅動不足導致發熱加劇。 - ?布局優化?:
優先縮短功率回路路徑,減少寄生電感對開關振鈴的影響。 - ?** avalanche耐量**?:
單脈沖雪崩能量EAS=168mJ(IPK=5A),需在電感負載應用中預留余量。
?6. 總結?
NVTFWS003N04XM通過平衡導通損耗、開關性能與封裝尺寸,為高功率密度應用提供了可靠解決方案。設計時需結合熱管理與驅動優化,以發揮其最大性能潛力。
-
