安森美HCPL2730M光耦合器是一款8引腳DIP低輸入電流和帶AlGaAs LED的高增益分離式達林頓光耦合器。該雙通道器件是一款集成式發射極－基極電阻器，在整個溫度范圍內展現出優異的穩定性。該器件不僅具有0.5 mA的極低輸入電流，還實現了高達2000%的超高電流傳輸比，因而極其適合用于連接MOS、CMOS、LSTTL及EIA RS232C的輸入接口。這款光耦合器的工作溫度范圍為-40°C至100°C。HCPL2730M光耦合器非常適合用于數字邏輯接地隔離、電話環形檢測器、EIA-RS-232C線路接收器、高共模噪聲線路接收器、 μP總線隔離和電流環路接收器。

數據手冊：*附件：onsemi HCPL2730M晶體管光耦合器數據手冊.pdf

特性

• 八引腳雙列直插式封裝(DIP)，低輸入電流
• 低電流：0.5mA
• 優異的電流傳輸比(CTR)：2000%
• 10kV/μs的卓越CMR
• 0至70 °C條件下可保障電流傳輸比(CTR)
• 工作溫度范圍：-40°C至100°C
• 雙通道器件
• 安全和法規批準：
  • 符合UL1577標準，5000VAC RMS ，持續1分鐘
  • DIN EN/IEC60747-5-5
• 這些都是不含鉛的器件

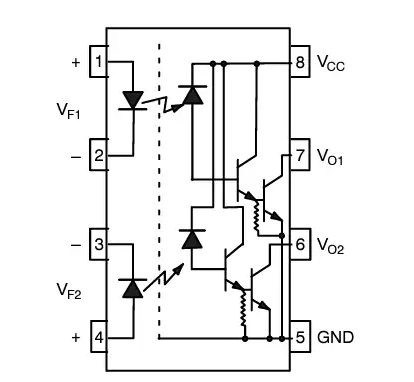

原理圖

安森美HCPL2730系列光耦合器技術解析與應用指南?

?一、產品概述與技術優勢?

安森美HCPL2730系列是采用AlGaAs LED光學耦合到高增益分離達林頓光電探測器結構的優質光耦合器。該系列產品涵蓋：

• ?單通道型號?：6N138M、6N139M
• ?雙通道型號?：HCPL2730M、HCPL2731M

?核心技術突破?

• ?分離達林頓結構?：將輸入光敏二極管和第一級增益與輸出晶體管分離
• ?集成特性優化?：雙通道器件內置發射極-基極電阻，提供卓越的溫度穩定性
• ?兼容性優勢?：輸出兼容CMOS及高扇出TTL需求

?二、關鍵性能參數詳解?

?電氣特性規格?

?工作條件?：VCC = 5.0V，TA = 0°C至70°C

?發射極參數?

• ? 正向輸入電壓(VF) ?：
  • 最小值：-
  • 典型值：1.30V (@IF=1.6mA, TA=25°C)
  • 最大值：1.70V

?檢測器參數?

• ? 邏輯低電源電流(ICCL) ?：
  • 6N138M/6N139M：最大1.5mA (@IF=1.6mA, VO=Open, VCC=18V)

?傳輸特性核心指標?

? 電流傳輸比(CTR) ?：

• ?6N138M/HCPL2730M?：
  • 最小值：300%
  • 典型值：1600%
  • 最大值：2400%
  • 測試條件：IF=1.6mA, VO=0.4V, VCC=4.5V
• ?6N139M/HCPL2731M?：
  • 低電流模式：400-3500% (@IF=0.5mA)
  • 標準電流模式：500-2400% (@IF=1.6mA)

?三、技術亮點深度剖析?

?1. 低功耗設計?

• ?超低輸入電流?：僅需0.5mA驅動
• ?高電流傳輸比?：達到2000%的卓越性能
• ?溫度穩定性?：CTR在0-70°C范圍內得到保證

?2. 高抗干擾能力?

• ?共模抑制比?：10kV/μs的優異表現
• ?內部噪聲屏蔽?：提供10kV/μs的出色共模噪聲抑制

?3. 安全認證保障?

• ?UL1577認證?：5000 VACRMS耐壓1分鐘
• ?DIN EN/IEC60747-5-5標準?：符合國際安全規范
• ?無鉛器件?：符合環保要求

?四、典型應用場景?

?1. 數字邏輯地隔離?

利用光耦合器實現不同邏輯電平系統間的電氣隔離，確保信號傳輸?shù)陌踩浴?/p>

?2. EIA-RS-232C線路接收器?

在串行通信接口中提供電平轉換和噪聲抑制功能。

?3. 微處理器總線隔離?

為mP總線提供完整的電氣隔離解決方案。

?4. 電流環路接收器?

在工業4-20mA電流環路中實現信號接收與隔離。

?五、電路設計要點?

?電阻計算公式?

• ?非反相接口?：R1 = (VCC1 - VDF - VOL1)/IF
• ?反相接口?：R1 = (VCC1 - VOH1 - VDF)/IF
• ?輸出負載電阻?：R2 = (VCC2 - VOLX)/IL

?接口配置方案?

?CMOS @ 5V接口?：

• 非反相模式：R1 = 2000Ω, R2 = 1000Ω
• 反相模式：R1 = 510Ω, R2 = 1000Ω

?六、可靠性與環境適應性?

?安全隔離特性?

• ?工作絕緣電壓?：最大1414V峰值
• ?過電壓耐受?：最高6000V峰值
• ?絕緣電阻?：>10?Ω (@VIO=500V)

?溫度性能?

• ?工作溫度范圍?：-40°C至+100°C
• ?存儲溫度范圍?：-40°C至+125°C
• ?焊接溫度?：260°C持續10秒
