機器人技術一直是人類科技關注的焦點。盡管科幻文學中早期對機器人的描繪多為類人生物形態 (如卡雷爾·恰佩克、艾薩克·阿西莫夫、E.T.A.霍夫曼筆下的經典形象)，但1961年應用于汽車制造業的首臺機械臂Unimate卻是極為簡化的工業設備。

經過計算機設計、控制理論、電機工程及傳感技術的多年發展，機器人逐漸具備導航、交互與協作能力，能夠完成更復雜的任務。如今，具身人工智能正成為新一代高機動性機器人的核心技術特征。構建日益復雜的機器人系統的三大核心要素包括：

機器人運動控制機

日益復雜環境下的感知與導航

適用新任務的模塊化與靈活性 (溝通、設計等)

本文摘錄自恩智浦《從固定機械臂到人形機器人: 移動機器人的演進歷程》白皮書，歡迎下載并閱讀完整版本。

以機器人演進脈絡為主線，探討機器人技術的前沿進展與挑戰，請點擊下載>>

復雜性演進路徑

以運動方式為分類維度，現代機器人可劃分為幾種不同類別，與操作機器人所需的控制與指令系統的復雜性形成顯著的對應關系。隨著各類技術的不斷發展與完善，復雜性逐漸變得可控，其演進過程也可視為一部簡明的機器人發展史。

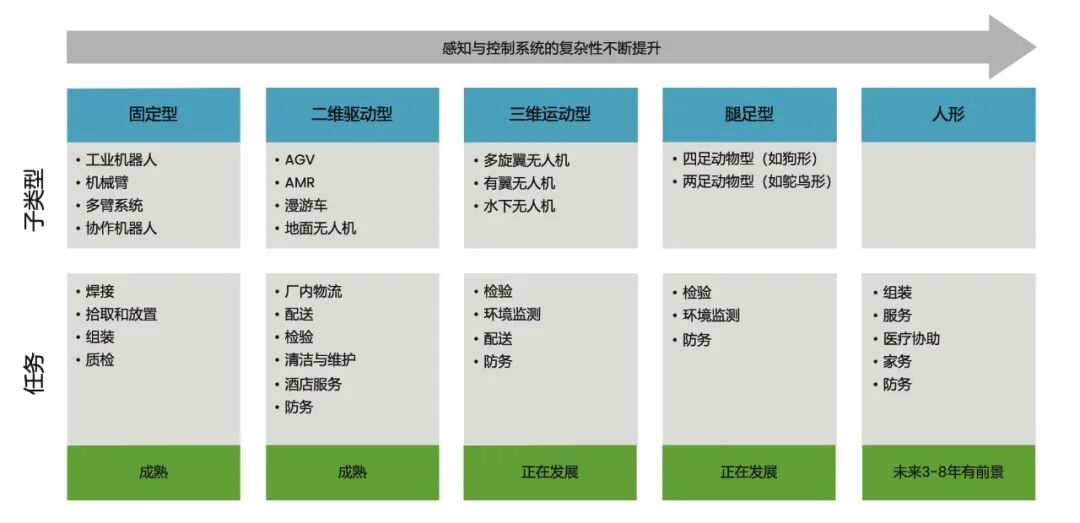

圖：以運動方式為分類維度，現代機器人可劃分為幾種不同類別，與操作機器人所需的控制與指令系統的復雜性形成顯著的對應關系。

機器人最簡單的形式可能是一個三軸固定機械臂或龍門起重機，用于將物品或工具搬運至工作空間內的特定位置。更為復雜的固定機器人通常采用“機械臂”結構，由5至7個依次相連的驅動關節構成，末端配有工具或夾具。這類機械臂已廣泛應用于裝配、取放、焊接、檢驗等工業領域。機械臂的運動軌跡在空間內的指定點之間預先規劃與計算，由中央電機控制系統根據位置/扭矩曲線調度關節電機，將工具移至指定位置。

計算、電機控制與傳感技術的最新進展，逐漸打破傳統的集中式結構與僵化的調度，更輕量化的機器人能夠在工作空間內靈活地操控工具或夾具。目前，這些系統采用由中央運動規劃器引導的分布式電機控制系統。

需留意的是，路徑規劃、運動控制與電機控制是三個區別明顯的概念：

路徑規劃是從工作空間層面考量任務，確定機器人需將工具 (或自身) 移動至何處，以完成指定任務。

運動控制將機器人在操作空間內的姿態與位置視作其關節位置的函數。為實現路徑規劃器要求的目標姿態，運動控制會計算電機所需執行的動作。

電機控制負責實時指令下達與狀態監測，執行由運動控制系統計算出的動作指令。

需要指出的是，前文提到的所有系統 (機械臂、AMR和漫游車) 在設計上本身就具備穩定性——即使斷電或運動控制功能失效，系統也會自動進入安全、穩定的靜止?fàn)顟B(tài)。然而，隨著嵌入式計算能力的提升，工程師開始突破固有穩定性的限制。在研發多旋翼無人機時，工程師成功地讓本質上不穩定的系統實現了穩定。

這一成果得益于對原本獨立的運動控制與電機控制系統的深度整合。運動控制成為維持特定位置與姿態所必需的實時關鍵功能。一旦運動控制回路中斷，無人機將立刻墜落。由于功耗與重量的限制，路徑規劃等更高層級的功能在早期通常由人工操作完成，例如通過遙控器下達“以特定速度向前移動”等一般性運動指令。

為了穩定控制這些運動鏈，需要位置編碼器、電機、慣性測量單元 (IMU)、陀螺儀和計算元件等所有相關組件之間實現低時延通信。此外，還需以低時延執行復雜的全身運動與電機控制算法，而這一能力的實現得益于機載計算能力的顯著提升。

更為復雜的是，這些系統被設計用于應對具有挑戰性的環境——畢竟，在平坦的倉庫或醫院地面，簡單輪式結構已足夠應對移動需求。腿部結構只有在輪式方案不再適用時才顯現其價值，因此在運動規劃中必須考慮環境因素 (例如，確定機器人每只腳落下的位置)。由于系統處于動態運動且本身不具備穩定性，運動規劃必須以極低延遲執行，確保每只腳都能及時落在符合更高層級 導航要求的合適位置。

當前許多腿足機器人仍通過“踩踏式”腿部運動規避這一挑戰，這種模式在多數平坦地面場景中有效。但未來技術突破的關鍵在于開發近實時的運動規劃器，以支撐復雜的運動與電機控制系統。

盡管仍面臨諸多挑戰，人形機器人如今已具備在林間小道上以雙足行走的能力。然而，要實現人形機器人的完整構想，手臂部分也必須納入考量。目前，許多演示系統聚焦于展現復雜的身體運動，以營造視覺上的強烈沖擊。在這些系統中，手臂作為輔助元件集成至全身運動規劃與執行框架中，力求達到實時協同。這一設計顯著增加了計算復雜性，因?yàn)樵谕炔垦仡A(yù)定路徑行走 (或完成復雜的跳躍動作) 時，手臂需要輔助維持平衡。

目前研究與創新的前沿在于賦予人形機器人多物體交互能力，比如搬運不同重量的物品、使用手持工具對靜止甚至動態的物體施力，以及轉動頭部捕捉全景與細節。上半身執行的動作必須通過全身運動與控制保持平衡。由于手臂上的接觸力在任務過程中不斷變化，為了維持整體平衡，運動規劃系統必須與實時控制回路深度融合，以適應任務執行中動態變化的運動約束。

運動規劃越來越依賴AI模型，具身人工智能正深刻影響系統設計，AI逐步成為保障系統穩定與平衡的核心部分。因此，對AI可靠性與實時性能的要求也變得至關重要。

機器人研發企業傾向于將關鍵計算任務集中于單一中央計算平臺，同時通過嵌入機器人四肢與關節驅動器的微控制器 (MCU) 來執行單關節位置控制。這種架構既滿足運動規劃與控制的無縫集成需求，也便于在持續的快速迭代過程中只需更新一個計算平臺。

盡管人形機器人備受關注，但從經濟實用性出發，輪式或多足結構仍然是主流地面移動機器人方案。

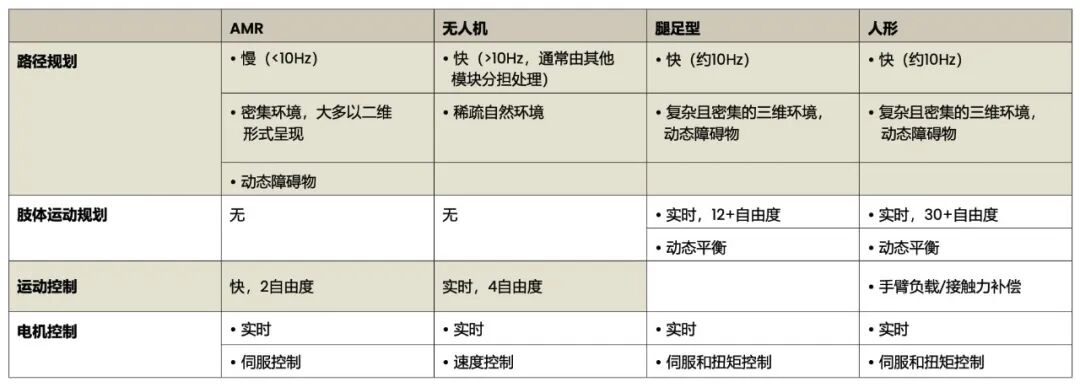

▲表1：各類移動機器人原型的控制要求

地點導航與任務執行

目前，大多數輪式移動機器人的導航主要依賴于兩類傳感器。第一種是激光掃描儀，既能生成機器人周圍水平地面的二維地圖，又能觸發關鍵的功能安全機制。第二種是攝像頭，在有限的視野 (FOV) 內收集重要信息，比如用于標識位置或待取貨物的二維碼。

激光掃描儀和攝像頭的數據會被輸入到負責環境建圖和導航的計算模塊中。這個過程的第一階段通常稱為SLAM，可以通過全球或本地定位系統 (如GPS、藍牙標簽、墻上的二維碼) 提供的數據進行增強，并結合已有信息 (如倉庫地圖) 進一步提升精度。

生成的地圖隨后用于規劃通往環境中特定位置的路徑，同時考慮其他機器人或箱子等臨時障礙物。這個階段稱為導航，其復雜程度取決于作業區域的大小、其他車輛或人員的數量和速度，以及作用于機器人的操作限制等因素。

隨著機器人進入餐廳、醫院或城市街道等復雜、不可控的環境，對額外傳感器和相關計算能力的需求會迅速增加。這正是機器人自20世紀60年代起最初被部署在受控環境中的一個關鍵原因。直到半導體技術和低功耗嵌入式計算方案取得突破，機器人技術才得以進入更廣泛的應用領域。

在工業、商業和家庭環境中，自主機器人操作的出發點是自動識別物體及其在機器人工作空間中的位置。這種能力源自于固定機械臂相對簡單的料箱拾取操作，就在幾年前，這還被視為一項重大挑戰；而如今，這對于非結構化環境中的自主任務來說必不可少。

當前仍面臨兩大挑戰：首先是檢測和識別物體本身， 其次是制定有效的抓取或與交互策略?，F(xiàn)有解決方案雖然可行，但需要強大的算力，并且通常采用多個AI模型來處理物體檢測、分類、跟蹤和3D模型生成等子任務。

另一個常見的挑戰是如何實現機器人感知自身位置和周圍環境的傳感器的同步和低時延。這對于飛行或腿足機器人尤其重要，因?yàn)橐曈X數據必須與來自陀螺儀和慣性測量單元 (IMU) 的輸入相匹配。傳感器的有效同步對于保持準確的態勢感知和地圖繪制至關重要。

應對新任務的復雜性

隨著機器人不再局限于高度專業化領域，它們需要具備與日益復雜的環境進行交互的能力。在最初階段，這一轉變體現在固定機械臂實現與工業現場總線系統的互操作性。起初，單個信號與傳感器直接連接至機械臂控制器。但很快，廠商開始將機器人集成至總線系統，使其能夠勝任更加復雜的工業裝配或焊接任務。互操作性讓機器人廠商吸引更廣泛的客戶群體，穩步降低成本并推動機器人應用的普及。

同樣，如今用于廠內物流的移動機器人通過無線網絡 (通常使用Wi-Fi或LTE) 實現連接。對于大規模部署，多數廠商傾向于采用自定義機群管理協議，對接倉庫管理系統 (WMS) 或制造執行系統 (MES)。盡管已有嘗試通過ROS2和MQTT等框架對機群編排進行標準化，但這些標準在實際應用中能否廣泛落地仍未可知。

當移動機器人在工廠和倉庫的預設環境之外運轉、跳躍或飛行時，連接再次成為挑戰。家用和酒店服務機器人預計將依賴本地連接基礎設施 (大概率是Wi-Fi，家用場景或許會擴展使用Matter協議)。與此同時，遠程漫游機器人將需要全新的連接解決方案。

當機器人在與人類共享的空間中運行時，人機交互 (HMI) 的重要性日益凸顯。面臨的挑戰包括:本地語音與視覺處理、任務場景中的手勢解讀 (比如，指向需搬運的箱子或需避開的路徑)，以及權限判定 (明確究竟由人類還是機器人來發出指令)。

結論和行動倡議

本白皮書所闡述的內容，僅代表近年來推動人形機器人快速發展的技術基礎中的一小部分。本文作者對快速演進的移動機器人滿懷熱忱，而人形機器人只是其中的一種表現形式。希望讀者能關注以下幾個補充要點和尚待探討的問題：

1當前對人形機器人應用的預測主要集中在車間場景。如前文所述，腿部結構僅在輪式機器人無法高效運作的環境中才具備實用價值。多數有足夠預算引入人形機器人的現代工廠，已針對輪式機器人的順暢運作進行了優化。因此，以人為中心的環境，如醫院、家庭和餐廳，很可能成為人形機器人最先落地的場所。

2盡管人形機器人常被視作機器人進化的巔峰形態，但在許多應用場景中，雙足原型并不具備優勢。開發多樣化的機器人設計組合，靈活適配不同形態與應用場景，對于最大化實用價值與推廣應用至關重要。

3人們很容易將腿足機器人和人形機器人看作是“直立版” 的軟件定義汽車 (SDV)。然而，這些機器人中的控制回路集成遠比當前汽車所采用的系統復雜得多。維持平衡依賴于多個運動鏈，導致管理這些系統的難度大幅提升。盡管車輛架構的某些部分有望在機器人設計中復用，但設計者需關注新興機器人架構中的結構性差異。

恩智浦深知下一波機器人創新浪潮是先進計算、傳感、連接與AI融合的產物。人形機器人和自主系統不再受限于想象，而是推動著我們不斷突破技術集成與適應性的邊界。隨著這些機器人在非結構化環境中的導航能力增強，能夠更高效地與人類互動，并勝任多樣化的任務，我們必須主動推動這一進程，讓這個未來既觸手可及又可持續發展。

我們致力于提供基礎技術，包括高性能半導體、高能效處理和先進的連接解決方案，賦能機器人工程師打造多功能、可靠且安全的系統，塑造未來世界。這不僅關乎技術本身，更是為了實現一個由機器人提升人類生活品質、保障安全、重塑行業并應對全球挑戰的未來。

為加速實現這一愿景，我們誠邀廣大合作伙伴、研究人員與創新者攜手合作。無論您正在設計下一代自主機器人、研究AI驅動的運動規劃，還是探索機器人在以人為中心的環境中的新應用場景，恩智浦都已準備好為您的探索之旅提供支持。

歡迎訪問nxp.com.cn/MobileRobotics或聯系我們的機器人團隊，了解恩智浦如何助力將創意轉化為突破性解決方案。

本文作者

Nicolas Lehment任職于恩智浦首席技術官 (CTO) 團隊，負責協調研究活動，并針對工業、 家用及商業應用場景中的機器人技術、機器學習/人工智能 (ML/AI)、功能安全及連接性等戰略議題提供技術指導。加入恩智浦前，他曾為ABB和Smartray設計尖端計算機視覺與機器人系統。其研究成果覆蓋ML驅動的視頻分類、人體姿態跟蹤及協作機器人等領域，并因此獲得慕尼黑工業大學博士學位。
