探索 onsemi NXV08H350XT1 汽車功率 MOSFET 模塊：設計與應用解析

在汽車電子領域，功率 MOSFET 模塊扮演著至關重要的角色。今天，我們將深入探討 onsemi 的 NXV08H350XT1 汽車功率 MOSFET 模塊，了解其特性、應用、電氣參數等方面的內容，為電子工程師們在設計相關系統時提供參考。

文件下載：onsemi NXV08H350XT1 MOSFET模塊.pdf

模塊特性與優勢

特性亮點

• 多用途設計：該模塊為 2 相 MOSFET 模塊，在客戶端可通過組合 2 相輸出功率端子，將其用作 1/2 橋 MOSFET 模塊。這種靈活的設計方式，為不同的應用場景提供了更多的可能性。
• 電氣隔離與緊湊設計：采用電氣隔離的 DBC 基板，具有低熱阻（Rthjc）特性，同時緊湊的設計使得模塊總電阻較低。這不僅有助于提高模塊的散熱性能，還能在有限的空間內實現高效的功率轉換。
• 高可靠性與合規性：模塊達到 AQG324 標準，內部組件分別符合 AEC Q101（MOSFET）和 AEC Q200（無源元件）標準，并且符合 UL 94 V - 0 標準。此外，該器件無鉛且符合 RoHS 指令，還經過了 HBM 和 CDM 的 ESD 測試，確保了在復雜環境下的可靠性和穩定性。

應用優勢

• 節能與環保：適用于 48V 逆變器和 48V 牽引應用，能夠?qū)崿F(xiàn)小型、高效和可靠的系統設計，有助于降低車輛的燃油消耗和 $CO_{2}$ 排放。
• 簡化裝配：在車輛裝配過程中，該模塊能夠簡化裝配流程，提高生產效率。
• 低熱阻與低電感：通過在模塊外殼和散熱器之間直接安裝熱界面材料，實現了從結到散熱器的低熱阻，同時具有低電感特性，進一步提高了系統的性能。

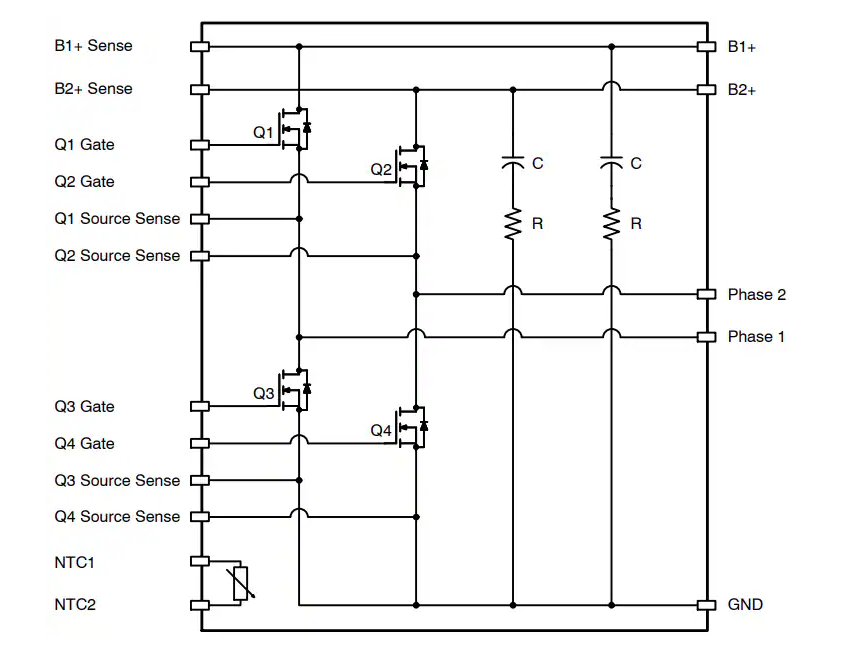

方框圖

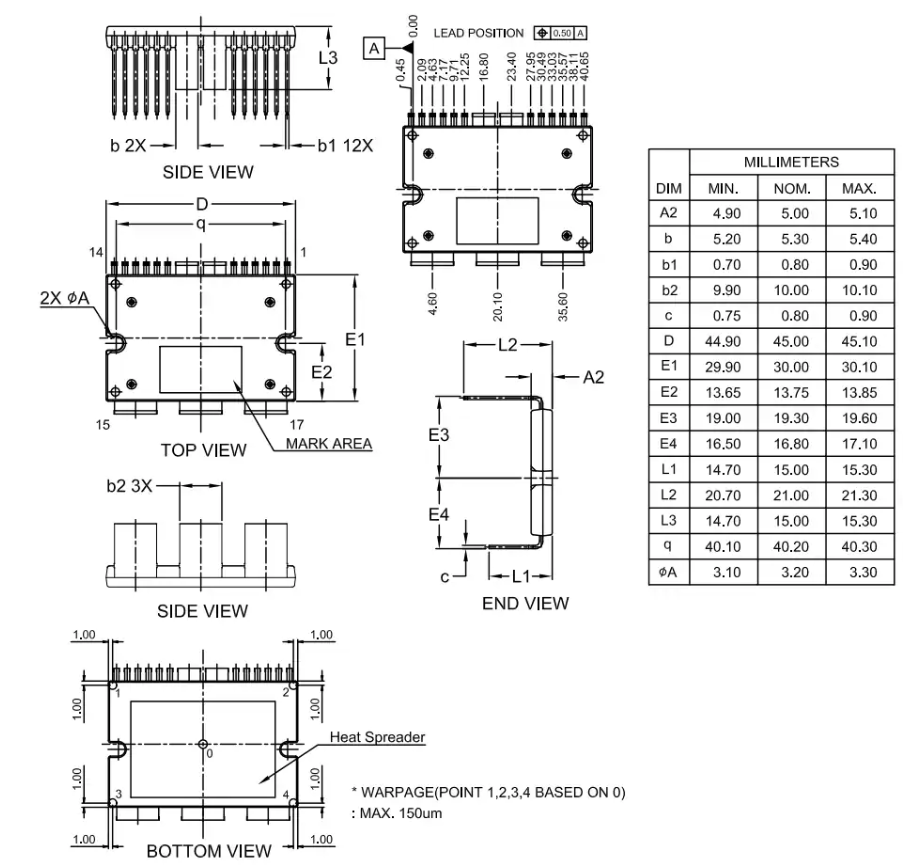

封裝尺寸

產品標識與訂購信息

標識說明

模塊的標識包含了特定的設備代碼、批次 ID、組裝和測試地點、年份、工作周以及序列號等信息，方便進行產品的追溯和管理。

訂購信息

NXV08H350XT1 采用 APM17 - MDC 封裝，無鉛且符合 RoHS 標準，工作環境溫度范圍為 - 40°C 至 125°C，包裝方式為管裝。

引腳配置與功能

引腳圖

引腳功能描述

電氣與熱性能參數

絕對最大額定值

需要注意的是，超過這些最大額定值可能會損壞器件，影響其功能和可靠性。

電氣特性

在 $T_{J}=25^{\circ} C$ 的條件下，該模塊具有一系列特定的電氣特性，如漏源擊穿電壓（BVDSS）、柵源閾值電壓（VGS(th)）、源漏二極管電壓（VSD）等。不同的 MOSFET 通道（Q1 - Q4）在導通電阻（RDS(ON)）方面也有不同的表現，這與模塊內部的測量路徑有關。

熱性能

模塊的熱阻（Rthjc）對于散熱設計至關重要。該模塊的熱阻參數能夠幫助工程師合理設計散熱方案，確保模塊在工作過程中保持穩定的溫度。

動態與開關特性

動態特性

包括輸入電容（Ciss）、輸出電容（Coss）、反向傳輸電容（Crss）、柵極電阻（Rg）、總柵極電荷（Qg(tot)）等參數，這些參數反映了模塊在動態工作過程中的性能。

開關特性

如導通時間、導通延遲時間（td(on)）、導通上升時間、關斷延遲時間（td(off)）、關斷下降時間和關斷時間等，對于評估模塊的開關速度和效率具有重要意義。

典型特性曲線

文檔中提供了一系列典型特性曲線，如非鉗位電感開關能力、飽和特性、導通電阻與柵極電壓和溫度的關系、歸一化柵極閾值電壓與溫度的關系等。這些曲線能夠幫助工程師更好地理解模塊在不同工作條件下的性能表現。

機械特性與封裝尺寸

機械特性

模塊具有一定的平整度要求，同時在安裝時需要注意安裝扭矩。不同類型的螺絲可能會影響最大扭矩額定值，在特殊安裝情況下，需要聯系 onsemi 獲取合適的安裝信息。

封裝尺寸

詳細的封裝尺寸信息為 PCB 設計提供了重要的參考，確保模塊能夠正確安裝在電路板上。

總結

onsemi 的 NXV08H350XT1 汽車功率 MOSFET 模塊具有多種優勢，適用于 48V 逆變器和 48V 牽引等汽車電子應用。電子工程師在設計相關系統時，需要充分考慮模塊的電氣、熱性能和機械特性等方面的參數，以確保系統的高效、可靠運行。同時，在實際應用中，還需要根據具體的工作條件對模塊的性能進行驗證和優化。你在使用類似的 MOSFET 模塊時，遇到過哪些挑戰呢？歡迎在評論區分享你的經驗。
